欧姆定律在串并联电路中的应用练习测试题VIP免费

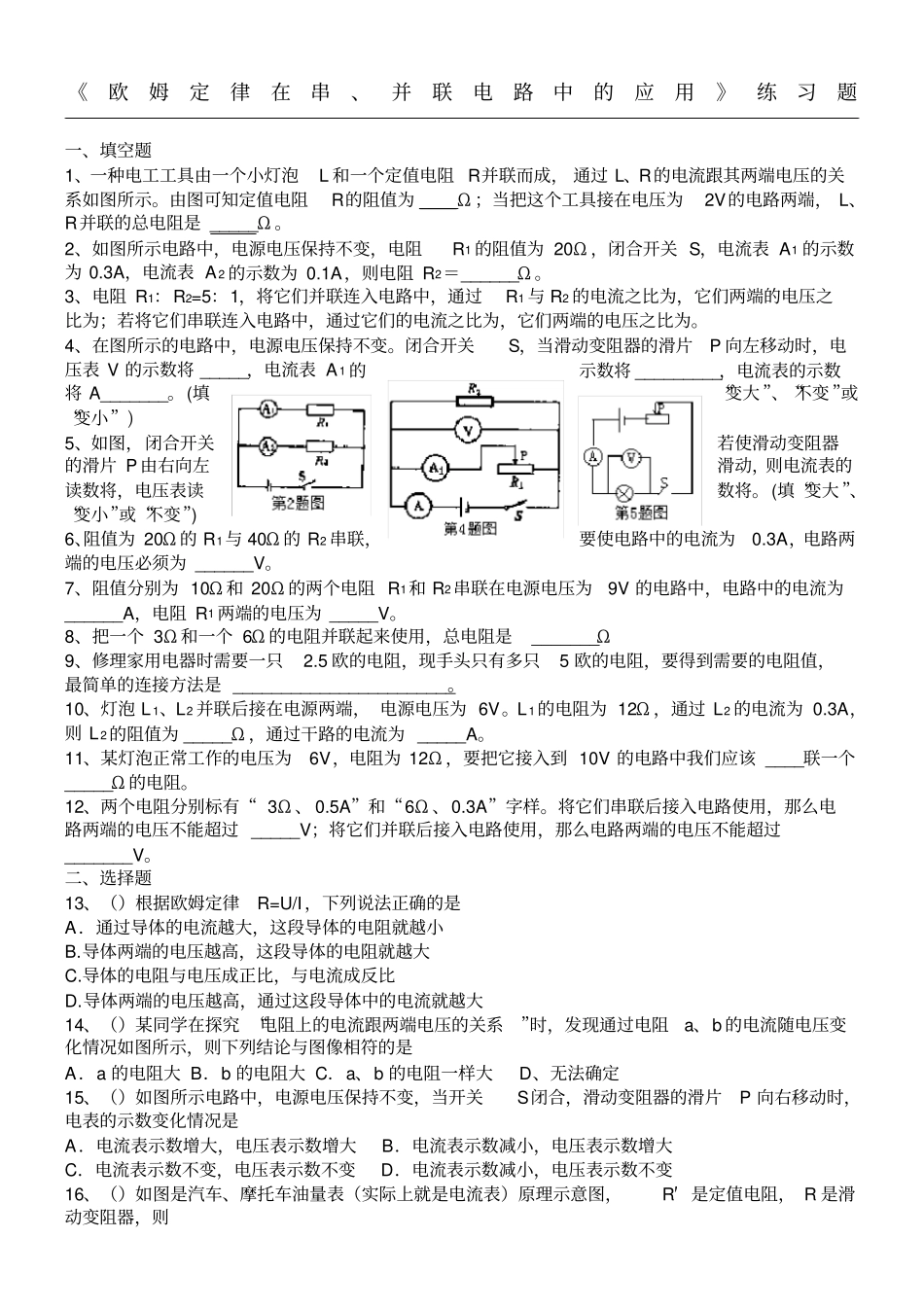

《欧姆定律在串、并联电路中的应用》练习题一、填空题1、一种电工工具由一个小灯泡L 和一个定值电阻 R并联而成， 通过 L、R的电流跟其两端电压的关系如图所示。由图可知定值电阻R的阻值为 ____Ω ；当把这个工具接在电压为2V的电路两端， L、R并联的总电阻是 _____Ω 。2、如图所示电路中，电源电压保持不变，电阻R1 的阻值为 20Ω ，闭合开关 S，电流表 A1 的示数为 0.3A，电流表 A 2 的示数为 0.1A，则电阻 R2＝______Ω 。3、电阻 R1：R2=5：1，将它们并联连入电路中，通过R1 与 R2 的电流之比为，它们两端的电压之比为；若将它们串联连入电路中，通过它们的电流之比为，它们两端的电压之比为。4、在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P 向左移动时，电压表 V 的示数将 _____，电流表 A 1 的示数将 _________，电流表的示数将 A_______。(填“变大 ”、“不变 ”或“变小”)5、如图，闭合开关若使滑动变阻器的滑片 P 由右向左滑动，则电流表的读数将，电压表读数将。(填“变大 ”、“变小”或“不变”) 6、阻值为 20Ω 的 R1与 40Ω 的 R2 串联，要使电路中的电流为0.3A，电路两端的电压必须为 ______V。7、阻值分别为 10Ω 和 20Ω 的两个电阻 R1和 R2串联在电源电压为9V 的电路中，电路中的电流为______A，电阻 R1 两端的电压为 _____V。8、把一个 3Ω 和一个 6Ω 的电阻并联起来使用，总电阻是_______Ω9、修理家用电器时需要一只2.5 欧的电阻，现手头只有多只5 欧的电阻，要得到需要的电阻值，最简单的连接方法是 _______________________。10、灯泡 L 1、L2 并联后接在电源两端， 电源电压为 6V。L 1的电阻为 12Ω ，通过 L2 的电流为 0.3A，则 L 2的阻值为 _____Ω ，通过干路的电流为 _____A。11、某灯泡正常工作的电压为6V，电阻为 12Ω ，要把它接入到 10V 的电路中我们应该 ____联一个_____Ω 的电阻。12、两个电阻分别标有“ 3Ω 、 0.5A”和“6Ω 、0.3A”字样。将它们串联后接入电路使用，那么电路两端的电压不能超过 _____V；将它们并联后接入电路使用，那么电路两端的电压不能超过_______V。二、选择题13、（）根据欧姆定律R=U/I，下列说法正确的是A．通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端的电...
