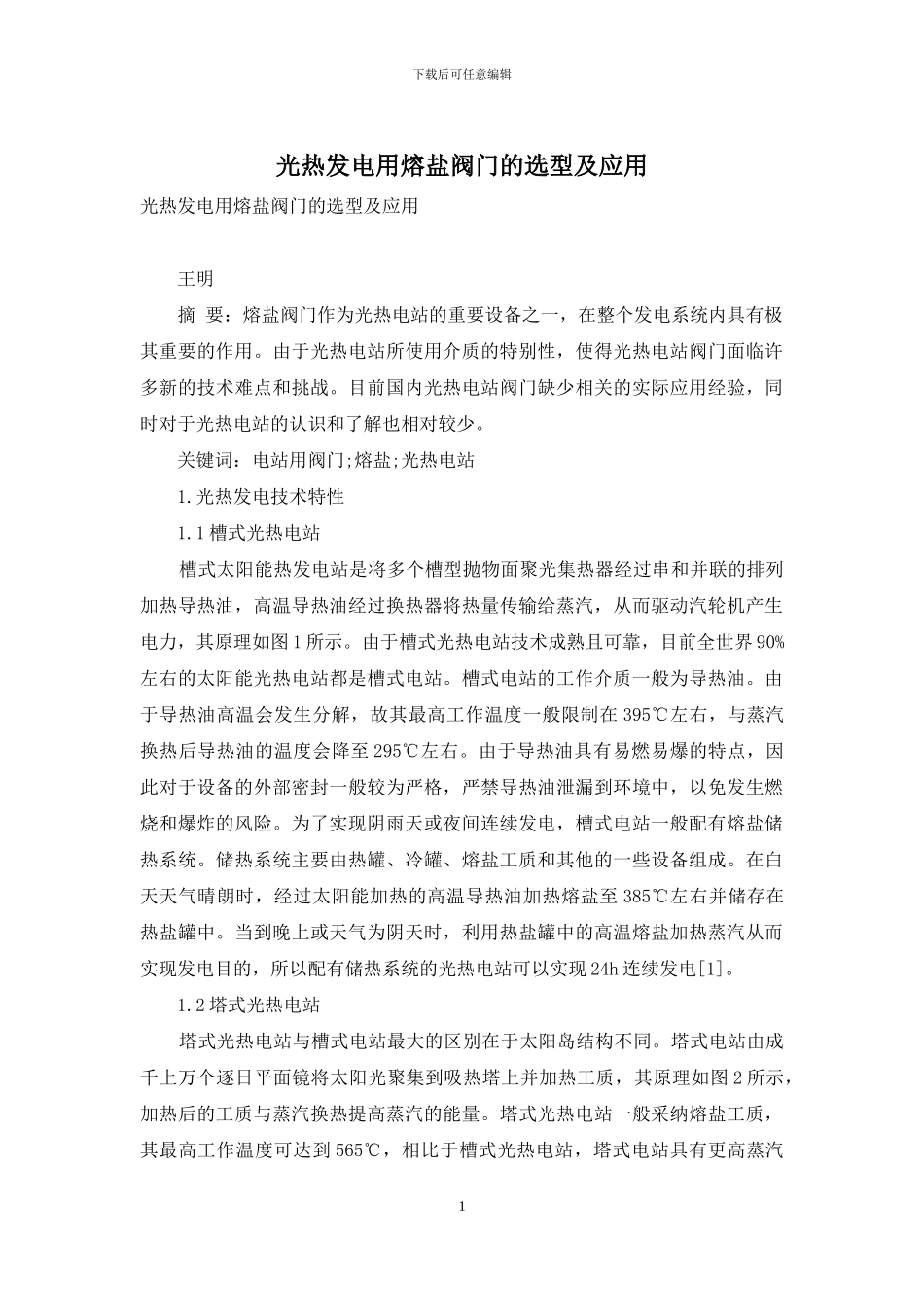

下载后可任意编辑光热发电用熔盐阀门的选型及应用光热发电用熔盐阀门的选型及应用 王明 摘 要：熔盐阀门作为光热电站的重要设备之一，在整个发电系统内具有极其重要的作用。由于光热电站所使用介质的特别性，使得光热电站阀门面临许多新的技术难点和挑战。目前国内光热电站阀门缺少相关的实际应用经验，同时对于光热电站的认识和了解也相对较少。 关键词：电站用阀门;熔盐;光热电站 1.光热发电技术特性 1.1 槽式光热电站 槽式太阳能热发电站是将多个槽型抛物面聚光集热器经过串和并联的排列加热导热油，高温导热油经过换热器将热量传输给蒸汽，从而驱动汽轮机产生电力，其原理如图 1 所示。由于槽式光热电站技术成熟且可靠，目前全世界 90%左右的太阳能光热电站都是槽式电站。槽式电站的工作介质一般为导热油。由于导热油高温会发生分解，故其最高工作温度一般限制在 395℃左右，与蒸汽换热后导热油的温度会降至 295℃左右。由于导热油具有易燃易爆的特点，因此对于设备的外部密封一般较为严格，严禁导热油泄漏到环境中，以免发生燃烧和爆炸的风险。为了实现阴雨天或夜间连续发电，槽式电站一般配有熔盐储热系统。储热系统主要由热罐、冷罐、熔盐工质和其他的一些设备组成。在白天天气晴朗时，经过太阳能加热的高温导热油加热熔盐至 385℃左右并储存在热盐罐中。当到晚上或天气为阴天时，利用热盐罐中的高温熔盐加热蒸汽从而实现发电目的，所以配有储热系统的光热电站可以实现 24h 连续发电[1]。 1.2 塔式光热电站 塔式光热电站与槽式电站最大的区别在于太阳岛结构不同。塔式电站由成千上万个逐日平面镜将太阳光聚集到吸热塔上并加热工质，其原理如图 2 所示，加热后的工质与蒸汽换热提高蒸汽的能量。塔式光热电站一般采纳熔盐工质，其最高工作温度可达到 565℃，相比于槽式光热电站，塔式电站具有更高蒸汽1下载后可任意编辑温度和较高朗肯循环发电效率。由于塔式电站的技术成熟度不高，目前世界上建设成功的塔式电站相对比较少，但是塔式相比于槽式具有初投资低和效率高等优点，现阶段塔式光热电站有取代槽式的趋势。另外塔式电站为了实现持续发电，一般也会配有储热系统，其储热系统结构与槽式相似。 2.光热电站阀门分析 2.1 电站用工质 光热电站使用的工质比较多，有水蒸汽、液态钠、熔盐和导热油等等。目前主流使用的工质有导热油和熔盐 2 种，其中导热油一般作为槽式和菲涅尔式的吸热介质，近年来已经有开始讨论...
