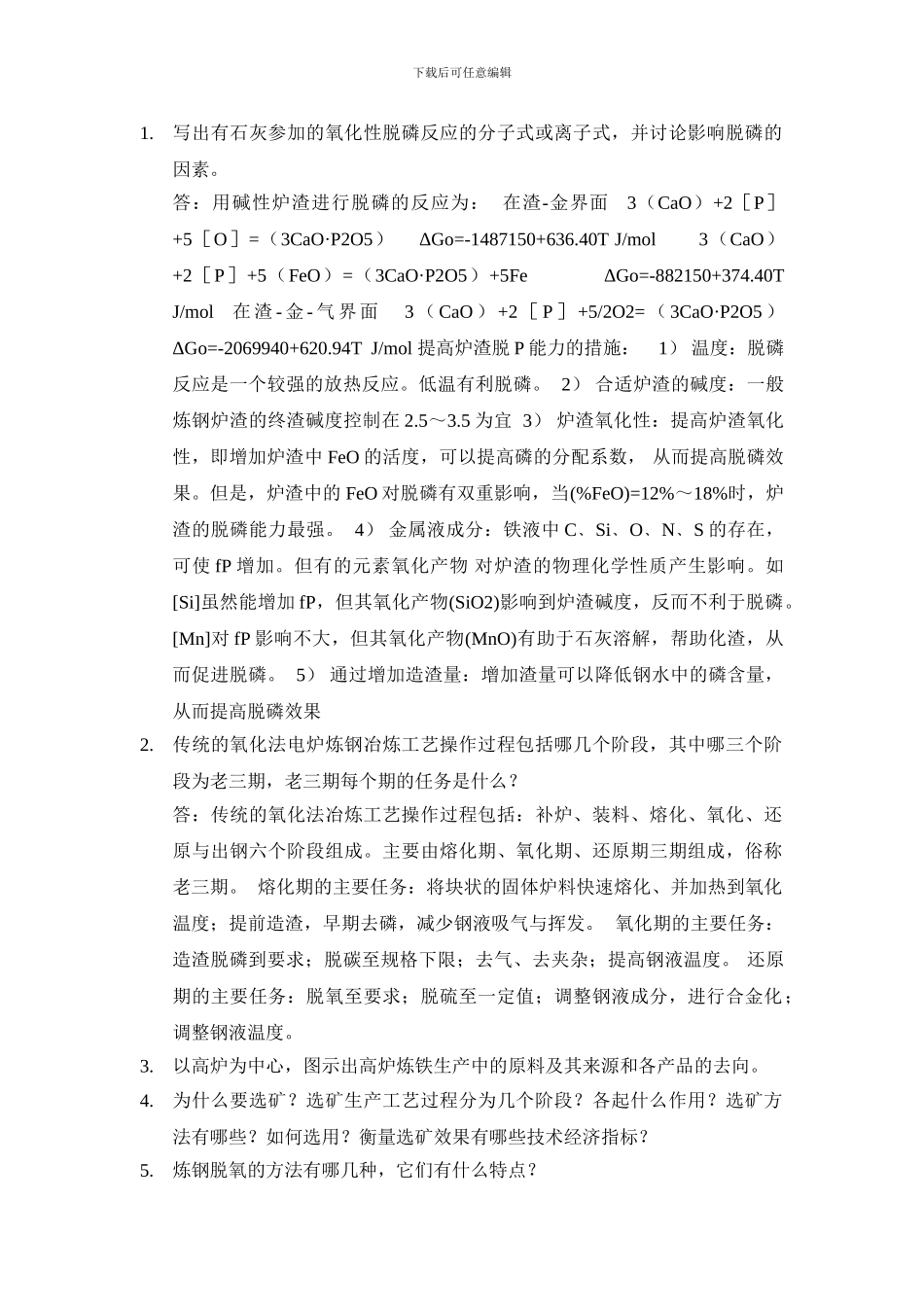

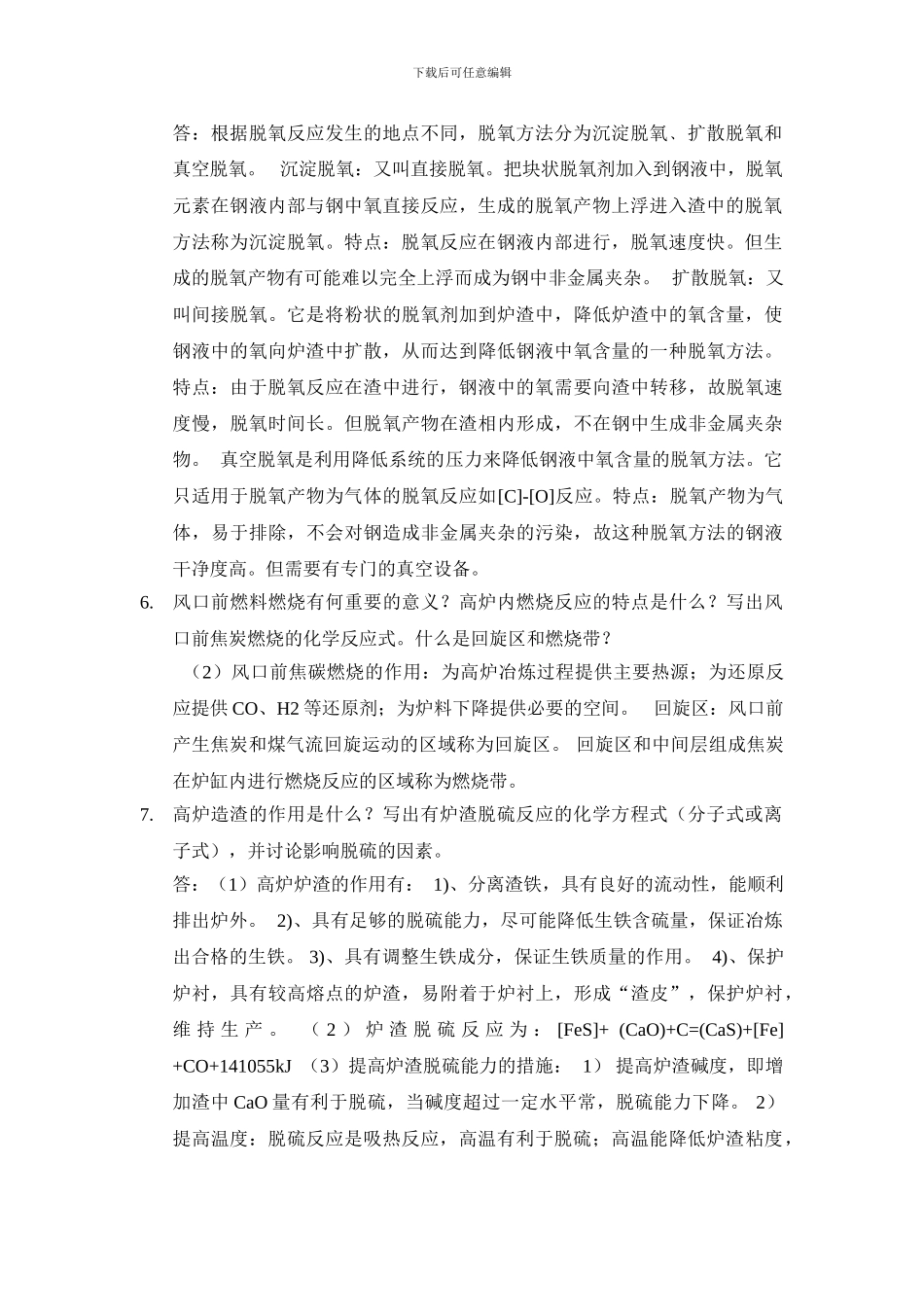

下载后可任意编辑1.写出有石灰参加的氧化性脱磷反应的分子式或离子式，并讨论影响脱磷的因素。答：用碱性炉渣进行脱磷的反应为： 在渣-金界面 3（CaO）+2［P］+5［O］=（3CaO·P2O5） ΔGo=-1487150+636.40T J/mol 3（CaO）+2［P］+5（FeO）=（3CaO·P2O5）+5Fe ΔGo=-882150+374.40T J/mol 在 渣 - 金 - 气 界 面 3 （ CaO ） +2 ［ P ］ +5/2O2= （ 3CaO·P2O5 ） ΔGo=-2069940+620.94T J/mol 提高炉渣脱 P 能力的措施： 1） 温度：脱磷反应是一个较强的放热反应。低温有利脱磷。 2） 合适炉渣的碱度：一般炼钢炉渣的终渣碱度控制在 2.5～3.5 为宜 3） 炉渣氧化性：提高炉渣氧化性，即增加炉渣中 FeO 的活度，可以提高磷的分配系数， 从而提高脱磷效果。但是，炉渣中的 FeO 对脱磷有双重影响，当(%FeO)=12%～18%时，炉渣的脱磷能力最强。 4） 金属液成分：铁液中 C﹑Si﹑O﹑N﹑S 的存在，可使 fP 增加。但有的元素氧化产物 对炉渣的物理化学性质产生影响。如[Si]虽然能增加 fP，但其氧化产物(SiO2)影响到炉渣碱度，反而不利于脱磷。[Mn]对 fP 影响不大，但其氧化产物(MnO)有助于石灰溶解，帮助化渣，从而促进脱磷。 5） 通过增加造渣量：增加渣量可以降低钢水中的磷含量，从而提高脱磷效果2.传统的氧化法电炉炼钢冶炼工艺操作过程包括哪几个阶段，其中哪三个阶段为老三期，老三期每个期的任务是什么？答：传统的氧化法冶炼工艺操作过程包括：补炉、装料、熔化、氧化、还原与出钢六个阶段组成。主要由熔化期、氧化期、还原期三期组成，俗称老三期。 熔化期的主要任务：将块状的固体炉料快速熔化、并加热到氧化温度；提前造渣，早期去磷，减少钢液吸气与挥发。 氧化期的主要任务：造渣脱磷到要求；脱碳至规格下限；去气、去夹杂；提高钢液温度。 还原期的主要任务：脱氧至要求；脱硫至一定值；调整钢液成分，进行合金化；调整钢液温度。3.以高炉为中心，图示出高炉炼铁生产中的原料及其来源和各产品的去向。4.为什么要选矿？选矿生产工艺过程分为几个阶段？各起什么作用？选矿方法有哪些？如何选用？衡量选矿效果有哪些技术经济指标？5.炼钢脱氧的方法有哪几种，它们有什么特点？下载后可任意编辑答：根据脱氧反应发生的地点不同，脱氧方法分为沉淀脱氧﹑扩散脱氧和真空脱氧。 沉淀脱氧：又叫直接脱氧。把块状脱氧剂加入到钢液中，脱氧元素在钢液内部与钢中氧直接反应，生成的脱氧...
