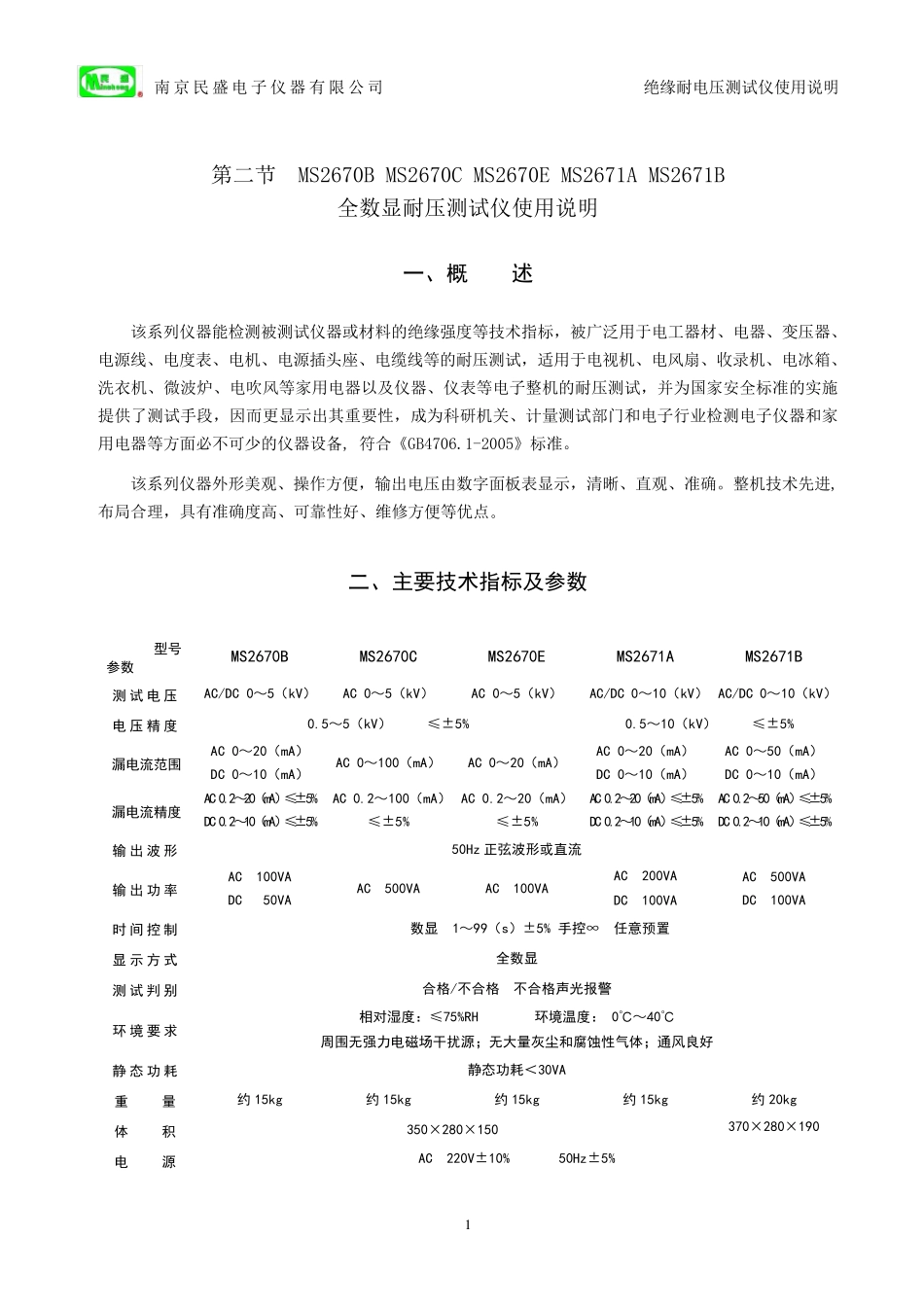

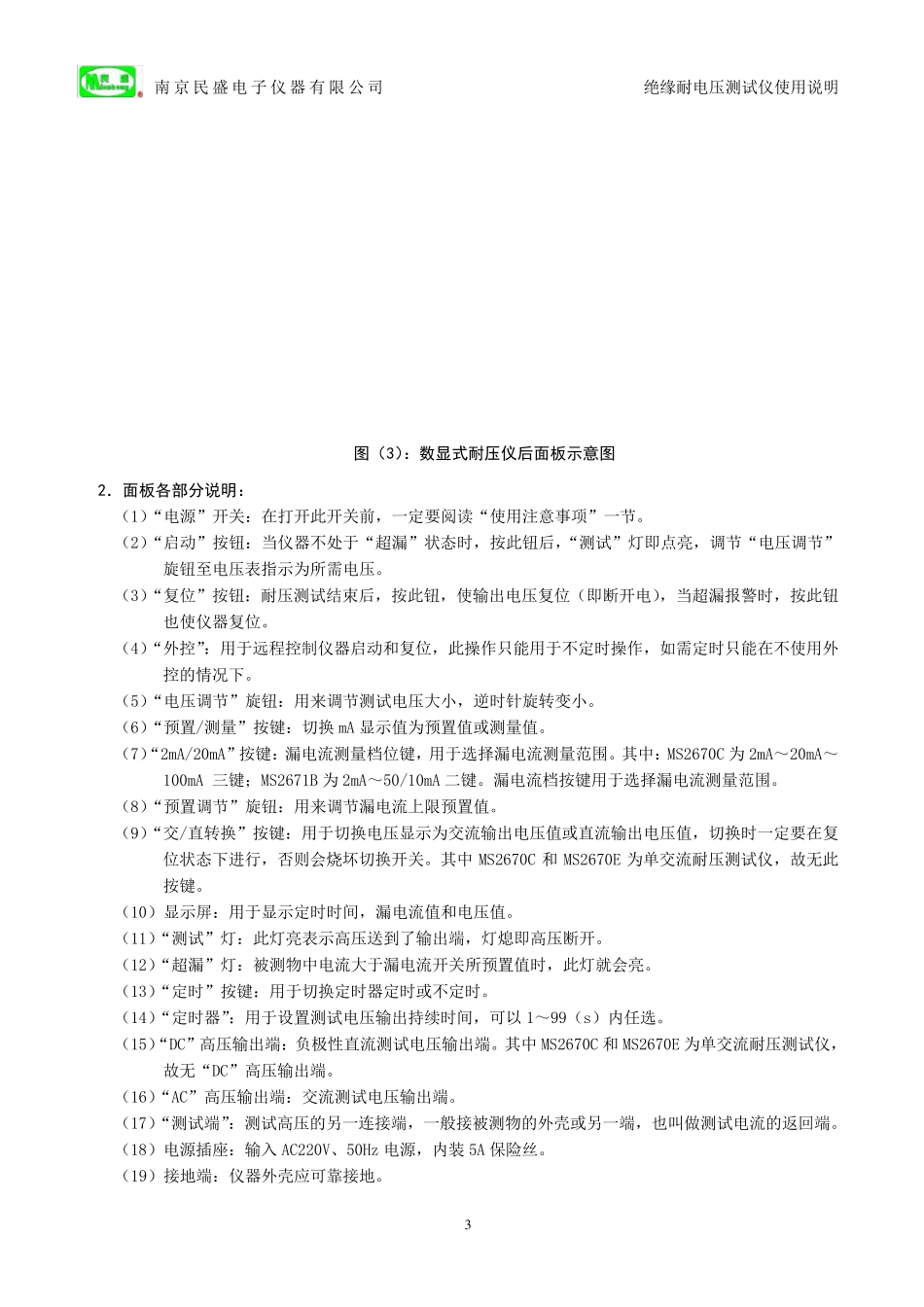

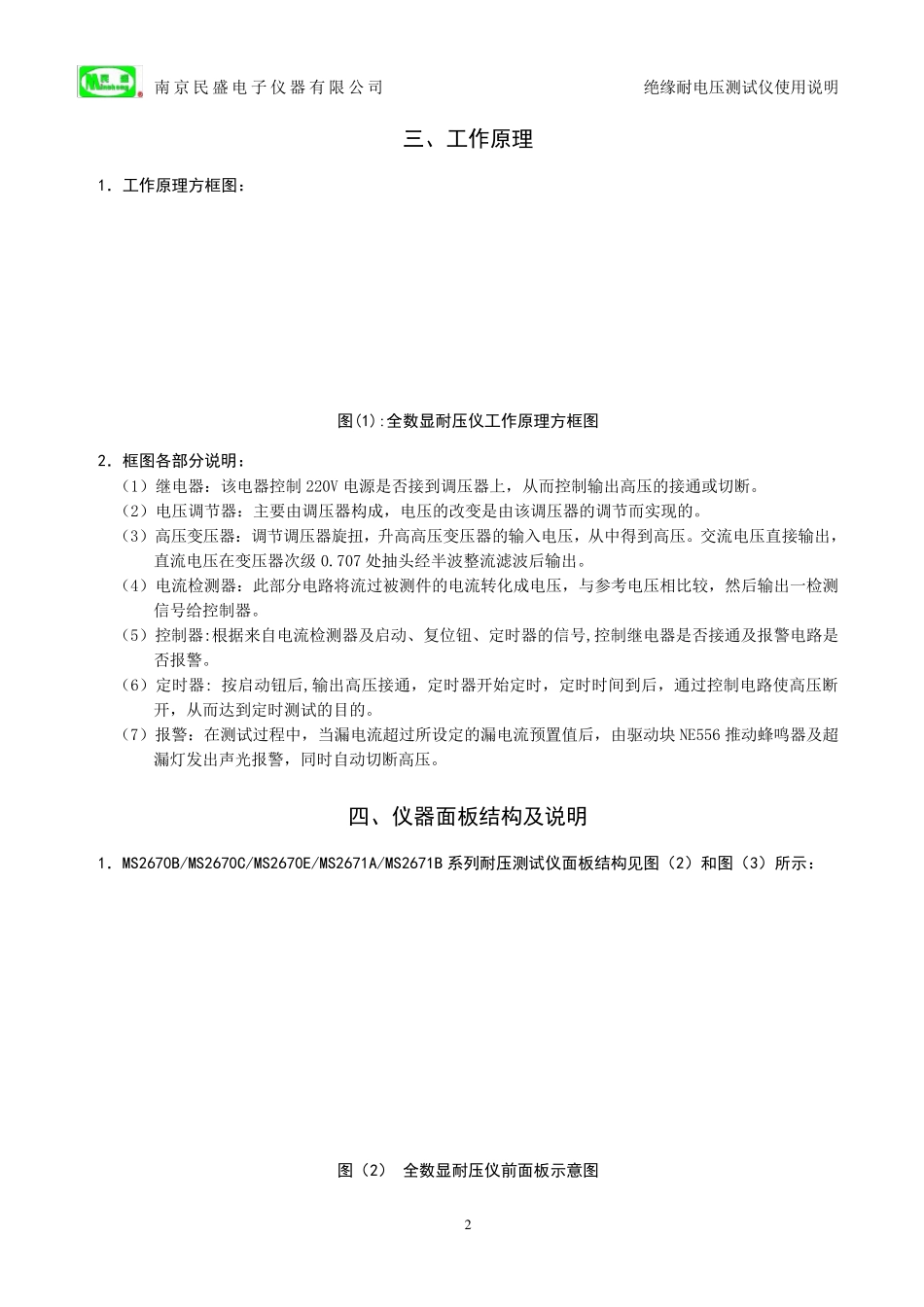

南京民盛电子仪器有限公司 绝缘耐电压测试仪使用说明 1 第二节 MS2670B MS2670C MS2670E MS2671A MS2671B 全数显耐压测试仪使用说明 一、概 述 该系列仪器能检测被测试仪器或材料的绝缘强度等技术指标，被广泛用于电工器材、电器、变压器、电源线、电度表、电机、电源插头座、电缆线等的耐压测试，适用于电视机、电风扇、收录机、电冰箱、洗衣机、微波炉、电吹风等家用电器以及仪器、仪表等电子整机的耐压测试，并为国家安全标准的实施提供了测试手段，因而更显示出其重要性，成为科研机关、计量测试部门和电子行业检测电子仪器和家用电器等方面必不可少的仪器设备, 符合《GB4706.1-2005》标准。 该系列仪器外形美观、操作方便，输出电压由数字面板表显示，清晰、直观、准确。整机技术先进,布局合理，具有准确度高、可靠性好、维修方便等优点。 二、主要技术指标及参数 型号 参数 MS2670B MS2670C MS2670E MS2671A MS2671B 测试电压 AC/DC 0～5（kV） AC 0～5（kV） AC 0～5（kV） AC/DC 0～10（kV） AC/DC 0～10（kV） 电压精度 0.5～5（kV） ≤±5% 0.5～10（kV） ≤±5% 漏电流范围 AC 0～20（mA） DC 0～10（mA） AC 0～100（mA） AC 0～20（mA） AC 0～20（mA） DC 0～10（mA） AC 0～50（mA） DC 0～10（mA） 漏电流精度 AC 0.2～20（mA）≤±5% DC 0.2～10（mA）≤±5% AC 0.2～100（mA）≤±5% AC 0.2～20（mA）≤±5% AC 0.2～20（mA）≤±5% DC 0.2～10（mA）≤±5% AC 0.2～50（mA）≤±5% DC 0.2～10（mA）≤±5% 输 出 波 形 50Hz 正弦波形或直流 输 出 功 率 AC 100VA DC 50VA AC 500VA AC 100VA AC 200VA DC 100VA AC 500VA DC 100VA 时 间 控 制 数显 1～99（s）±5% 手控∞ 任意预置 显 示 方 式 全数显 测试判 别 合格/不合格 不合格声光报警 环 境 要求 相对湿度：≤75%RH 环境温度： 0℃～40℃ 周围无强力电磁场干扰源；无大量灰尘和腐蚀性气体；通风良好 静 态 功 耗 静态功耗＜30VA 重 量 约 15kg 约 15kg 约 15kg 约 15kg 约 20kg 体 积 350×280×150 370×280×190 电 源 AC 220V±10% 50Hz±5% 南京民盛电子仪器有限公司 绝缘耐电压测试仪使用说明 2 三、工作原理 1．工作原理方框图： 图(1):全数显耐压仪工作原理方框图 2．框图各部分说明： （1）继电...
