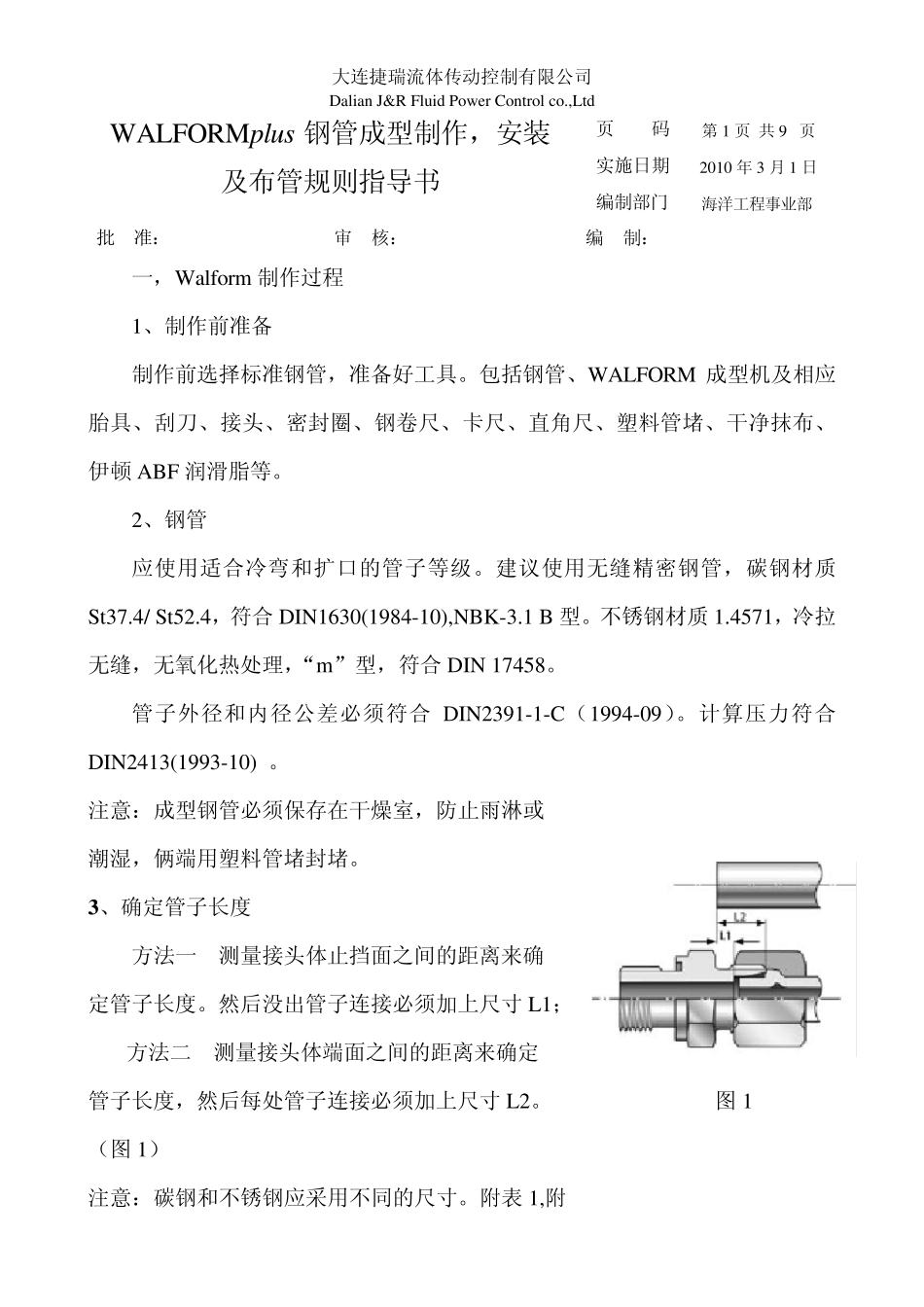

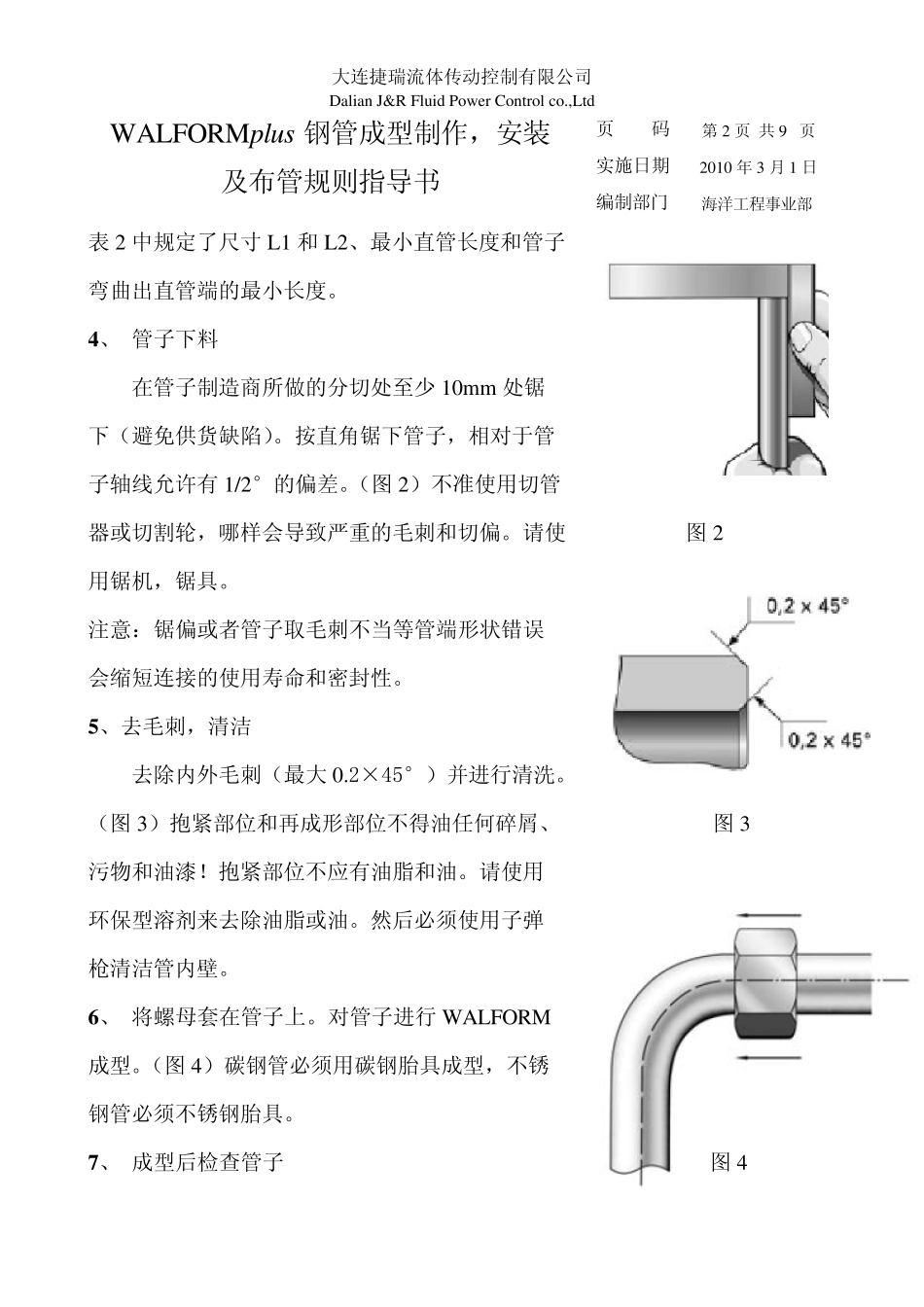

大连捷瑞流体传动控制有限公司 Dalian J&R Fluid Pow er Control co.,Ltd 页 码 第1 页 共 9 页实施日期 2010 年3 月1 日WALFORMplus 钢管成型制作，安装 及布管规则指导书 编制部门 海洋工程事业部批 准： 审 核： 编 制： 一，Walform 制作过程 1、制作前准备 制作前选择标准钢管，准备好工具。包括钢管、WALFORM 成型机及相应胎具、刮刀、接头、密封圈、钢卷尺、卡尺、直角尺、塑料管堵、干净抹布、伊顿ABF 润滑脂等。 2、钢管 应使用适合冷弯和扩口的管子等级。建议使用无缝精密钢管，碳钢材质St37.4/ St52.4，符合DIN1630(1984-10),NBK-3.1 B 型。不锈钢材质1.4571，冷拉无缝，无氧化热处理，“m”型，符合DIN 17458。 管子外径和内径公差必须符合DIN2391-1-C（1994-09）。计算压力符合DIN2413(1993-10) 。 注意：成型钢管必须保存在干燥室，防止雨淋或 潮湿，俩端用塑料管堵封堵。 3 、确定管子长度 方法一 测量接头体止挡面之间的距离来确 定管子长度。然后没出管子连接必须加上尺寸 L1； 方法二 测量接头体端面之间的距离来确定 管子长度，然后每处管子连接必须加上尺寸 L2。 图 1 （图 1） 注意：碳钢和不锈钢应采用不同的尺寸。附表 1,附 大连捷瑞流体传动控制有限公司 Dalian J&R Fluid Pow er Control co.,Ltd 页 码 第2 页 共 9 页实施日期 2010 年3 月1 日WALFORMplus 钢管成型制作，安装 及布管规则指导书 编制部门 海洋工程事业部表2 中规定了尺寸L1 和L2、最小直管长度和管子 弯曲出直管端的最小长度。 4 、 管子下料 在管子制造商所做的分切处至少10mm 处锯 下（避免供货缺陷）。按直角锯下管子，相对于管 子轴线允许有1/2°的偏差。（图 2）不准使用切管 器或切割轮，哪样会导致严重的毛刺和切偏。请使 图 2 用锯机，锯具。 注意：锯偏或者管子取毛刺不当等管端形状错误 会缩短连接的使用寿命和密封性。 5 、去毛刺，清洁 去除内外毛刺（最大0.2×45°）并进行清洗。 （图 3）抱紧部位和再成形部位不得油任何碎屑、 图 3 污物和油漆！抱紧部位不应有油脂和油。请使用 环保型溶剂来去除油脂或油。然后必须使用子弹 枪清洁管内壁。 6 、 将螺母套在管子上。对管子进行 WALFORM 成型。（图 4）碳钢管必须用碳钢胎具成型，不锈 钢管必须不锈钢胎具。 7 、 成型后检查管子 图 4 大连捷瑞流体传动控制有...
