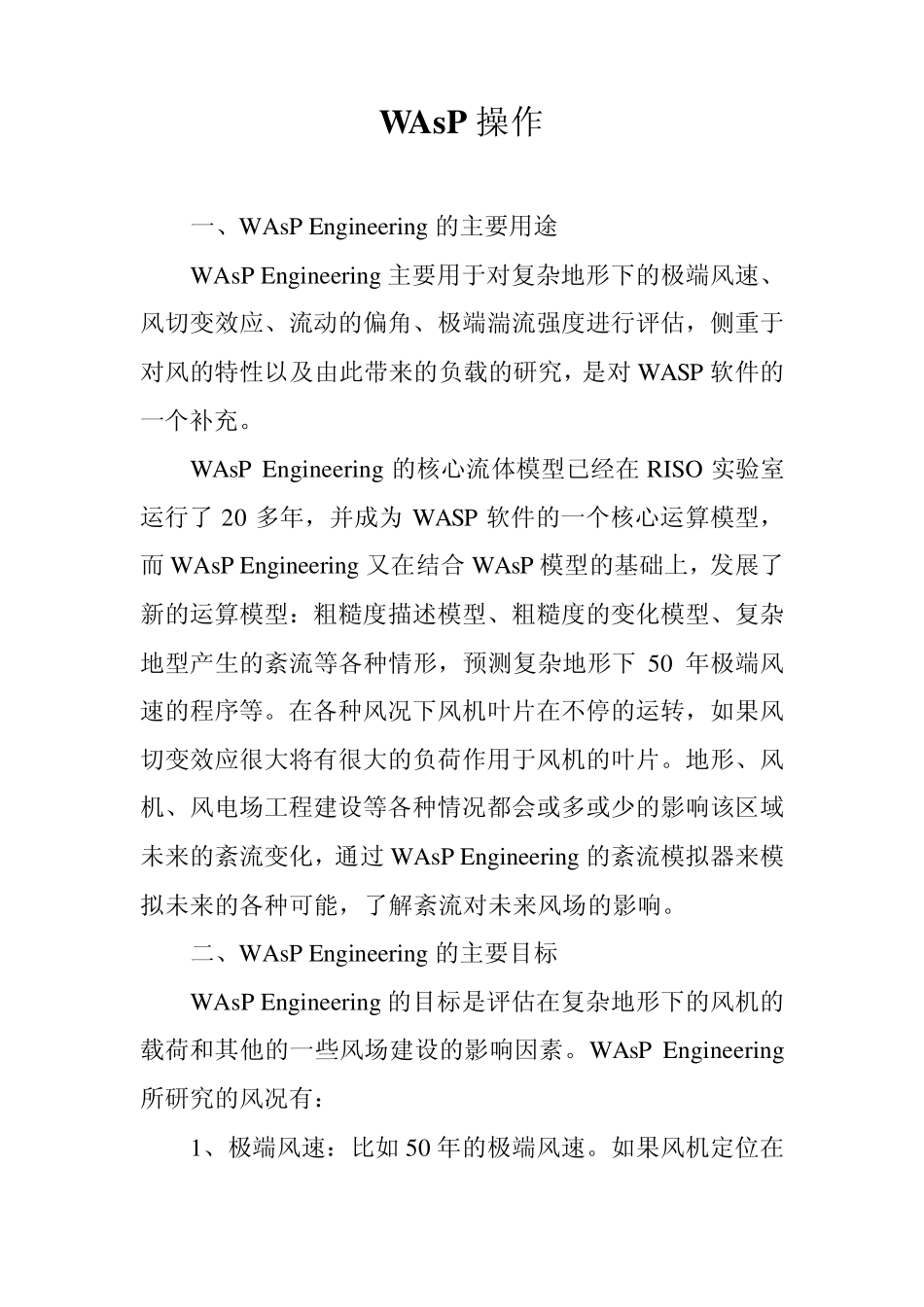

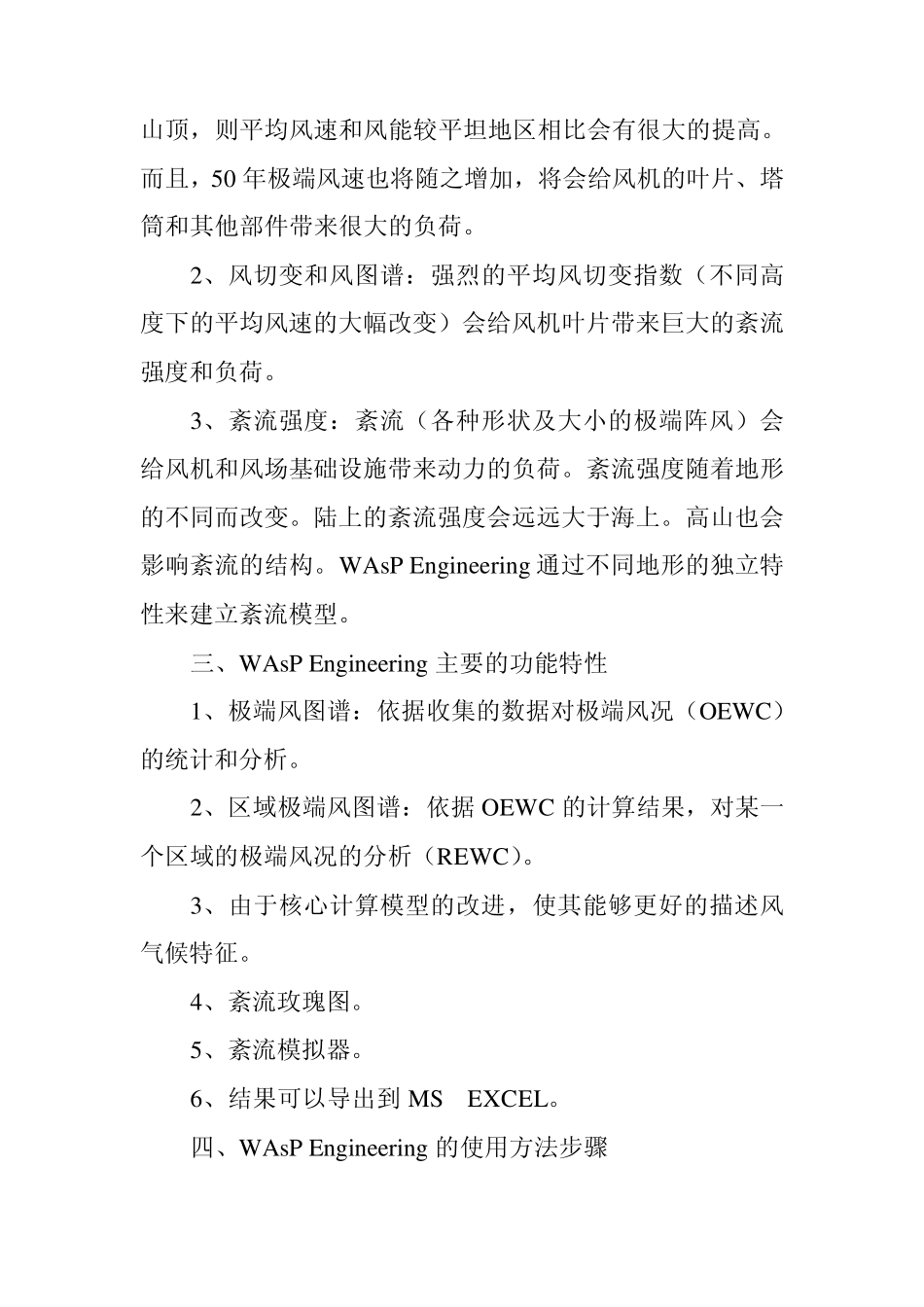

WAsP 操作 一、WAsP Engineering 的主要用途 WAsP Engineering 主要用于对复杂地形下的极端风速、风切变效应、流动的偏角、极端湍流强度进行评估,侧重于对风的特性以及由此带来的负载的研究,是对 WASP 软件的一个补充。 WAsP Engineering 的核心流体模型已经在 RISO 实验室运行了 20 多年,并成为 WASP 软件的一个核心运算模型,而 WAsP Engineering 又在结合 WAsP 模型的基础上,发展了新的运算模型:粗糙度描述模型、粗糙度的变化模型、复杂地型产生的紊流等各种情形,预测复杂地形下 50 年极端风速的程序等。在各种风况下风机叶片在不停的运转,如果风切变效应很大将有很大的负荷作用于风机的叶片。地形、风机、风电场工程建设等各种情况都会或多或少的影响该区域未来的紊流变化,通过 WAsP Engineering 的紊流模拟器来模拟未来的各种可能,了解紊流对未来风场的影响。 二、WAsP Engineering 的主要目标 WAsP Engineering 的目标是评估在复杂地形下的风机的载荷和其他的一些风场建设的影响因素。WAsP Engineering所研究的风况有: 1、极端风速:比如 50 年的极端风速。如果风机定位在山顶,则平均风速和风能较平坦地区相比会有很大的提高。而且,50 年极端风速也将随之增加,将会给风机的叶片、塔筒和其他部件带来很大的负荷。 2、风切变和风图谱:强烈的平均风切变指数(不同高度下的平均风速的大幅改变)会给风机叶片带来巨大的紊流强度和负荷。 3、紊流强度:紊流(各种形状及大小的极端阵风)会给风机和风场基础设施带来动力的负荷。紊流强度随着地形的不同而改变。陆上的紊流强度会远远大于海上。高山也会影响紊流的结构。WAsP Engineering 通过不同地形的独立特性来建立紊流模型。 三、WAsP Engineering 主要的功能特性 1、极端风图谱:依据收集的数据对极端风况(OEWC)的统计和分析。 2、区域极端风图谱:依据 OEWC 的计算结果,对某一个区域的极端风况的分析(REWC)。 3、由于核心计算模型的改进,使其能够更好的描述风气候特征。 4、紊流玫瑰图。 5、紊流模拟器。 6、结果可以导出到 MS EXCEL。 四、WAsP Engineering 的使用方法步骤 1 、创建一个新的工程 (1 )按下创建一个新的工程按钮,在弹出的窗口中选择要进行计算的风电场的地形矢量图文件; 在这个选项中要输入所选区域中心的纬度值,网格分辨率并选定计算区域。 (2)给定一个气象观测点的位置 在Ins...
