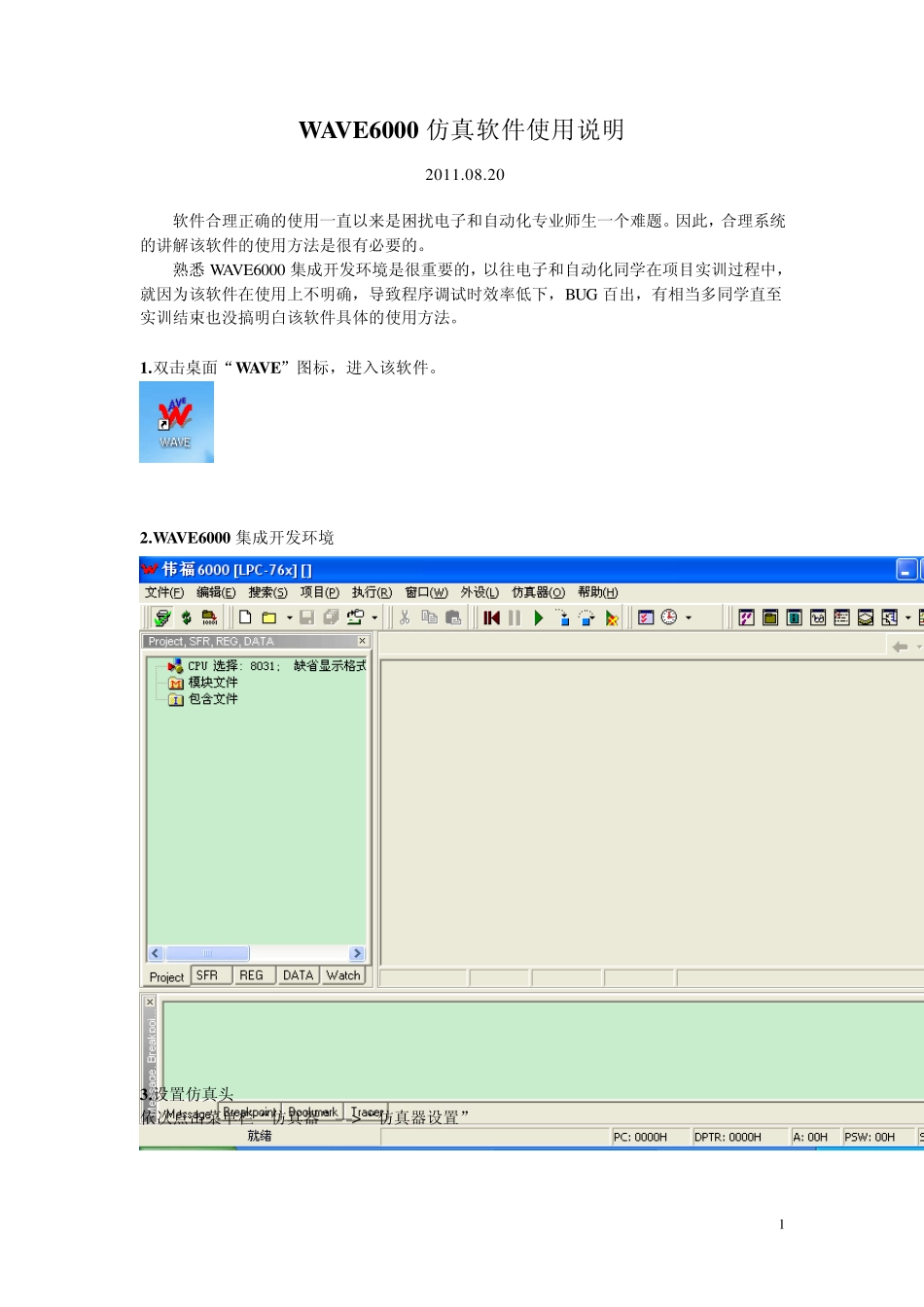

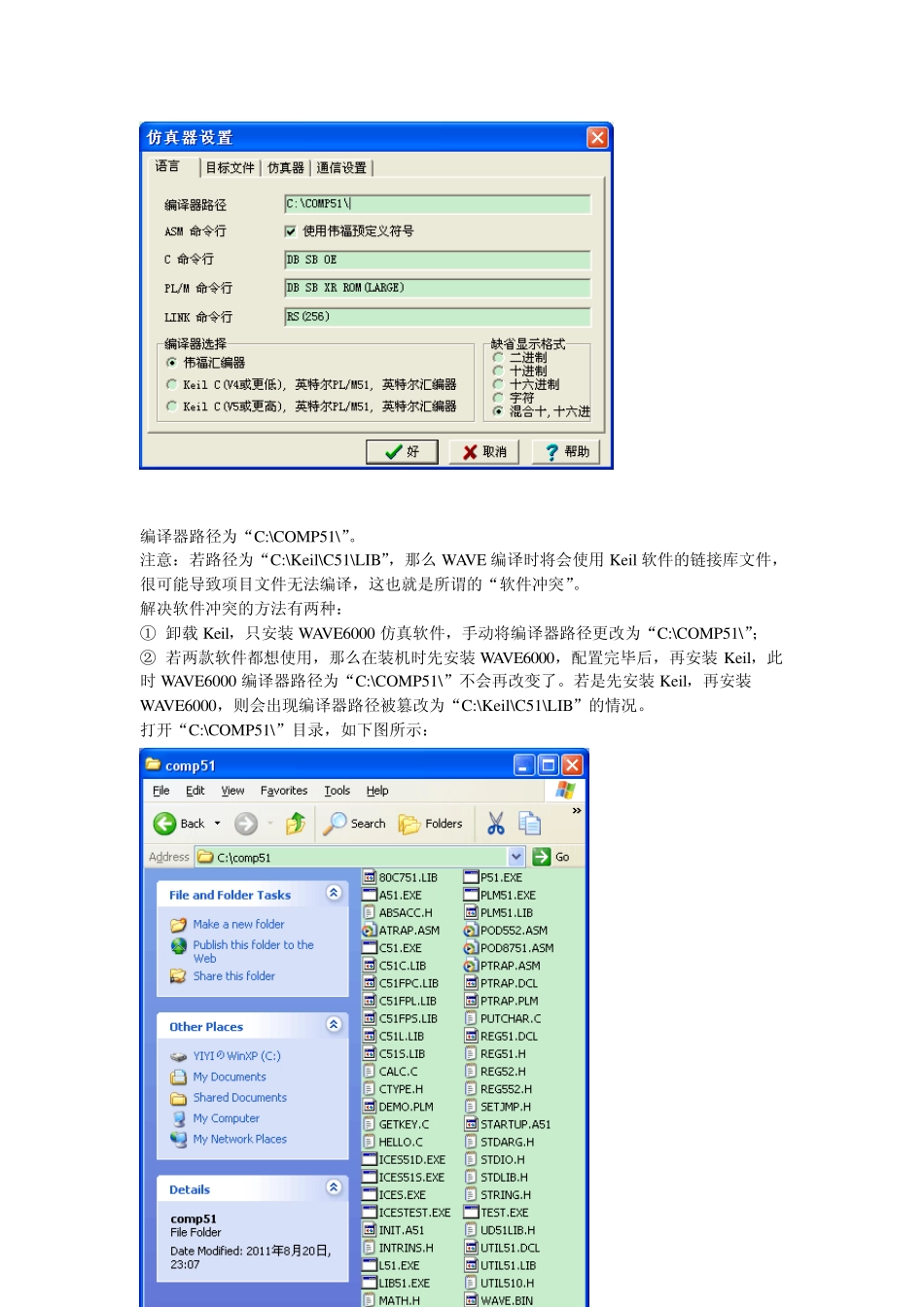

1 W AVE6000 仿真软件使用说明 2011.08.20 软件合理正确的使用一直以来是困扰电子和自动化专业师生一个难题。因此，合理系统的讲解该软件的使用方法是很有必要的。 熟悉WAVE6000 集成开发环境是很重要的，以往电子和自动化同学在项目实训过程中，就因为该软件在使用上不明确，导致程序调试时效率低下，BUG 百出，有相当多同学直至实训结束也没搞明白该软件具体的使用方法。 1.双击桌面“WAVE”图标，进入该软件。 2.WAVE6000 集成开发环境 3.设置仿真头 依次点击菜单栏“仿真器”—>“仿真器设置” 2 编译器路径为“C:\COMP51\”。 注意：若路径为“C:\Keil\C51\LIB”，那么 WAVE 编译时将会使用 Keil软件的链接库文件，很可能导致项目文件无法编译，这也就是所谓的“软件冲突”。 解决软件冲突的方法有两种： ① 卸载 Keil，只安装 WAVE6000 仿真软件，手动将编译器路径更改为“C:\COMP51\”； ② 若两款软件都想使用，那么在装机时先安装 WAVE6000，配置完毕后，再安装 Keil，此时 WAVE6000 编译器路径为“C:\COMP51\”不会再改变了。若是先安装 Keil，再安装WAVE6000，则会出现编译器路径被篡改为“C:\Keil\C51\LIB”的情况。 打开“C:\COMP51\”目录，如下图所示： 3 若C 盘当中无COMP51 文件夹，或者是COMP51 文件夹中的库文件被病毒木马等非人力原因所篡改时，需要重新建立该文件夹。 方法（有3 个步骤）： ① 手动将WAVE 仿真器自带的安装光盘（CD 盘）放入光驱，片刻之后双击打开； ② 双击打开ICESOFT 文件夹，将该文件夹下的P51 文件夹复制到C 盘根目录下； ③ 将“P51”文件夹重命名为“COMP51。 再看目标文件选项卡 注意要在“生成 HEX文件”前打钩（HEX文件是一个16 进制的单片机可执行文件，程序编译成功后，将HEX文件烧写进单片机芯片当中），若不选择，程序编译时将不会生成 HEX文件。 再看仿真器选项卡 4 这里根据实际硬件型号，进行选择。 “使用伟福软件模拟器”前面默认不选择，意思是使用真实的仿真器和硬件线路板进行调试。若选择，则只进行软件仿真，在这里不过多进行讲解。 再看通讯设置 关于串口的选择，可在上位机“控制面板”—>“设备管理器”中查看。若还是不明确，可点击“测试串行口”按钮进行测试。 5 测试失败画面！ 若COM1~ COM4 都测试失败，请检查仿真器电源是否接通，串口线是否好使，最后再排除是不是上位机串口已坏。 4 .创建项目工...
