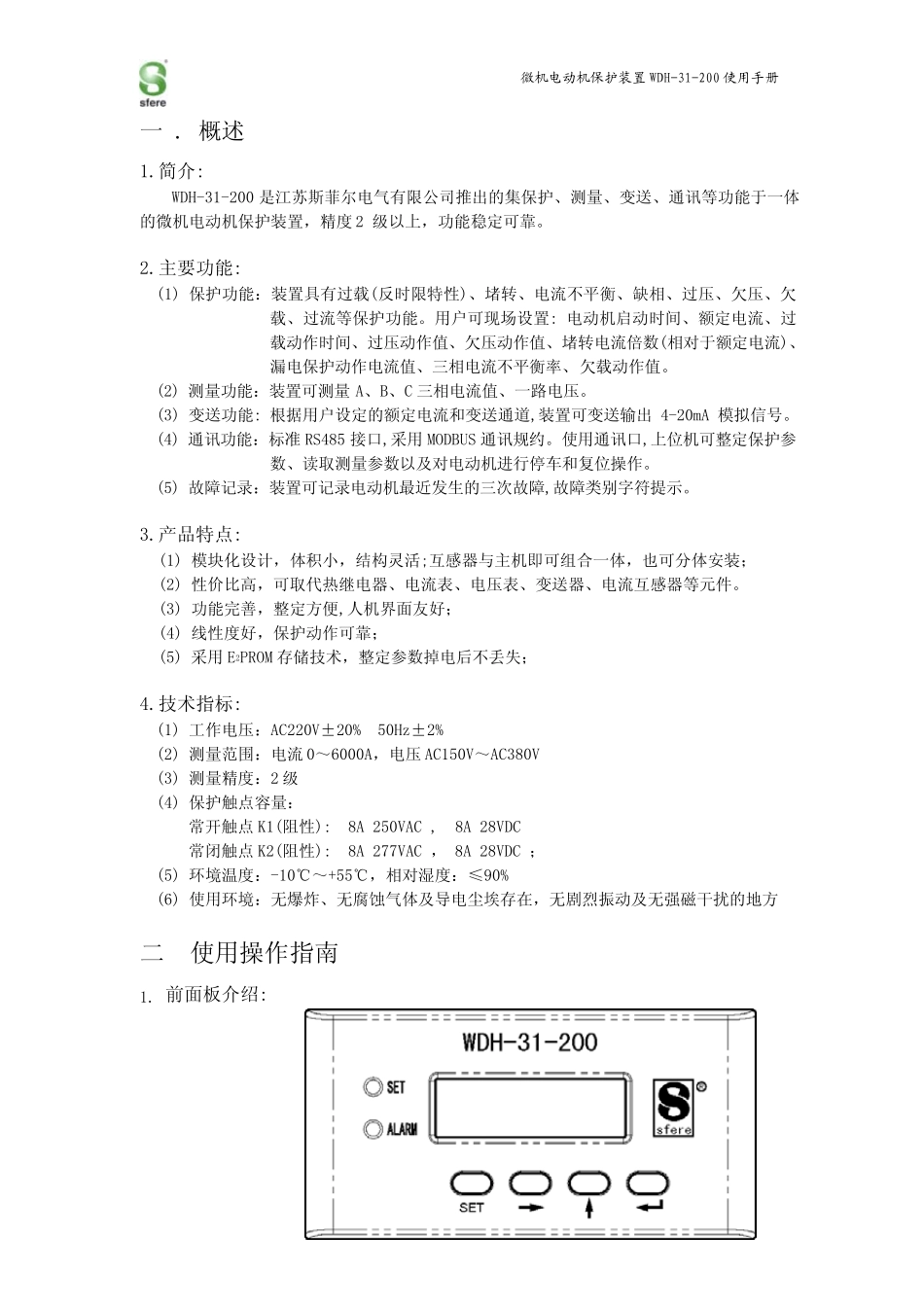

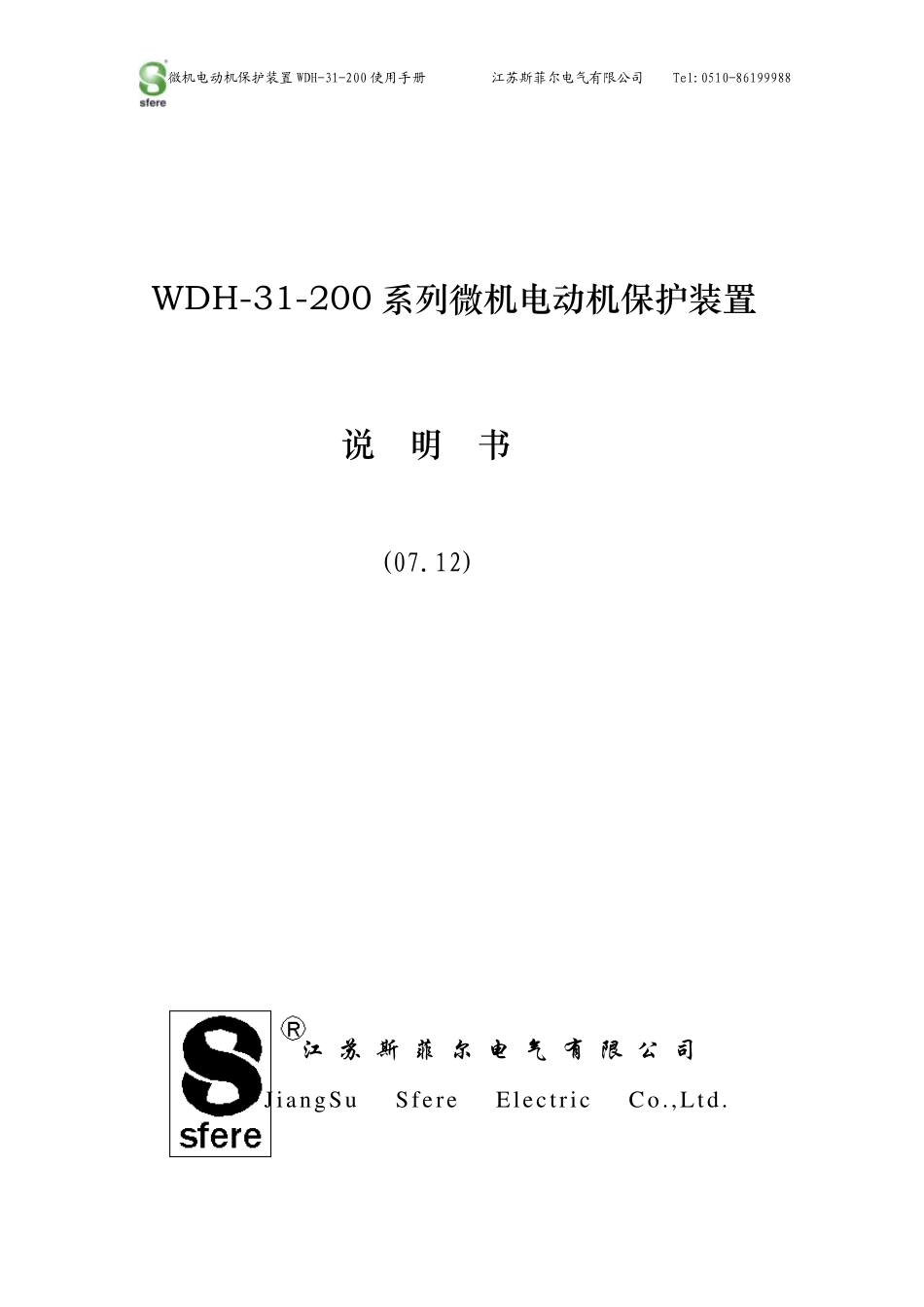

微机电动机保护装置 WDH-31-200 使用手册 江苏斯菲尔电气有限公司 Tel:0510-86199988 WDH-31-200 系列微机电动机保护装置 说 明 书 (07.12) 江 苏 斯 菲 尔 电 气 有 限 公 司 JiangSu Sfere Electric Co.,Ltd. 微机电动机保护装置 WDH-31-200 使用手册 1 一 . 概 述 1.简 介 : WDH-31-200 是 江 苏 斯 菲 尔 电 气 有 限 公 司 推 出 的 集 保 护 、 测 量 、 变 送 、 通 讯 等 功 能 于 一 体的 微 机 电 动 机 保 护 装 置 ， 精 度 2 级 以 上 ， 功 能 稳 定 可 靠 。 2.主 要 功 能 : (1) 保 护 功 能 ： 装 置 具 有 过 载 (反 时 限 特 性 )、 堵 转 、 电 流 不 平 衡 、 缺 相 、 过 压 、 欠 压 、 欠载 、 过 流 等 保 护 功 能 。 用 户 可 现 场 设 置 : 电 动 机 启 动 时 间 、 额 定 电 流 、 过载 动 作 时 间 、 过 压 动 作 值 、 欠 压 动 作 值 、 堵 转 电 流 倍 数 (相 对 于 额 定 电 流 )、漏 电 保 护 动 作 电 流 值 、 三 相 电 流 不 平 衡 率 、 欠 载 动 作 值 。 (2) 测 量 功 能 ： 装 置 可 测 量A、 B、 C 三 相 电 流 值 、 一 路 电 压 。 (3) 变 送 功 能 : 根 据 用 户 设 定 的 额 定 电 流 和 变 送 通 道 ,装 置 可 变 送 输 出 4-20mA 模 拟 信 号 。 (4) 通 讯 功 能 ： 标 准 RS485 接 口 ,采 用 MODBUS 通 讯 规 约 。 使 用 通 讯 口 ,上 位 机 可 整 定 保 护 参数 、 读 取 测 量 参 数 以 及 对 电 动 机 进 行 停 车 和 复 位 操 作 。 (5) 故 障 记 录 ： 装 置 可 记 录 电 动 机 最 近 发 生 的 三 次 故 障 ,故 障 类 别 字符提示。 3.产品特 点: (1) 模 块化设 计， 体 积小， 结构灵活;互感器与主 机 即可 组合一 体 ， 也可 分体 安装 ； (2) 性 价比高， 可 取 代热继电 器、 电 流 表、 电 压 表、 变 送 器、 电 流 互感器等 元件。 (3) 功 能 完善， 整 定 方便,人机 界面友好； (4) 线性 度 好， 保 护 动 作 可 靠 ； (5)...
