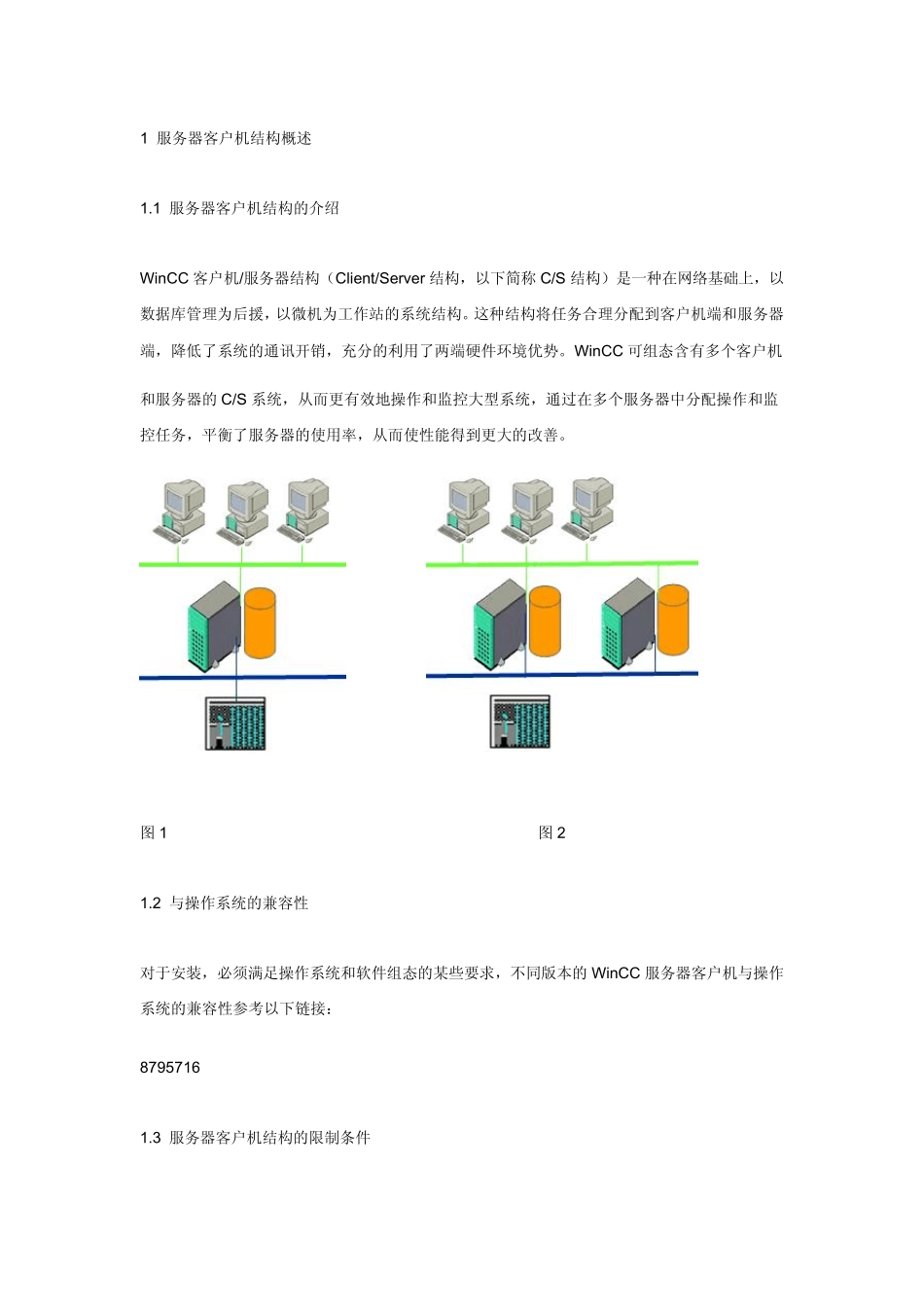

1 服务器客户机结构概述 1.1 服务器客户机结构的介绍 WinCC 客户机/服务器结构（Client/Serv er 结构，以下简称C/S 结构）是一种在网络基础上，以数据库管理为后援，以微机为工作站的系统结构。这种结构将任务合理分配到客户机端和服务器端，降低了系统的通讯开销，充分的利用了两端硬件环境优势。WinCC 可组态含有多个客户机和服务器的C/S 系统，从而更有效地操作和监控大型系统，通过在多个服务器中分配操作和监控任务，平衡了服务器的使用率，从而使性能得到更大的改善。 图 1 图 2 1.2 与操作系统的兼容性 对于安装，必须满足操作系统和软件组态的某些要求，不同版本的WinCC 服务器客户机与操作系统的兼容性参考以下链接： 8795716 1.3 服务器客户机结构的限制条件 服务器端： 每台WinCC 服务器上都必须安装“WinCC Server”授权 客户机端： 根据需求可以分为客户机，Web 客户机和瘦客户机。 最大值 服务器或冗余服务器对 1) 12 系统中的 WinCC 客户机 32 2) 3) 系统中的 Web 客户机 50 4) 表 1 1) 中央归档服务器会被视为一个服务器。但它无法被同时当作操作单元使用。 2) 如果服务器也作为操作单元使用，则此服务器的客户机数目会减少到四个。 3) 混合组态： 32 个客户机 + 3 个 Web 客户机 4) 混合组态： 50 个 Web 客户机 + 1 个 WinCC 客户机（也适合工程用途） 2 服务器客户机结构组态介绍 2.1 服务器客户通讯前提 > 网络连接正常 客户机/服务器系统中所有计算机都必须通过网络（局域网）相互连接。 可以通过 Ping 命令 查看通讯是否正常 最好使用 ping <计算机名称>来查看通讯是否正常 因为IP 地址和计算机名称的映射需要通过NETBIOS 解析完成，在某些情况下 ping IP 地址并不能确保整体网络连接正常，更多信息请参考 Microsoft MSDN 相关文档 连接正常如下图： 图 3 > 分配 Window s 用户权限 服务器客户机使用相同的用户名（推荐） 服务器端 用户本地用户和组管理工具1） 点击 Window s 开始菜单 图4 2） 创建一个新用户或者使用默认Administrator,为用户分配Administrators，SIMATIC HMI 和 SQLServ er2005MSSQLUSER$<计算机名称>$WinCC 三个用户组。并且为该用户设置密码 图5 客户机端： 创建或者使用与服务器端相同的用户名和密码，检查这个用户是否属于Administrators，SIMATIC HMI 和 SQLServ...
