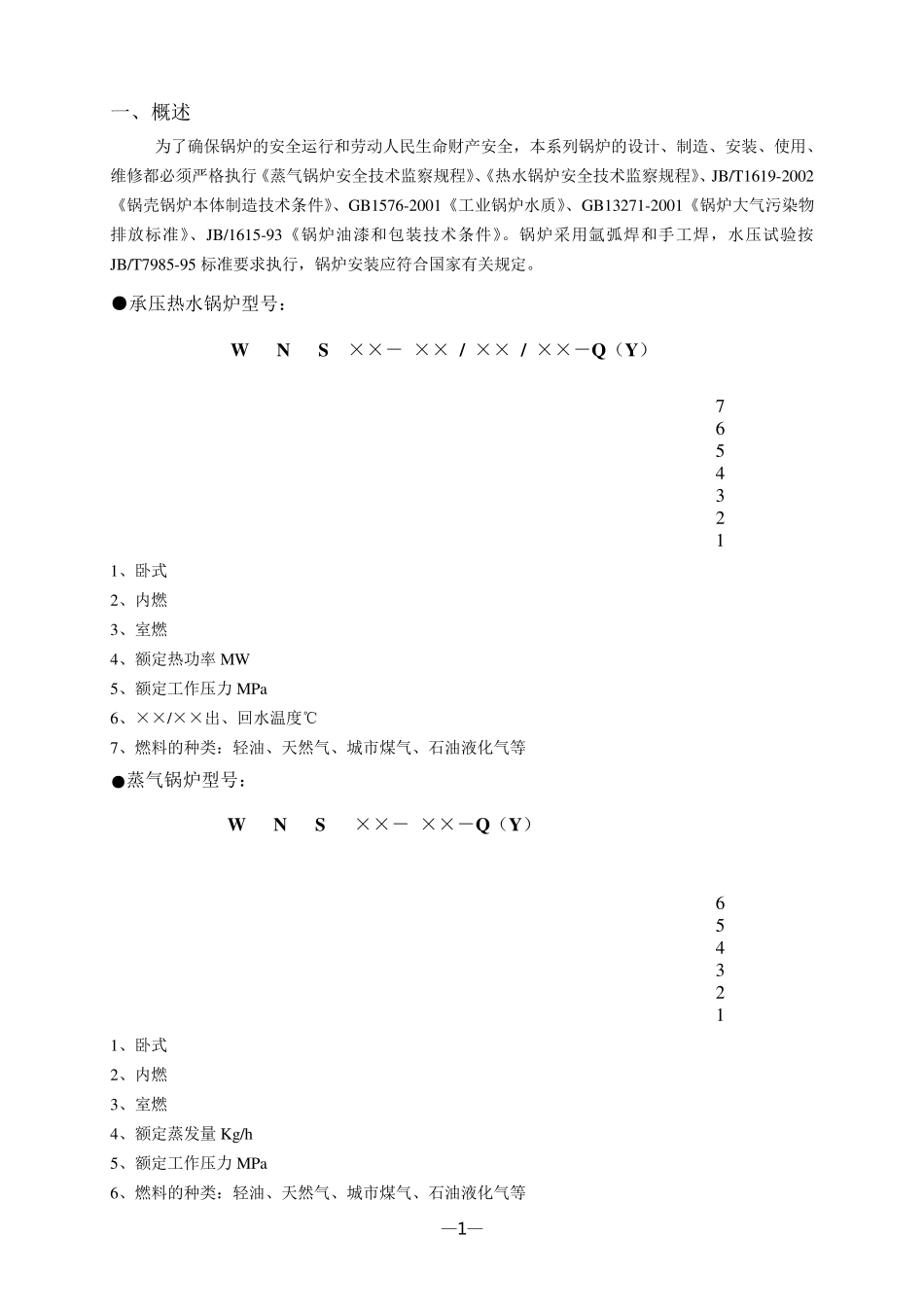

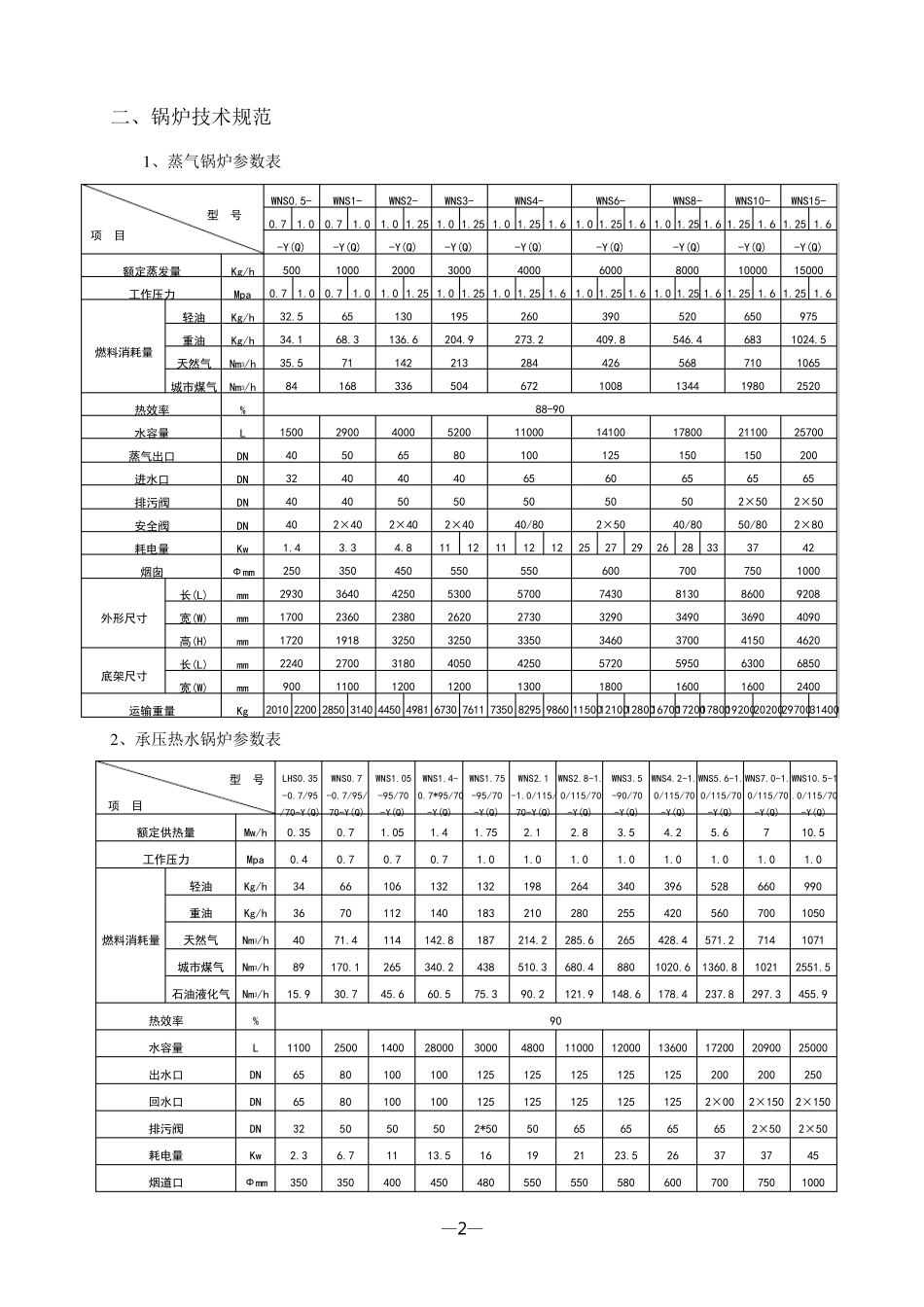

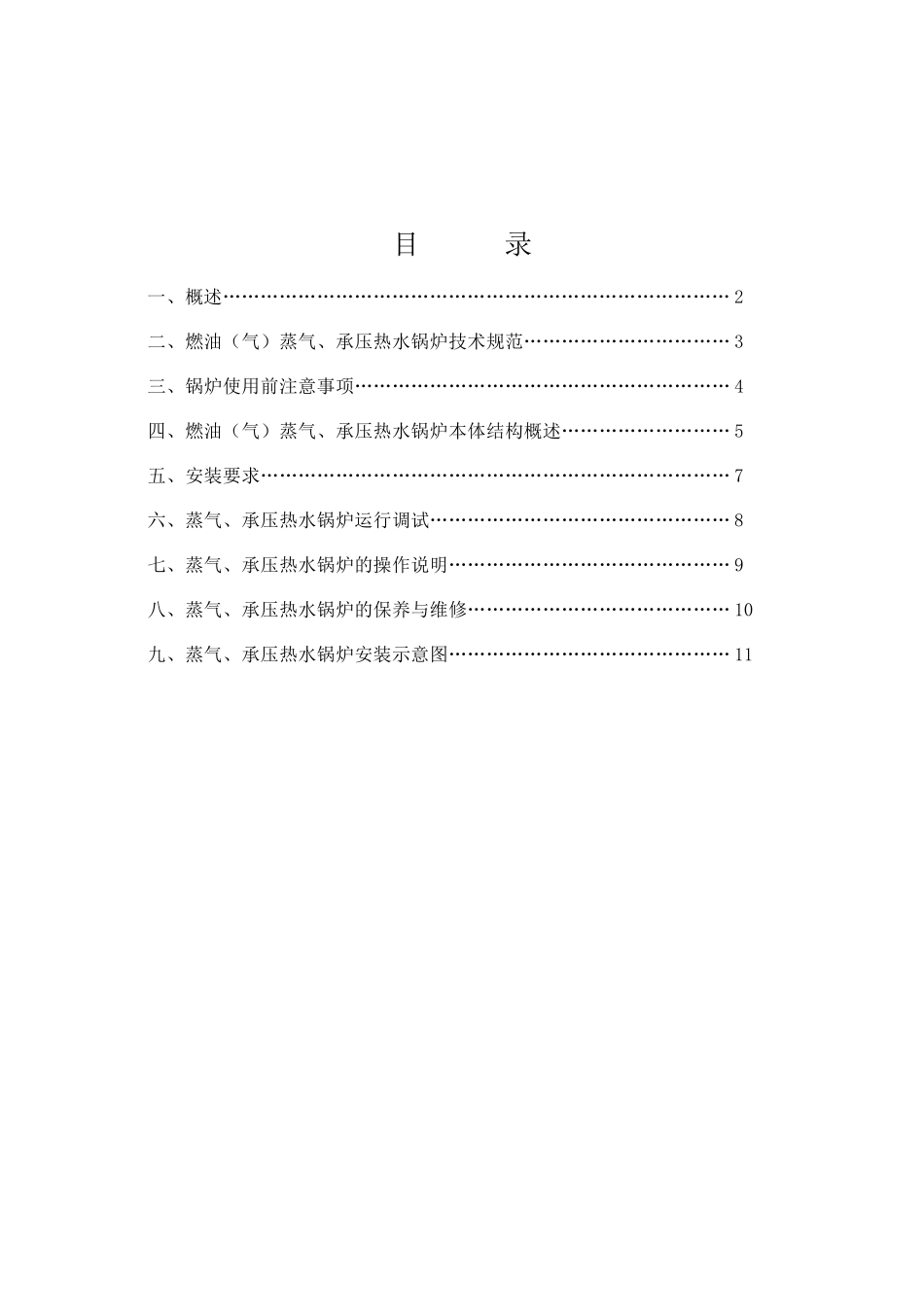

目 录 一、概述……………………………………………………………………… 2 二、燃油（气）蒸气、承压热水锅炉技术规范…………………………… 3 三、锅炉使用前注意事项…………………………………………………… 4 四、燃油（气）蒸气、承压热水锅炉本体结构概述……………………… 5 五、安装要求………………………………………………………………… 7 六、蒸气、承压热水锅炉运行调试………………………………………… 8 七、蒸气、承压热水锅炉的操作说明……………………………………… 9 八、蒸气、承压热水锅炉的保养与维修…………………………………… 10 九、蒸气、承压热水锅炉安装示意图……………………………………… 11 —1— 一、概述 为了确保锅炉的安全运行和劳动人民生命财产安全，本系列锅炉的设计、制造、安装、使用、维修都必须严格执行《蒸气锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》、JB/T1619-2002《锅壳锅炉本体制造技术条件》、GB1576-2001《工业锅炉水质》、GB13271-2001《锅炉大气污染物排放标准》、JB/1615-93《锅炉油漆和包装技术条件》。锅炉采用氩弧焊和手工焊，水压试验按JB/T7985-95 标准要求执行，锅炉安装应符合国家有关规定。 ●承压热水锅炉型号： W N S ××－ ×× / ×× / ××－Q（Y） 7 6 5 4 3 2 1 1、卧式 2、内燃 3、室燃 4、额定热功率 MW 5、额定工作压力 MPa 6、××/××出、回水温度℃ 7、燃料的种类：轻油、天然气、城市煤气、石油液化气等 ●蒸气锅炉型号： W N S ××－ ××－Q（Y） 6 5 4 3 2 1 1、卧式 2、内燃 3、室燃 4、额定蒸发量 Kg/h 5、额定工作压力 MPa 6、燃料的种类：轻油、天然气、城市煤气、石油液化气等 —2— 二、锅炉技术规范 1 、蒸气锅炉参数表 型 号 项 目 WNS0.5- WNS1- WNS2- WNS3- WNS4- WNS6- WNS8- WNS10- WNS15- 0.7 1.0 0.7 1.0 1.0 1.25 1.0 1.25 1.0 1.25 1.6 1.0 1.25 1.6 1.0 1.25 1.6 1.25 1.6 1.25 1.6 -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) 额定蒸发量 Kg/h 500 1000 2000 3000 4000 6000 8000 10000 15000 工作压力 Mpa 0.7 1.0 0.7 1.0 1.0 1.25 1.0 1.25 1.0 1.25 1.6 1.0 1.25 1.6 1.0 1.25 1.6 1.25 1.6 1.25 1.6 燃料消耗量 轻油 Kg/h 32.5 6...
