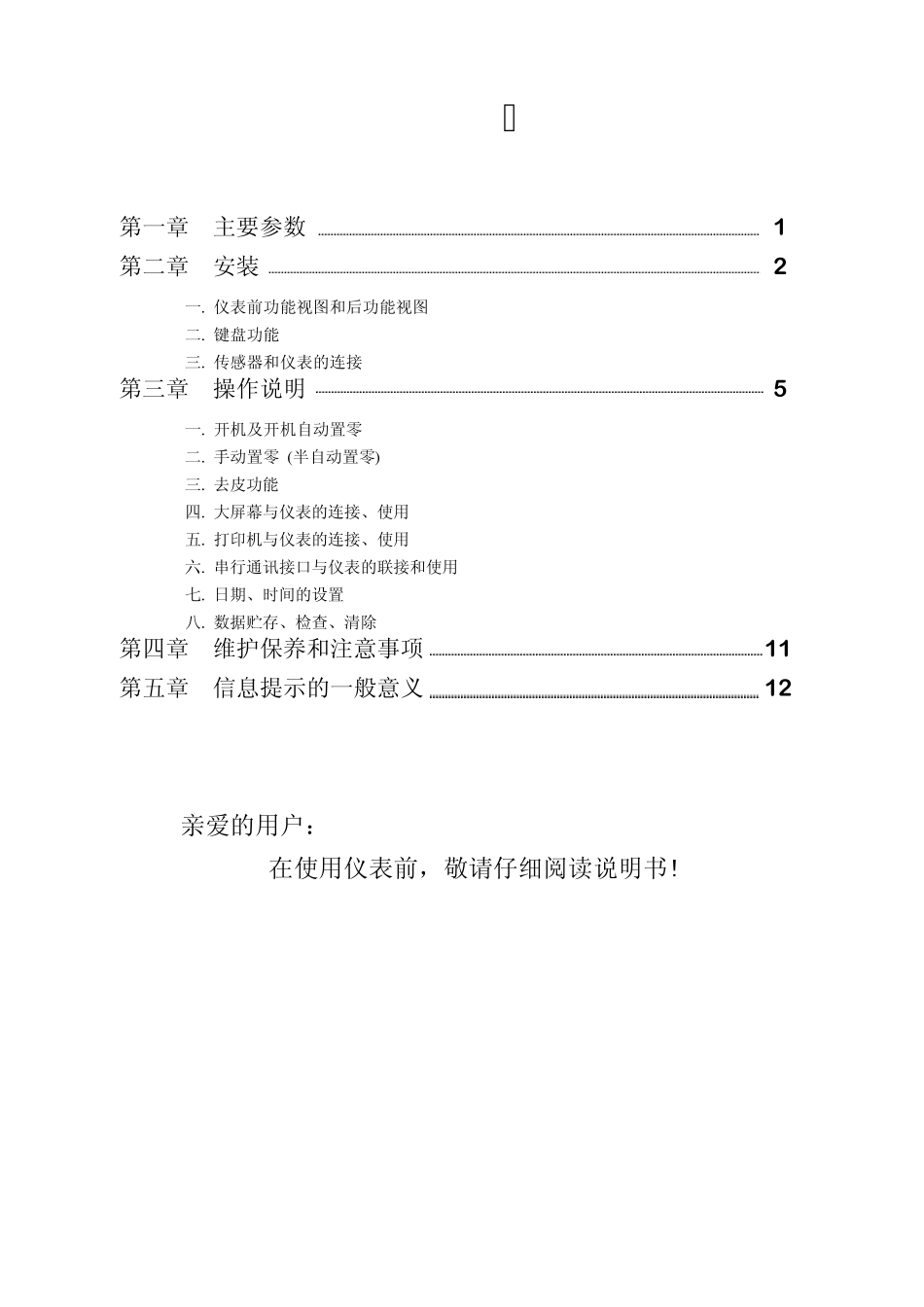

XK3190-A1+ 称 重 显 示 器 使 用 说 明 书 2005 年 12 月版 录 第一章 主要参数 1 第二章 安装 2 一. 仪表前功能视图和后功能视图 二. 键盘功能 三. 传感器和仪表的连接 第三章 操作说明 5 一. 开机及开机自动置零 二. 手动置零 (半自动置零) 三. 去皮功能 四. 大屏幕与仪表的连接、使用 五. 打印机与仪表的连接、使用 六. 串行通讯接口与仪表的联接和使用 七. 日期、时间的设置 八. 数据贮存、检查、清除 第四章 维护保养和注意事项 11 第五章 信息提示的一般意义 12 亲爱的用户： 在使用仪表前，敬请仔细阅读说明书! - A 1+ 第一章 主要参数 1. 型号： XK3190-A1+ 称重显示器 2. 准确度: Ⅲ级,n=3000 3. 采样速度： ≥ 5 次 /秒 4. 传感器灵敏度范围： 1～ 3mV / V 5. 分度值： 1/2/5/10/20/50/100 可选 6. 显示： 7 位 LED， 7 个状态指示 7. 时钟： 可显示年/月 /日和时/分 /秒 8. 大屏幕显示接口： 采用串行输出方式：电流环信号,传输距离≤50 米， RS232 信号，传输距离≤30 米。 9. 通讯接口： RS232C；波特率600/1200/2400/4800/9600 可选 10. 打印接口： 并行输出口, 可配TPup16 微型打印机或TM800 或 KXP-1121 或 LQ-300K 或 LQ -1600K 宽行打印机。 11. 使用电源: AC 220V（ -15%~+10%）；50Hz（ -2%~+2%） 12. 使用温度、湿度： 0～ 40℃；≤90%RH 13. 储运温度： -20～ 50℃ 14. 保险丝： 300mA ( 1 ) - A 1+ 第二章 安装及键盘功能 一. 仪表前功能示意图和后功能示意图 : 1 2 3 单位：千克 累计 预置 功能 去皮 输入 皮重 4 5 6 0 清除 检查 日期 贮存 称重 功 累 自 日 时 去 稳 能 计 动 期 间 皮 定 7 8 9 打印 标定 时间 打印 置零 设置 (图 2 - 1 ) 前 功 能 示 意 图 ( 25 芯 ) ( 15 芯 ) ( 9 芯 ) 打印输出口 RS232C；大屏幕输出口 传感器输入口 ( 铭牌 ) 电 源 保险丝 (图 2 - 2 ) 后 功 能 示 意 图 ( 2 ) - A 1+ 二 . 键盘功能 1. 在此软件版本中，复合键[累计 ]、 [功能 ]无效。 2. 按复合键[预置皮重 / 2 ]，在标定过程中为输入数字“2”； 在称重状态下为预置皮重确认键，预置皮重后，去皮指示符亮。 3. 按复合键[清除 / 4 ]，在标定过程中为...
