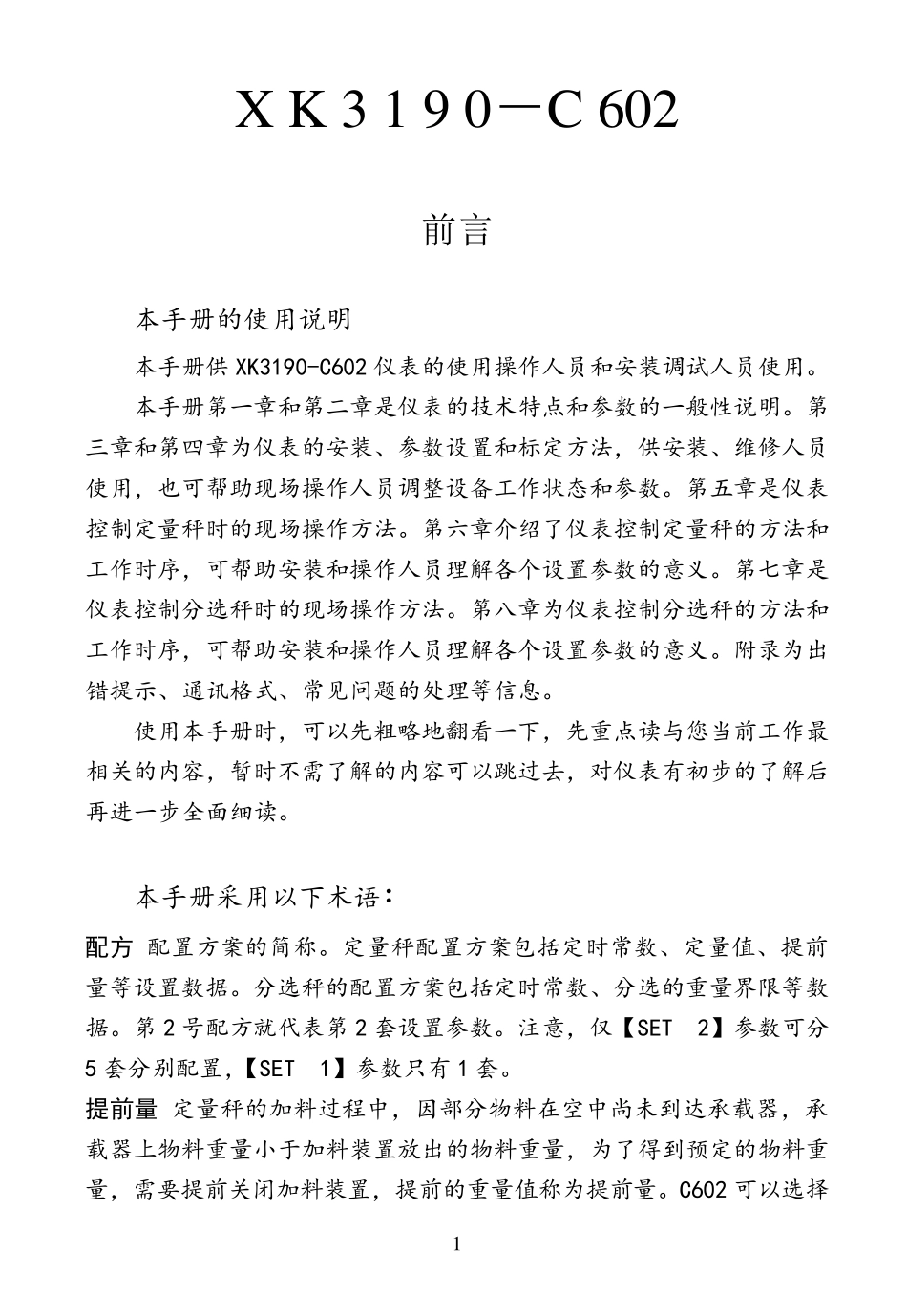

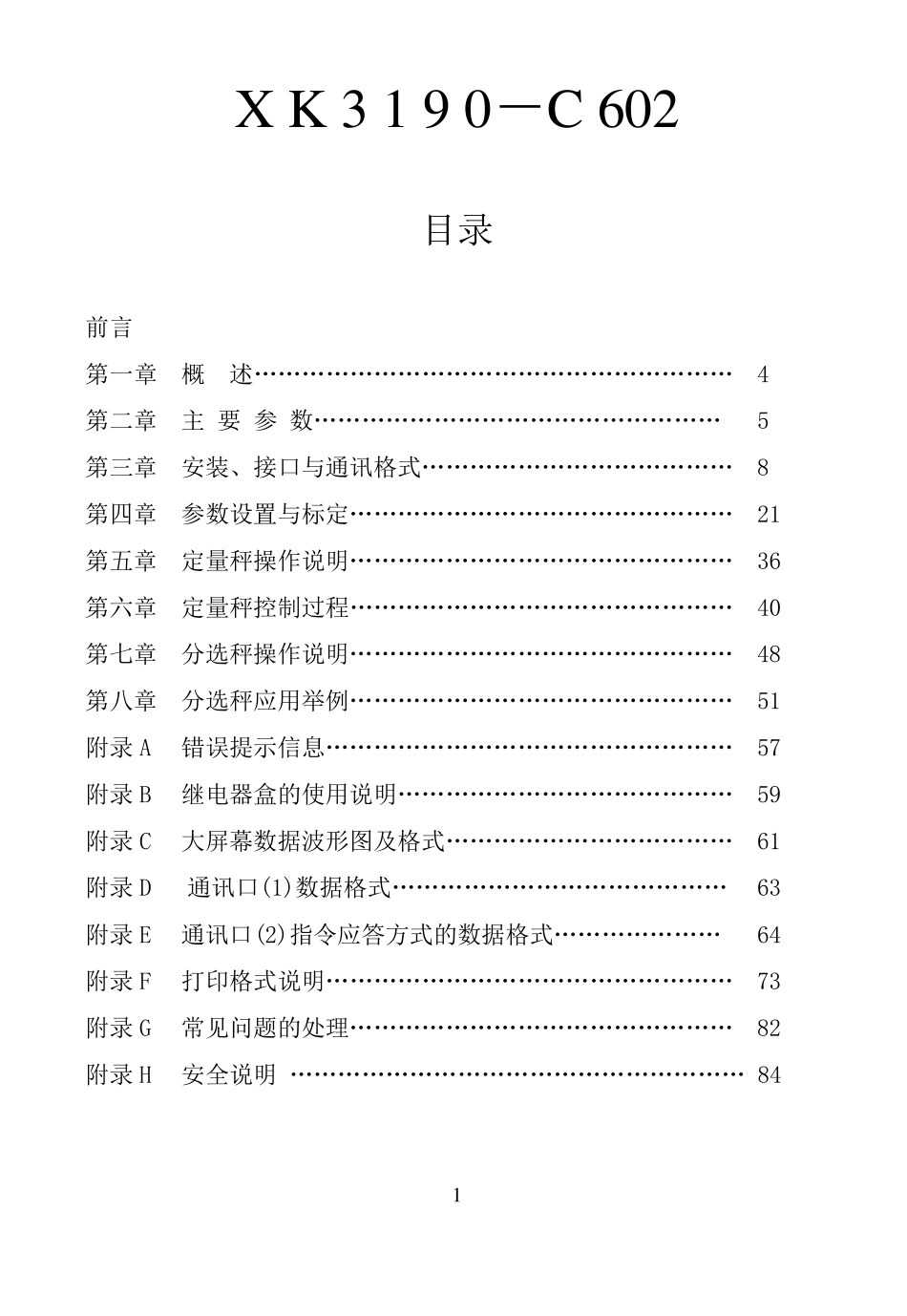

XK3190-C602 称重显示控制器 使 用 说 明 书 (1.05 版) 上海耀华称重系统有限公司制造 2009 年 10 月 X K 3 1 9 0-C 602 1 目录 前言 第一章 概 述…………………………………………………… 4 第二章 主 要 参 数…………………………………………… 5 第三章 安装、接口与通讯格式………………………………… 8 第四章 参数设置与标定………………………………………… 21 第五章 定量秤操作说明………………………………………… 36 第六章 定量秤控制过程………………………………………… 40 第七章 分选秤操作说明………………………………………… 48 第八章 分选秤应用举例………………………………………… 51 附录A 错误提示信息…………………………………………… 57 附录B 继电器盒的使用说明…………………………………… 59 附录C 大屏幕数据波形图及格式……………………………… 61 附录D 通讯口(1)数据格式…………………………………… 63 附录E 通讯口(2)指令应答方式的数据格式………………… 64 附录F 打印格式说明…………………………………………… 73 附录G 常见问题的处理………………………………………… 82 附录H 安全说明 ………………………………………………… 84 X K 3 1 9 0-C 602 1 前言 本手册的使用说明 本手册供XK3190-C602 仪表的使用操作人员和安装调试人员使用。 本手册第一章和第二章是仪表的技术特点和参数的一般性说明。第三章和第四章为仪表的安装、参数设置和标定方法,供安装、维修人员使用,也可帮助现场操作人员调整设备工作状态和参数。第五章是仪表控制定量秤时的现场操作方法。第六章介绍了仪表控制定量秤的方法和工作时序,可帮助安装和操作人员理解各个设置参数的意义。第七章是仪表控制分选秤时的现场操作方法。第八章为仪表控制分选秤的方法和工作时序,可帮助安装和操作人员理解各个设置参数的意义。附录为出错提示、通讯格式、常见问题的处理等信息。 使用本手册时,可以先粗略地翻看一下,先重点读与您当前工作最相关的内容,暂时不需了解的内容可以跳过去,对仪表有初步的了解后再进一步全面细读。 本手册采用以下术语: 配方 配置方案的简称。定量秤配置方案包括定时常数、定量值、提前量等设置数据。分选秤的配置方案包括定时常数、分选的重量界限等数据。第2 号配方就代表...
