XL80型激光干涉仪操作规程VIP免费

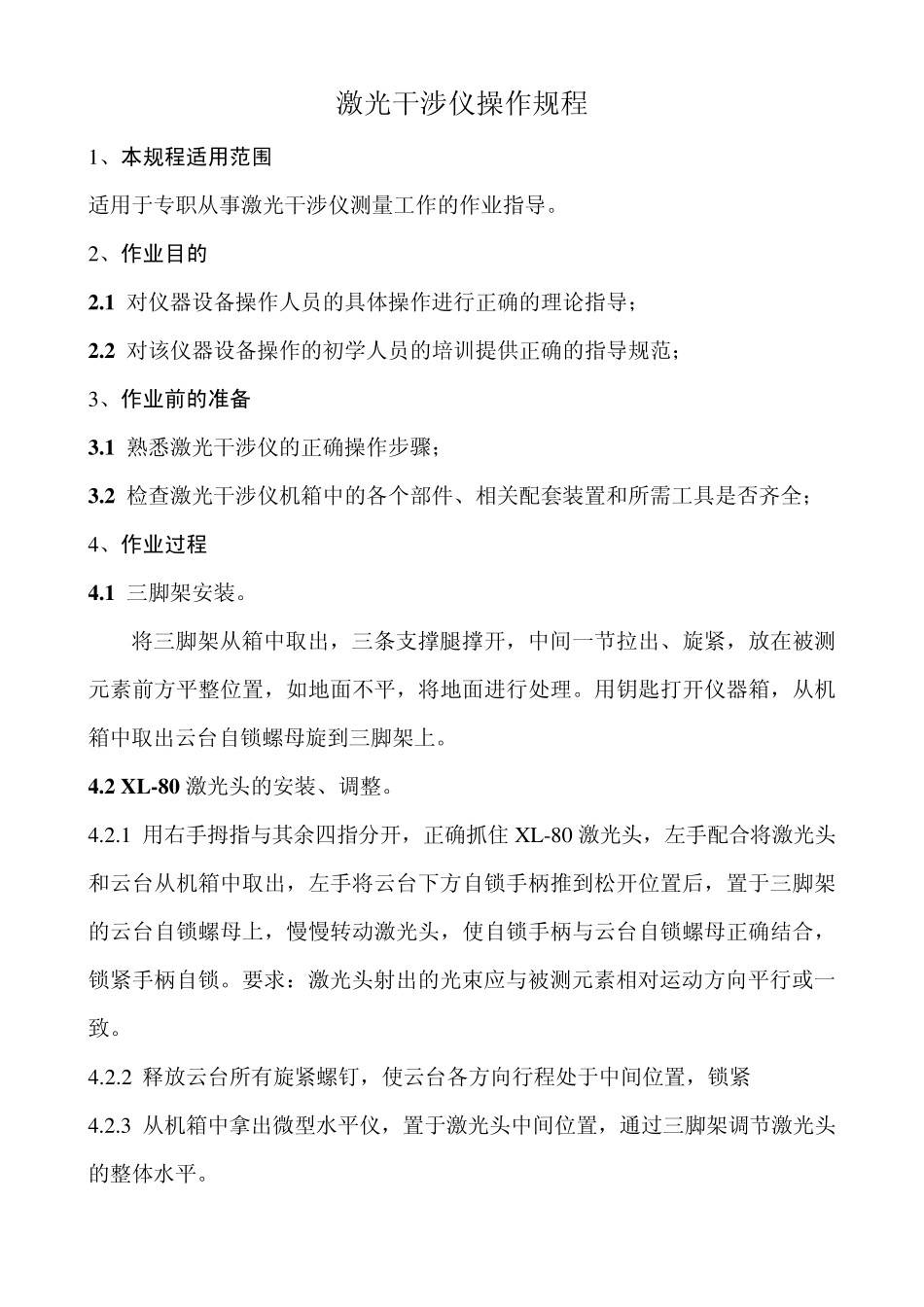

激光干涉仪操作规程 1、本规程适用范围 适用于专职从事激光干涉仪测量工作的作业指导。 2、作业目的 2.1 对仪器设备操作人员的具体操作进行正确的理论指导； 2.2 对该仪器设备操作的初学人员的培训提供正确的指导规范； 3、作业前的准备 3.1 熟悉激光干涉仪的正确操作步骤； 3.2 检查激光干涉仪机箱中的各个部件、相关配套装置和所需工具是否齐全； 4、作业过程 4.1 三脚架安装。 将三脚架从箱中取出，三条支撑腿撑开，中间一节拉出、旋紧，放在被测元素前方平整位置，如地面不平，将地面进行处理。用钥匙打开仪器箱，从机箱中取出云台自锁螺母旋到三脚架上。 4.2 XL-80 激光头的安装、调整。 4.2.1 用右手拇指与其余四指分开，正确抓住 XL-80 激光头，左手配合将激光头和云台从机箱中取出，左手将云台下方自锁手柄推到松开位置后，置于三脚架的云台自锁螺母上，慢慢转动激光头，使自锁手柄与云台自锁螺母正确结合，锁紧手柄自锁。要求：激光头射出的光束应与被测元素相对运动方向平行或一致。 4.2.2 释放云台所有旋紧螺钉，使云台各方向行程处于中间位置，锁紧 4.2.3 从机箱中拿出微型水平仪，置于激光头中间位置，通过三脚架调节激光头的整体水平。 4 .3 预热激光头。 从机箱中取出激光头电源线和一条X L-X C U SB 电缆组件数据线，将其正确插入相应接口，电源插头插入电源，数据线另一端口插入电脑U SB 接口。打开电源开关，激光头进入预热状态。将激光头的光闸旋转到找正光源状态位置。激光头发射出激光束，但此时的激光束是频闪不稳定状态。 4 .4 安装补偿单元： 4.4.1 从箱中取出强磁力吸盘，将其安装在被测元素固定部位处（安装时注意安全，防止吸盘磁力夹手）。 4.4.2 取出材料温度传感器（M）和空气温度传感器（A）； 4.4.3 将材料温度传感器（M）带有传感器一端通过永磁体固定到被测元素的被测材料上，另一端接口通过X C-80 补偿器的第二、第三或第四个接口与 X C-80补偿器相连接，接口插孔一定要正确对正再慢慢旋入。 4.4.4 将空气温度传感器（A）带有传感器一端通过永磁体固定到被测元素固定表面上，另一端接口与 X C-80 补偿器的第一个接口（标志为☌）相连接，接口插孔一定要正确对正再慢慢旋入。 4.4.5 X C-80 补偿器正确卡入在强磁力吸盘上。 4.4.6 取出另一条X L-X C U SB 电缆组件数据线正确连接到X C-80 补偿器和电脑U SB 接口上。 4 .5 安装光学镜...
