XLT旋风除尘器计算及CAD图VIP免费

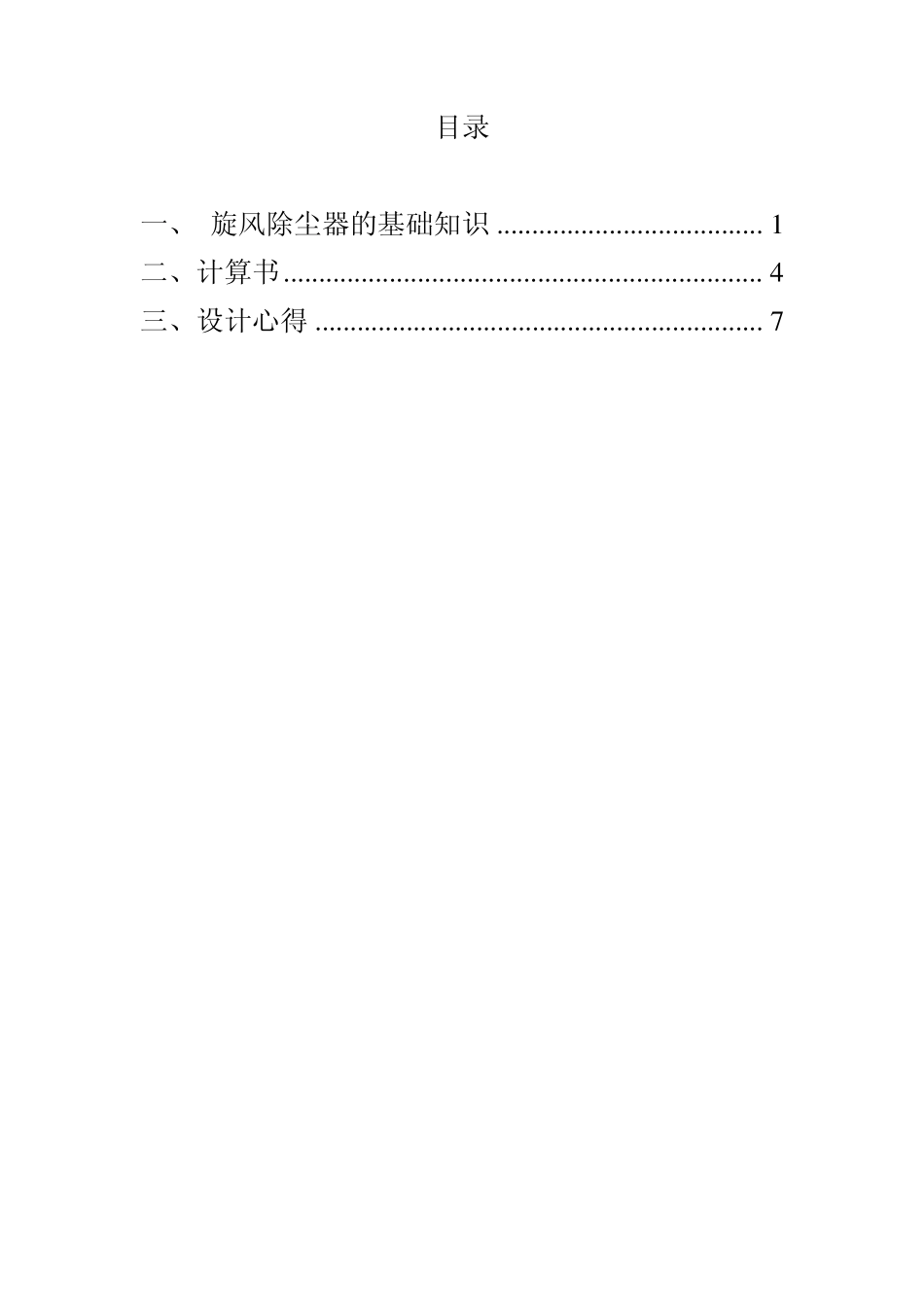

XLT旋风除尘器计算及CAD图_第1页
1/9

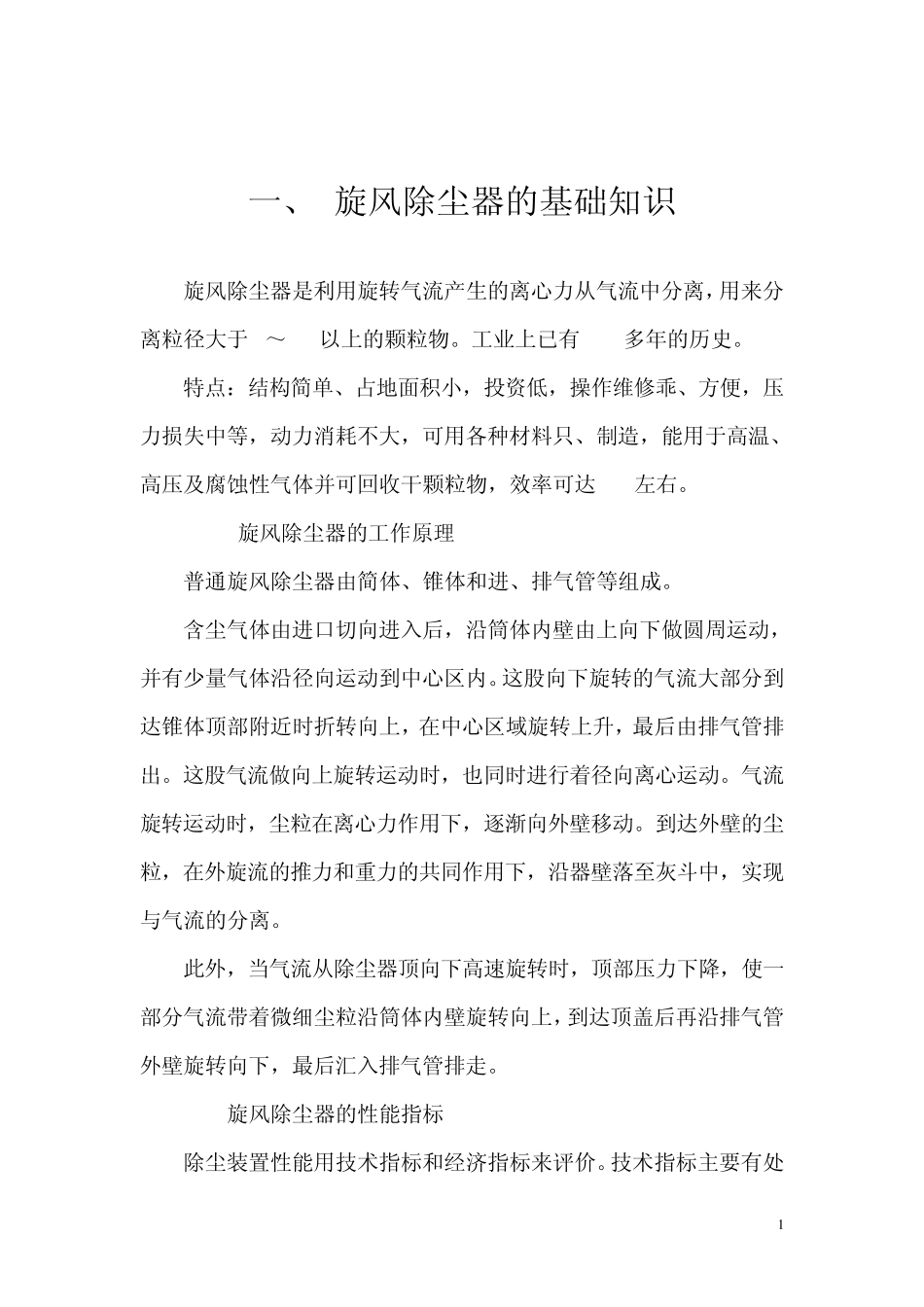

XLT旋风除尘器计算及CAD图_第2页
2/9

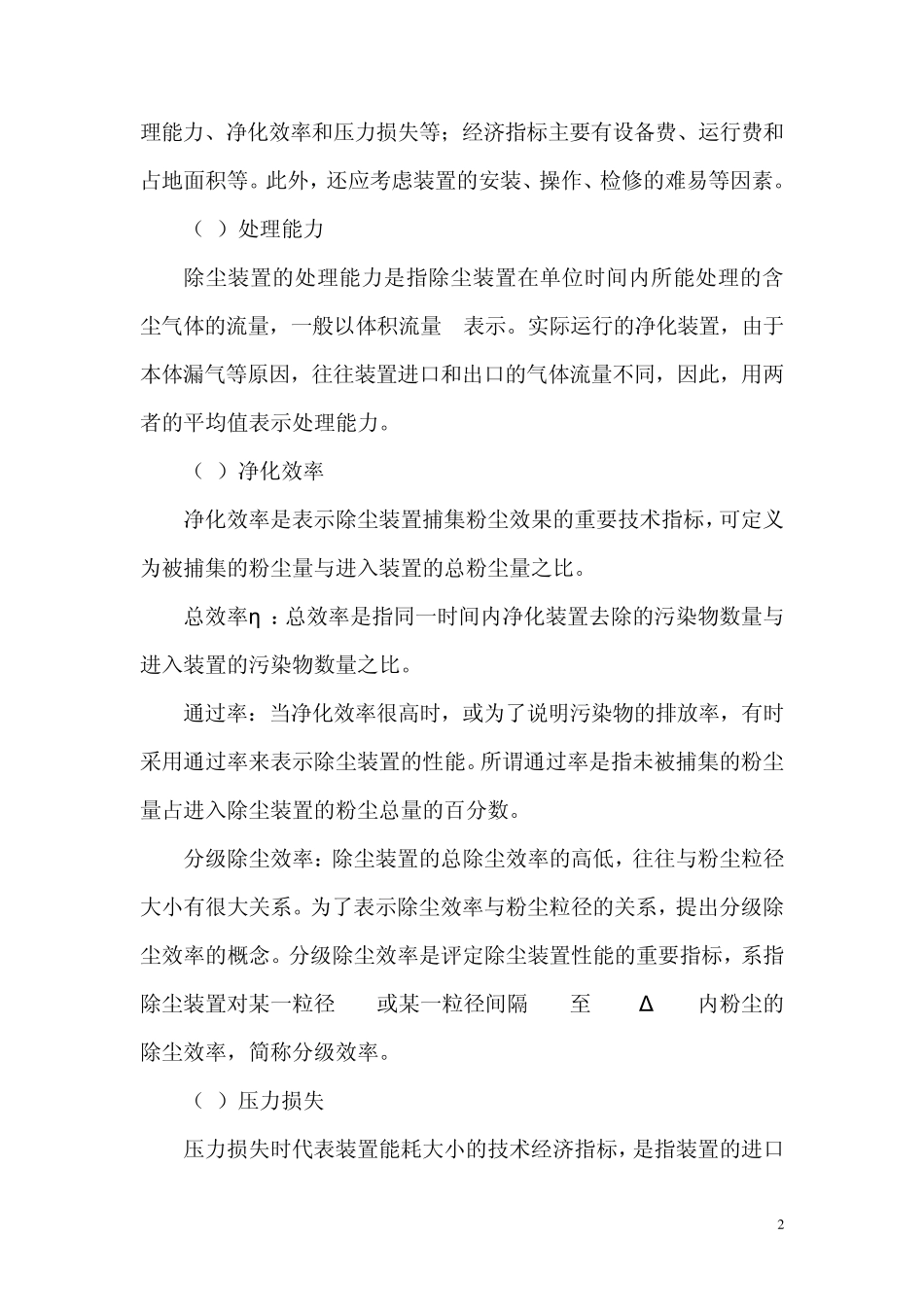

XLT旋风除尘器计算及CAD图_第3页
3/9
目录 一、 旋风除尘器的基础知识 ...................................... 1 二、计算书 .................................................................... 4 三、设计心得 ................................................................ 7 1 一、 旋风除尘器的基础知识 旋风除尘器是利用旋转气流产生的离心力从气流中分离,用来分离粒径大于 5~15 以上的颗粒物。工业上已有 100多年的历史。 特点:结构简单、占地面积小,投资低,操作维修乖、方便,压力损失中等,动力消耗不大,可用各种材料只、制造,能用于高温、高压及腐蚀性气体并可回收干颗粒物,效率可达 80%左右。 1.1 旋风除尘器的工作原理 普通旋风除尘器由简体、锥体和进、排气管等组成。 含尘气体由进口切向进入后,沿筒体内壁由上向下做圆周运动,并有少量气体沿径向运动到中心区内。这股向下旋转的气流大部分到达锥体顶部附近时折转向上,在中心区域旋转上升,最后由排气管排出。这股气流做向上旋转运动时,也同时进行着径向离心运动。气流旋转运动时,尘粒在离心力作用下,逐渐向外壁移动。到达外壁的尘粒,在外旋流的推力和重力的共同作用下,沿器壁落至灰斗中,实现与气流的分离。 此外,当气流从除尘器顶向下高速旋转时,顶部压力下降,使一部分气流带着微细尘粒沿筒体内壁旋转向上,到达顶盖后再沿排气管外壁旋转向下,最后汇入排气管排走。 1.2 旋风除尘器的性能指标 除尘装置性能用技术指标和经济指标来评价。技术指标主要有处 2 理能力、净化效率和压力损失等;经济指标主要有设备费、运行费和占地面积等。此外,还应考虑装置的安装、操作、检修的难易等因素。 (1)处理能力 除尘装置的处理能力是指除尘装置在单位时间内所能处理的含尘气体的流量,一般以体积流量 Q表示。实际运行的净化装置,由于本体漏气等原因,往往装置进口和出口的气体流量不同,因此,用两者的平均值表示处理能力。 (2)净化效率 净化效率是表示除尘装置捕集粉尘效果的重要技术指标,可定义为被捕集的粉尘量与进入装置的总粉尘量之比。 总效率η :总效率是指同一时间内净化装置去除的污染物数量与进入装置的污染物数量之比。 通过率:当净化效率很高时,或为了说明污染物的排放率,有时采用通过率来表示除尘装置的性能。所谓通过率是指未被捕集的粉尘量占进入除尘装置的粉尘总量的百分数。 分级除尘效率:除尘装置的总除尘效率的高低,往往与粉...
