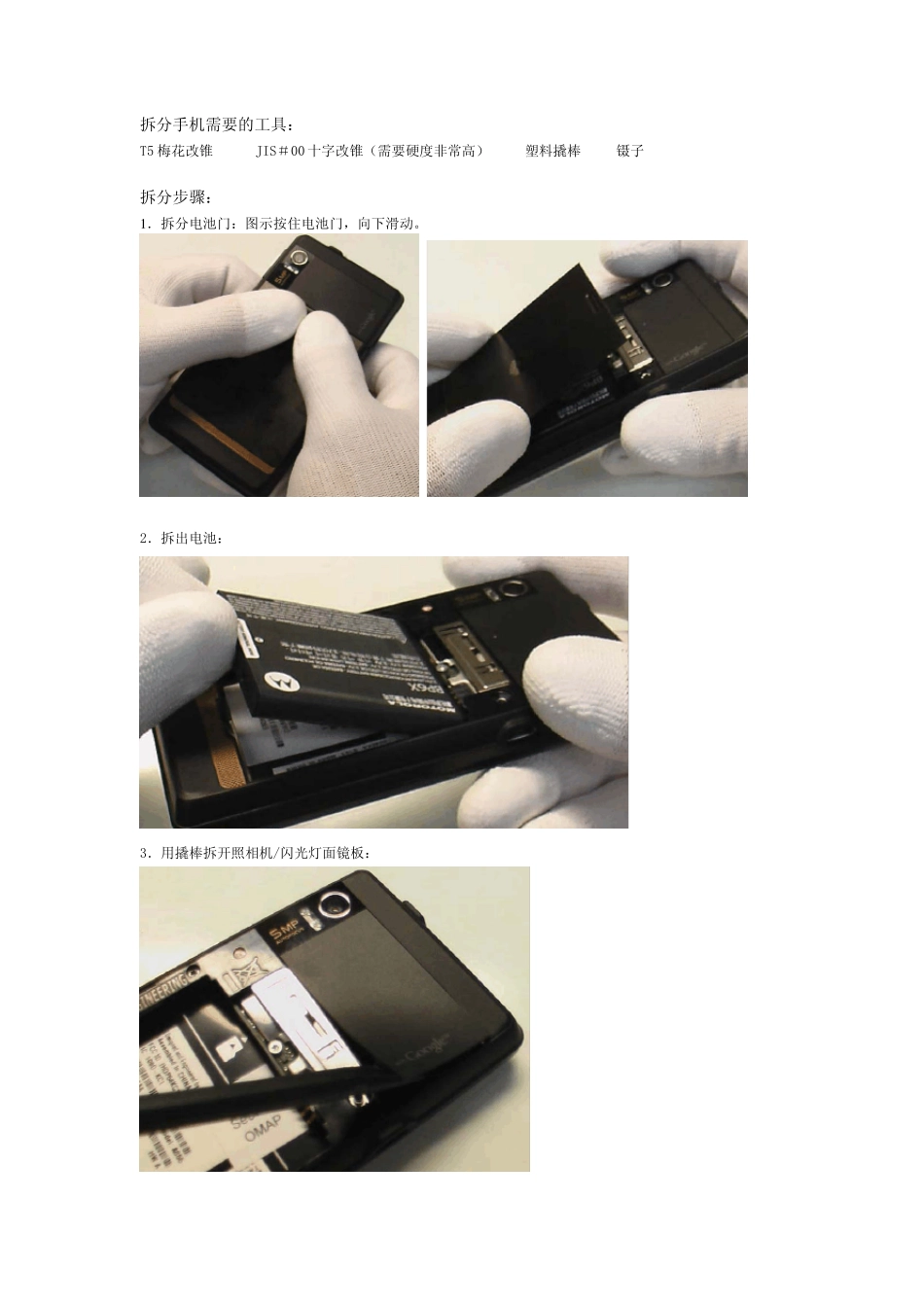

XT702拆解完全手册_第2页
2/13

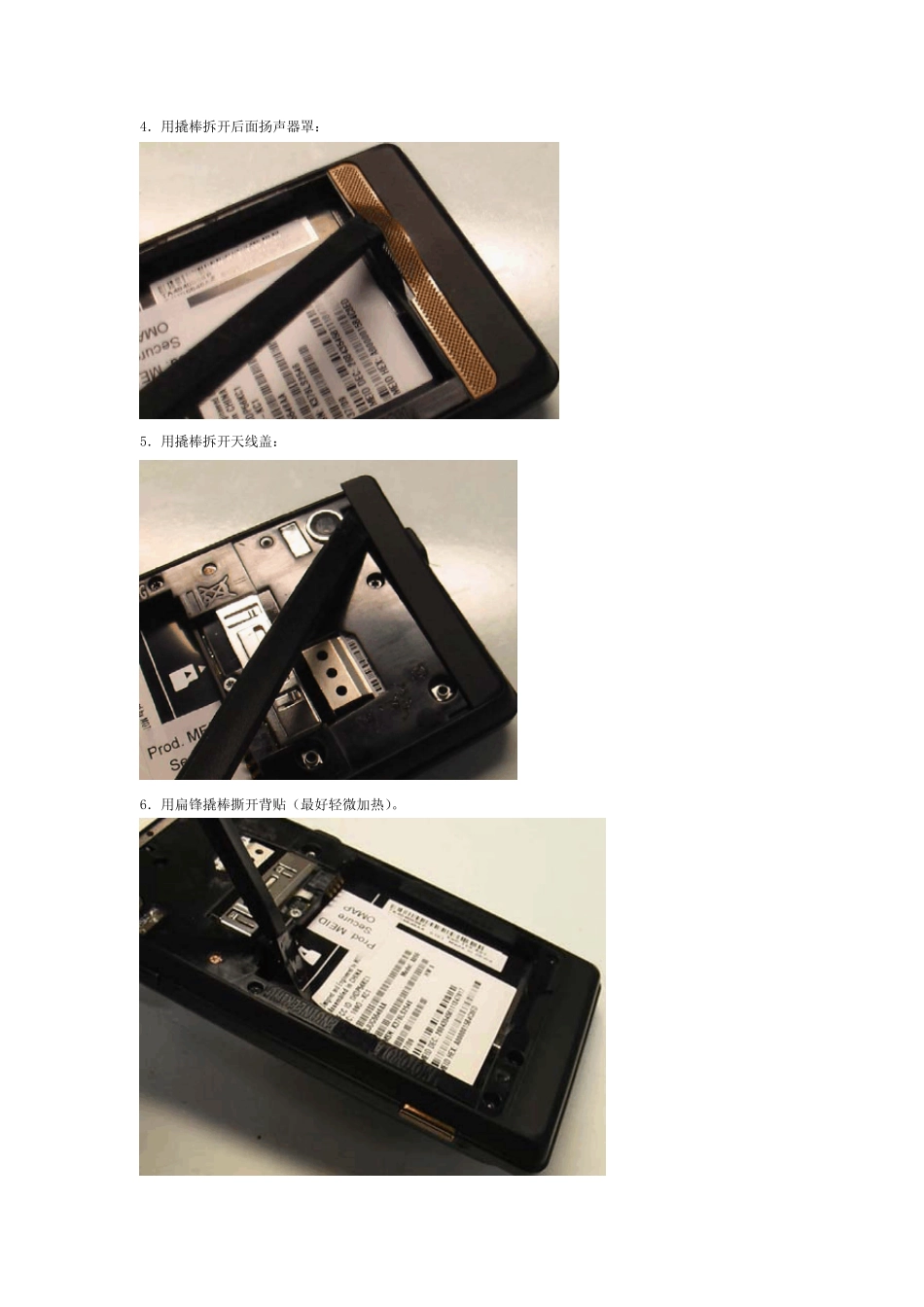

XT702拆解完全手册_第3页
3/13
XT702 手机拆分步骤 Motorola 技术支持中心 2010-3-25 拆分手机需要的工具: T5 梅花改锥 JIS#00 十字改锥(需要硬度非常高) 塑料撬棒 镊子 拆分步骤: 1 .拆分电池门:图示按住电池门,向下滑动。 2.拆出电池: 3.用撬棒拆开照相机/闪光灯面镜板: 4.用撬棒拆开后面扬声器罩: 5.用撬棒拆开天线盖: 6.用扁锋撬棒撕开背贴(最好轻微加热)。 7.用T5 改锥拧下后壳的7 个螺丝: 8.拨出后壳螺丝卡口: 9.用扁撬棒轻轻打开前后壳锁扣,然后拆分后壳: 10.拆分射频线接口: 11.拆分主板螺丝: 12.拆分排线: 13.翻开主板,拆分主板背面的排线: 14.拆分主板上的屏蔽板,与照相机: 15.拆分侧面按键: 16.拆分天线连接线与侧键排线: 17.拆下防水贴: 18.如图示小心的提起前壳并拆分前壳: 19.拧下图示的10 个滑盖十字螺丝:(需要用力压紧改锥,且用力拧) 20.拆下排线盖: 21.将排线小心的撕开: 22.小心提起滑盖,并分离下面的排线: 排线沾附比较深,需要仔细全部分离。 23.滑动滑块,直到图示排线缝隙能看到对面的光线: 24.小心地将滑块提起,并让排线穿过滑块缝隙: 25.拆出滑块后可以侧向将滑块底版推出: 26.用镊子将防水贴移除: 27.按图示拆分 LCD 排线: 28.用镊子移除另一侧分防水贴: 29.按图示将排线分离: 30.将听筒拆出: 31.小心地将排线拆分开: 32.将 LCD 拆分出来: 33.拆分键盘: 34.拆分键盘膜: 35.拆分键盘排线板: 36.拆分耳机接口:
