YC450游车使用说明书(宝石)VIP免费

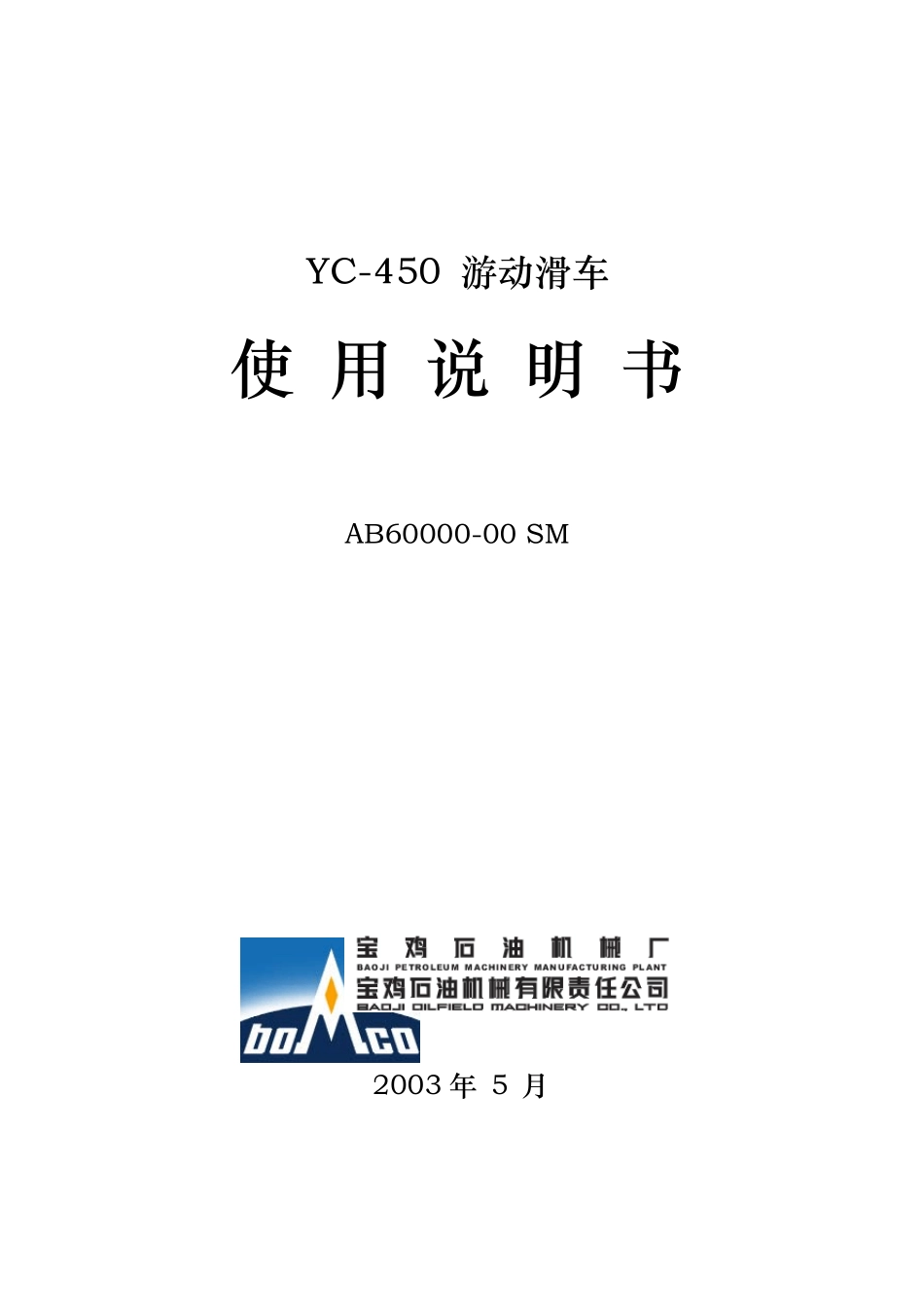

YC450游车使用说明书(宝石)_第1页
1/7

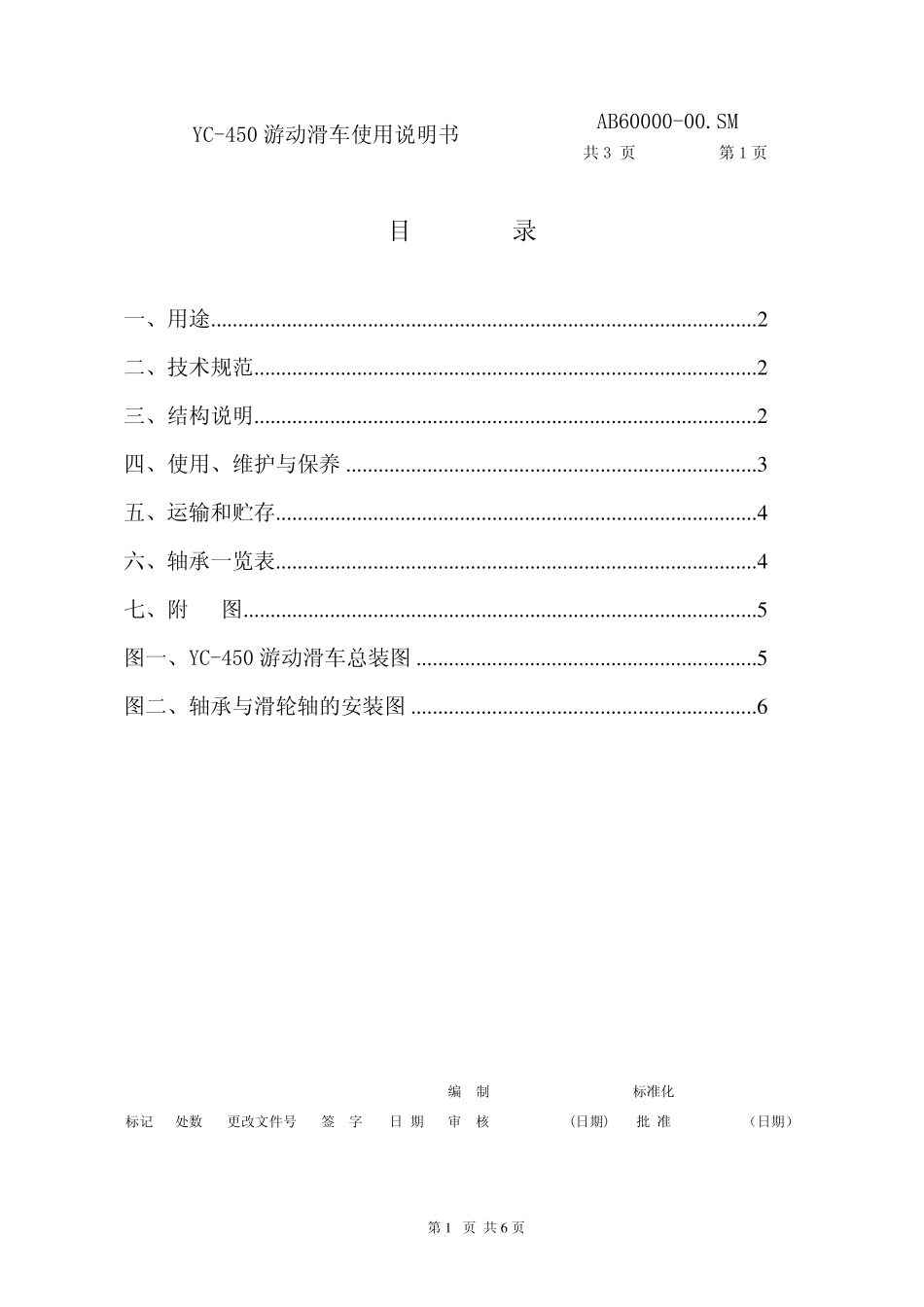

YC450游车使用说明书(宝石)_第2页
2/7
YC450游车使用说明书(宝石)_第3页
3/7
YC-450 游 动 滑 车 使 用 说 明 书 AB60000-00 SM 2003 年 5 月 AB60000-00.SM YC-450 游动滑车使用说明书 共3 页 第1 页 目 录 一、用途.....................................................................................................2 二、技术规范.............................................................................................2 三、结构说明.............................................................................................2 四、使用、维护与保养 ............................................................................3 五、运输和贮存.........................................................................................4 六、轴承一览表.........................................................................................4 七、附 图...............................................................................................5 图一、YC-450 游动滑车总装图 ...............................................................5 图二、轴承与滑轮轴的安装图 ................................................................6 编 制 标准化 标记 处数 更改文件号 签 字 日 期 审 核 (日期)批 准 (日期) 第 1 页 共6 页 一、用途 游动滑车是钻机起升系统的组成部分。它与天车、大钩、水龙头、吊环等配套使用。在钻井过程中,主要用于悬吊和起下钻柱杆、更换钻头、下套管等作业。 二、技术规范 1. 型号 YC-450 2. 最大钩载 4500kN (500tons) 3. 滑轮数 6 4. 滑轮外径 φ1524mm (60″) 5. 钢丝绳直径 38mm (11/2″) 6. 外形尺寸(长×宽×高) 3110×1600×840 (mm) 7. 理论重量 8740kg (19269lbs) 三、结构说明 YC-450 游动滑车(见图一)主要是由吊梁(1)、滑轮(6)、滑轮轴(7)、左侧板组(3)、右侧板组(8)、侧护板(2)、提环(9)、提环销(10)等组成。 吊梁通过吊梁销连接在侧板组的上部,吊梁上有一吊装孔,用于游动滑车的整体起吊。 滑轮由双列圆锥滚子轴承支承在滑轮轴上(见图二),每个轴承都 第 2 页 共 6 页 有单独的润滑油道,可通过安装在滑轮轴两端的油杯分别进行润滑,滑轮槽是按照 API 规范加工制造的。为最大限度地抵抗磨损...
