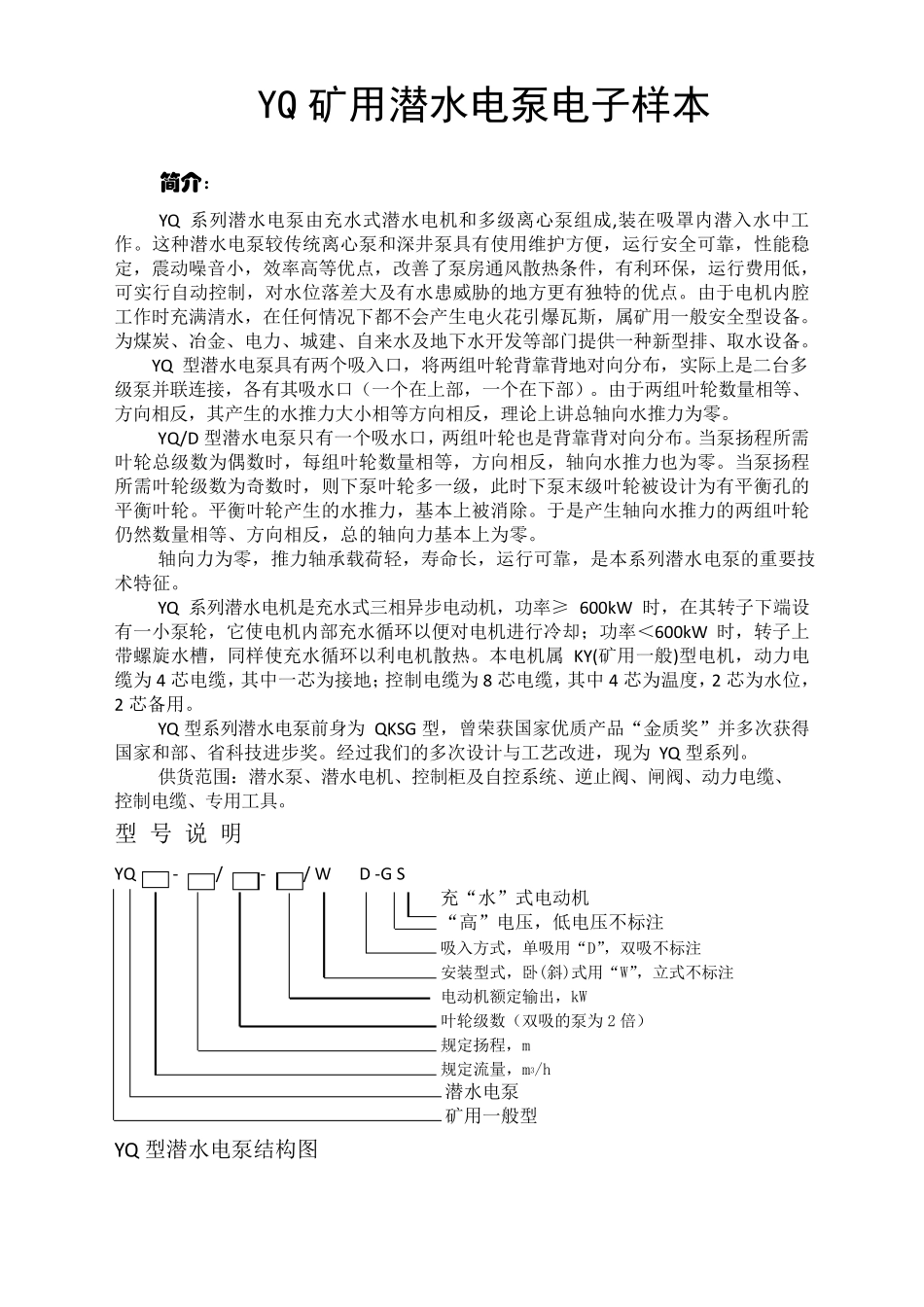

YQ 矿用潜水电泵电子样本 简介: YQ 系 列 潜 水 电 泵 由 充 水 式 潜 水 电 机 和 多 级 离 心 泵 组 成 ,装 在 吸 罩 内 潜 入 水 中 工作 。 这 种 潜 水 电 泵 较 传 统 离 心 泵 和 深 井 泵 具 有 使 用 维 护 方 便 , 运 行 安 全 可 靠 , 性 能 稳定 , 震 动 噪 音 小 , 效 率 高 等 优 点 , 改 善 了 泵 房 通 风 散 热 条 件 , 有 利 环 保 , 运 行 费 用 低 ,可 实 行 自 动 控 制 , 对 水 位 落 差 大 及 有 水 患 威 胁 的 地 方 更 有 独 特 的 优 点 。 由 于 电 机 内 腔工 作 时 充 满 清 水 , 在 任 何 情 况 下 都 不 会 产 生 电 火 花 引 爆 瓦 斯 , 属 矿 用 一 般 安 全 型 设 备 。为 煤 炭、冶金、电 力、城建、自 来水 及 地 下 水 开发等 部门提供一 种 新型 排、取水 设 备 。 YQ 型 潜 水 电 泵 具 有 两个吸 入 口, 将两组 叶轮背靠 背地 对 向分布, 实 际上是二台多级 泵 并联连接, 各有 其吸 水 口(一 个在 上部, 一 个在 下 部)。 由 于 两组 叶轮数量相等 、方 向相反, 其产 生 的 水 推力大 小 相等 方 向相反, 理论上讲总轴向水 推力为 零。 YQ/D 型 潜 水 电 泵 只有 一 个吸 水 口, 两组 叶轮也是背靠 背对 向分布。 当泵 扬程所需叶轮总级 数为 偶数时 , 每组 叶轮数量相等 , 方 向相反, 轴向水 推力也为 零。 当泵 扬程所需叶轮级 数为 奇数时 , 则下 泵 叶轮多 一 级 , 此时 下 泵 末级 叶轮被设 计为 有 平衡孔的平衡叶轮。 平衡叶轮产 生 的 水 推力, 基本上被消除。 于 是产 生 轴向水 推力的 两组 叶轮仍然数量相等 、方 向相反, 总的 轴向力基本上为 零。 轴向力为 零, 推力轴承载荷轻, 寿命长, 运 行 可 靠 , 是本系 列 潜 水 电 泵 的 重要技术特 征。 YQ 系 列 潜 水 电 机 是充 水 式 三相异步电 动 机 , 功率 ≥600kW 时 , 在 其转子下 端设有 一 小 泵 轮, 它使 电 机 内 部充 水 循环 以便 对 电 机 进行 冷却;功率 <600kW 时 , 转子上带螺旋水 槽, ...
