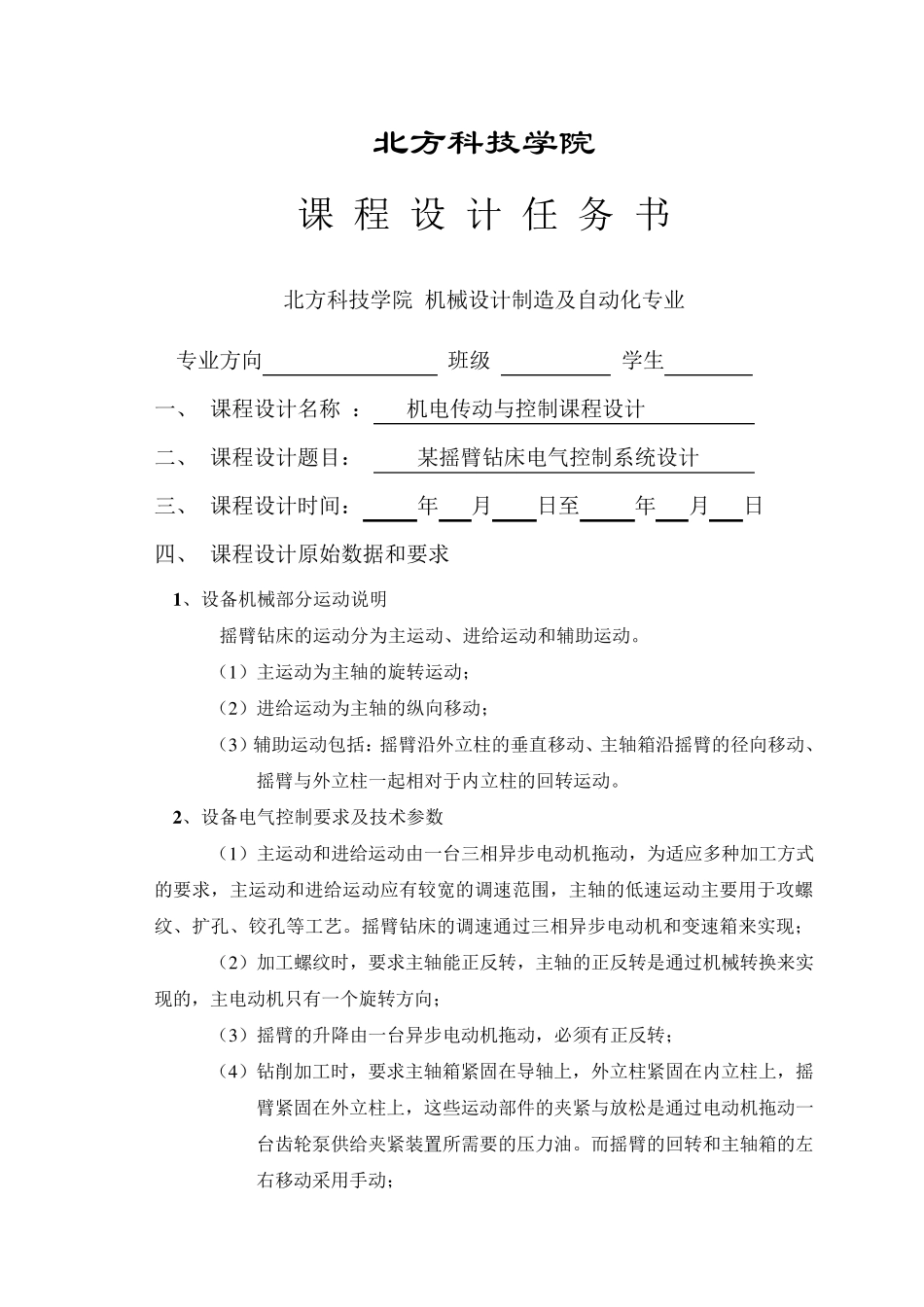

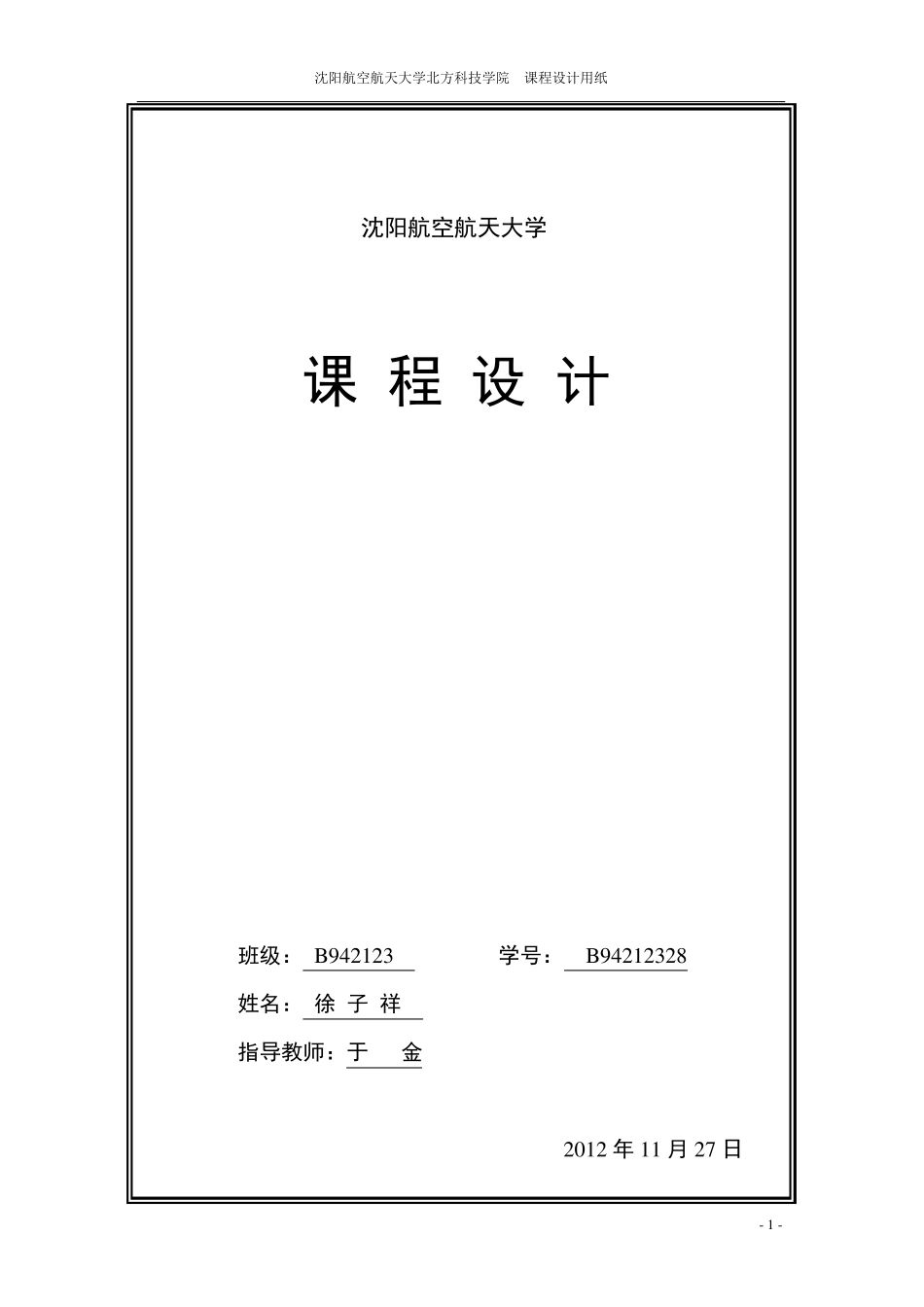

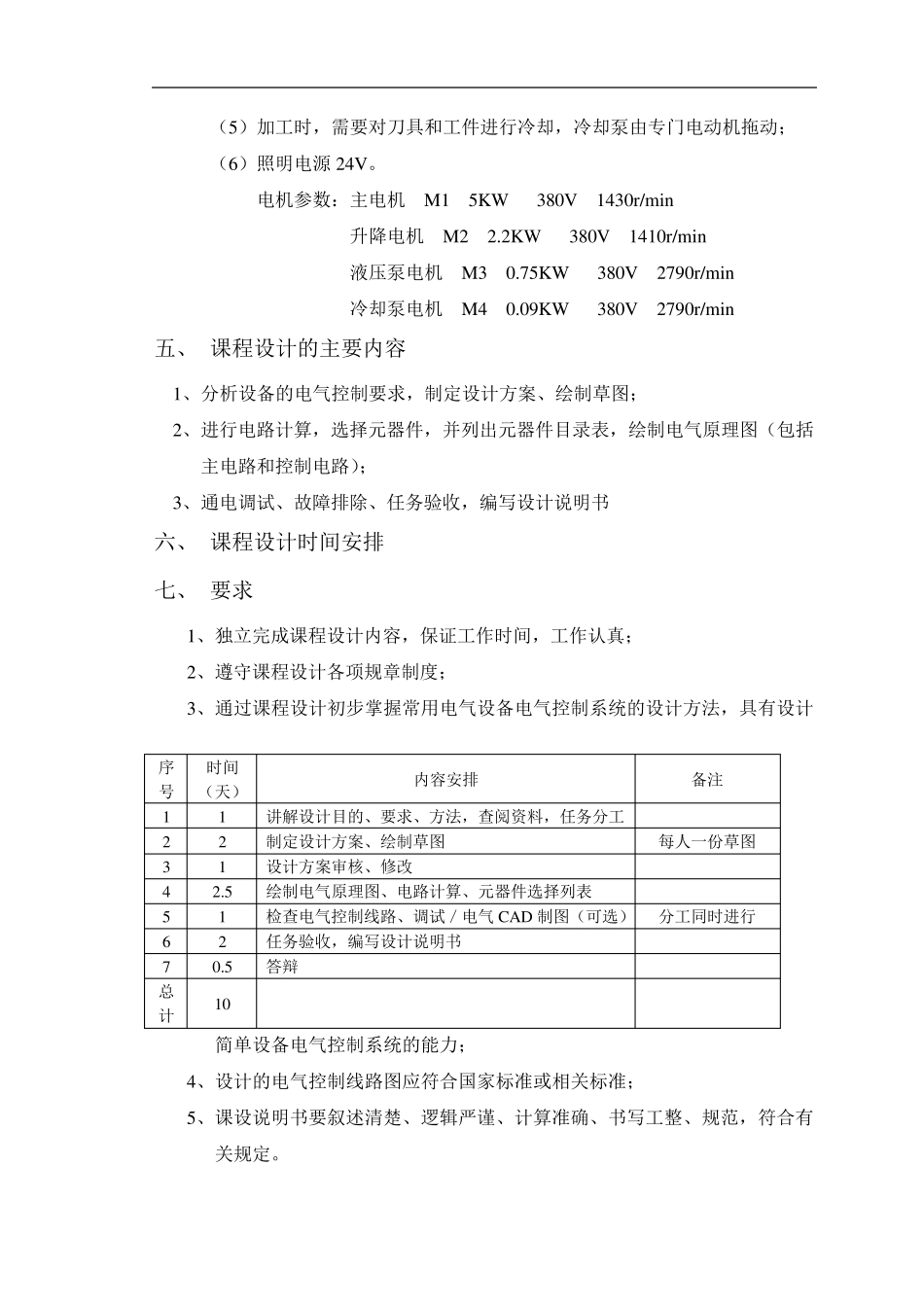

沈阳航空航天大学北方科技学院 课程设计用纸 - 1 - 沈阳航空航天大学 课 程 设 计 班级： B 942123 学号： B 94212328 姓名： 徐 子 祥 指导教师：于 金 2012 年 11 月 27 日北方科技学院 课 程 设 计 任 务 书 北方科技学院 机械设计制造及自动化专业 专业方向 班级 学生 一、 课程设计名称 ： 机电传动与控制课程设计 二、 课程设计题目： 某摇臂钻床电气控制系统设计 三、 课程设计时间： 年 月 日至 年 月 日 四、 课程设计原始数据和要求 1 、设备机械部分运动说明 摇臂钻床的运动分为主运动、进给运动和辅助运动。 （1 ）主运动为主轴的旋转运动； （2 ）进给运动为主轴的纵向移动； （3 ）辅助运动包括：摇臂沿外立柱的垂直移动、主轴箱沿摇臂的径向移动、摇臂与外立柱一起相对于内立柱的回转运动。 2 、设备电气控制要求及技术参数 （1 ）主运动和进给运动由一台三相异步电动机拖动，为适应多种加工方式的要求，主运动和进给运动应有较宽的调速范围，主轴的低速运动主要用于攻螺纹、扩孔、铰孔等工艺。摇臂钻床的调速通过三相异步电动机和变速箱来实现； （2 ）加工螺纹时，要求主轴能正反转，主轴的正反转是通过机械转换来实现的，主电动机只有一个旋转方向； （3 ）摇臂的升降由一台异步电动机拖动，必须有正反转； （4 ）钻削加工时，要求主轴箱紧固在导轴上，外立柱紧固在内立柱上，摇臂紧固在外立柱上，这些运动部件的夹紧与放松 是通过电动机拖动一台齿 轮 泵 供 给夹紧装 置 所 需 要的压 力 油 。而 摇臂的回转和主轴箱的左右 移动采 用手 动； （5）加工时，需要对刀具和工件进行冷却，冷却泵由专门电动机拖动； （6）照明电源24V。 电机参数：主电机 M1 5KW 380V 1430r/min 升降电机 M2 2.2KW 380V 1410r/min 液压泵电机 M3 0.75KW 380V 2790r/min 冷却泵电机 M4 0.09KW 380V 2790r/min 五、 课程设计的主要内容 1、分析设备的电气控制要求，制定设计方案、绘制草图； 2、进行电路计算，选择元器件，并列出元器件目录表，绘制电气原理图（包括主电路和控制电路）； 3、通电调试、故障排除、任务验收，编写设计说明书 六、 课程设计时间安排 七、 要求 1、独立完成课程设计内容，保证工作时间，工作认真； 2、遵守课程设计各项规章制度； 3、通过课程设计初步掌握常用电气设备电气控制系统的设计...
