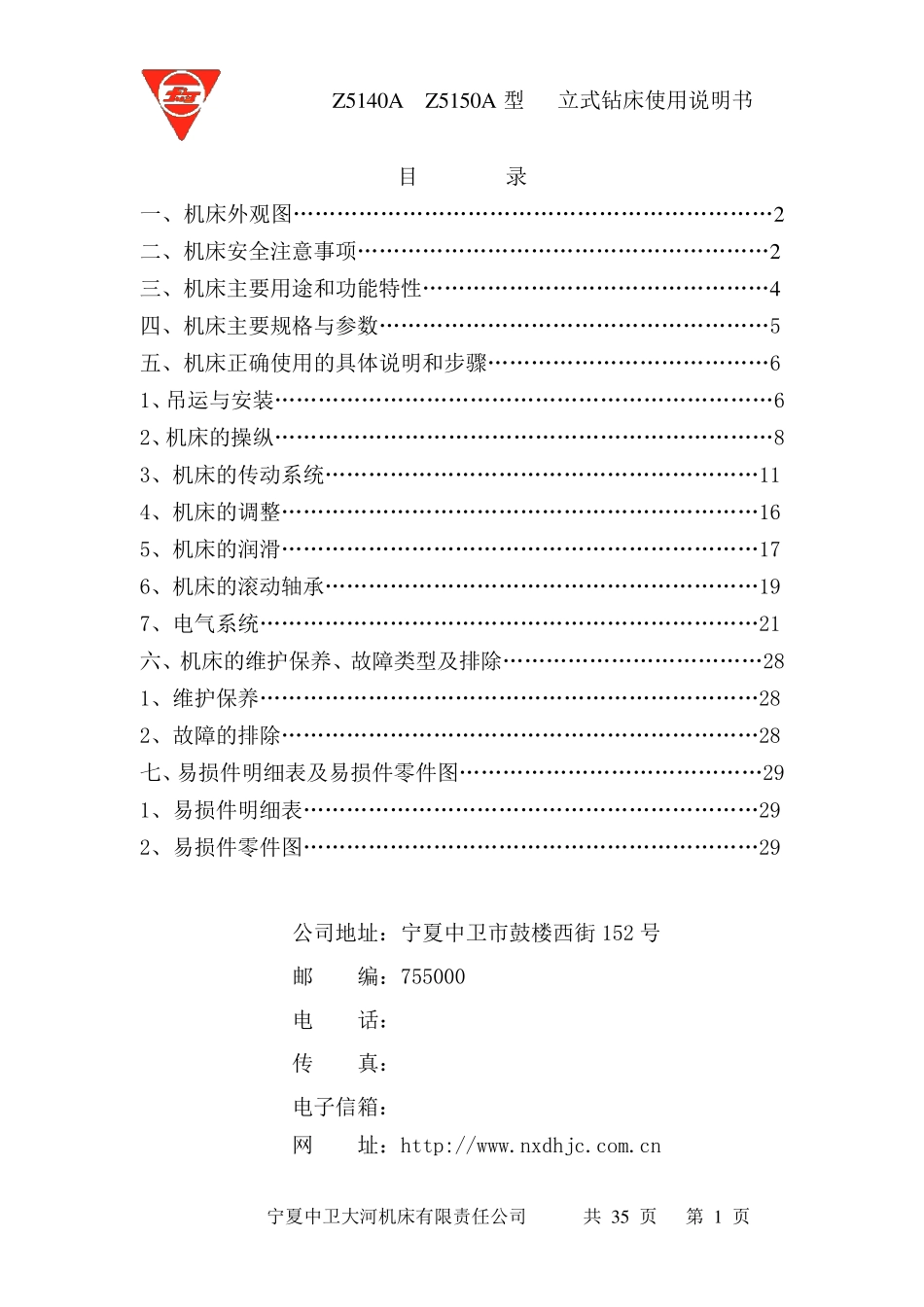

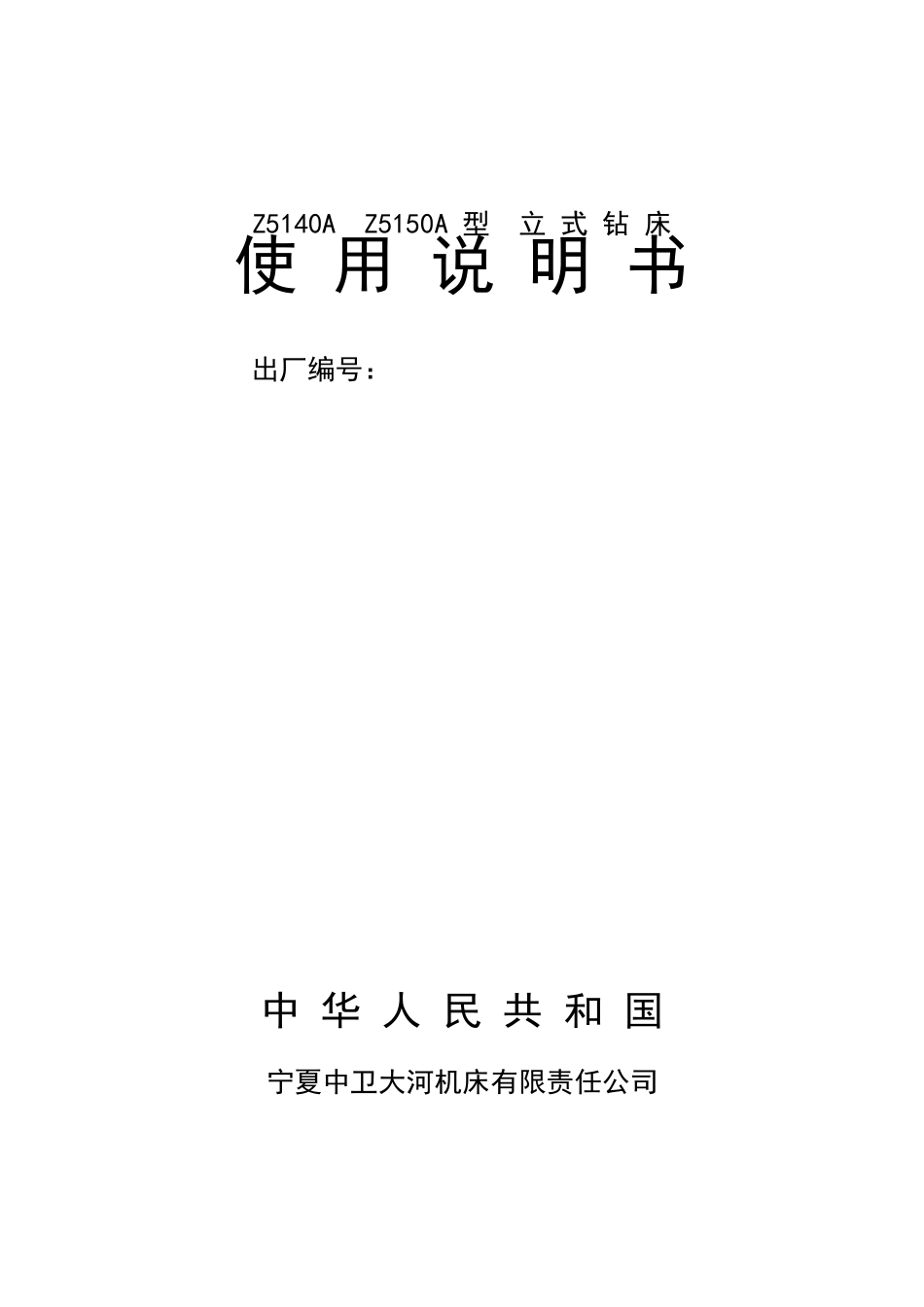

Z5140A Z5150A 型 立 式 钻 床 使 用 说 明 书 出厂编号： 中 华 人 民 共 和 国 宁夏中卫大河机床有限责任公司 宁夏中卫大河机床有限责任公司 共 35 页 第 1 页 Z5140A Z5150A 型 立式钻床使用说明书 目 录 一、机床外观图…………………………………………………………2二、机床安全注意事项…………………………………………………2 三、机床主要用途和功能特性…………………………………………4 四、机床主要规格与参数………………………………………………5 五、机床正确使用的具体说明和步骤…………………………………6 1、吊运与安装……………………………………………………………6 2、机床的操纵……………………………………………………………8 3、机床的传动系统……………………………………………………11 4、机床的调整…………………………………………………………16 5、机床的润滑…………………………………………………………17 6、机床的滚动轴承……………………………………………………19 7、电气系统……………………………………………………………21 六、机床的维护保养、故障类型及排除………………………………28 1、维护保养……………………………………………………………28 2、故障的排除…………………………………………………………28 七、易损件明细表及易损件零件图……………………………………29 1、易损件明细表………………………………………………………29 2、易损件零件图………………………………………………………29 公司地址：宁夏中卫市鼓楼西街 152 号 邮 编：755000 电 话：************ 传 真：************ 电子信箱：*************网 址：http://www.nxdhjc.com.cn 宁夏中卫大河机床有限责任公司 共 35 页 第 2 页 Z5140A Z5150A 型 立式钻床使用说明书 一、机床外观图 图1-1 机床外观图 二、机床安全注意事项 1、机床在搬运时，依次按包装箱上指定的位置系索，不准倒置、侧置及过大倾斜，不准过大的冲撞和震动，机床吊运时，用钢丝绳和铁棒，吊运机床用的铁棒直径不小于φ30mm，伸出机床两侧的长度不小于300mm。 2、主轴箱升降必须松开镶条的紧固螺栓 16（图5-3 操纵手柄）， 宁 夏 中 卫 大 河 机 床 有 限 责 任 公 司 共 35 页 第 3 页 Z5140A Z5150A 型 立 式 钻 ...
