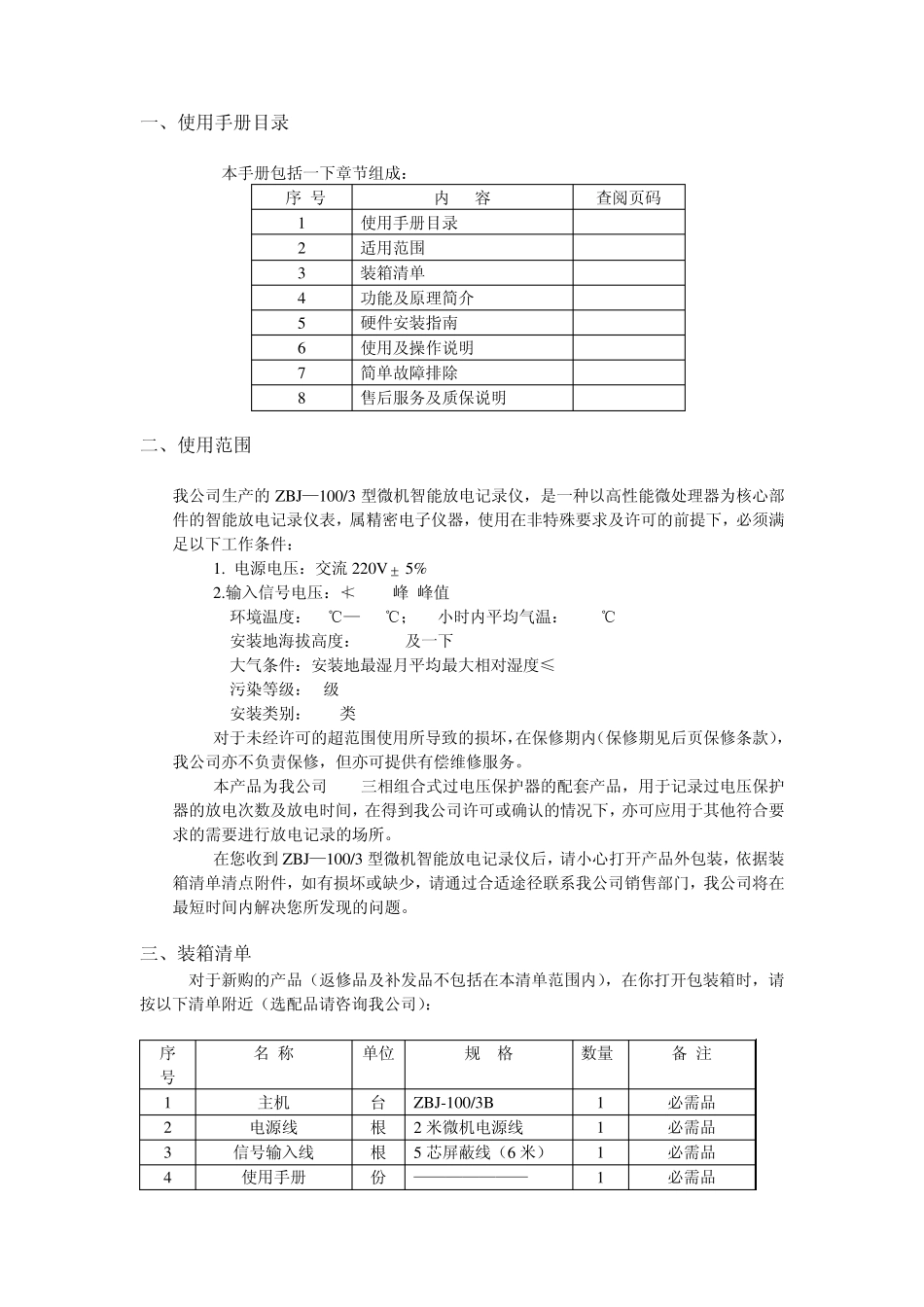

Z BJ-100/3 型微机智能放电记录仪 中文使用手册 警告！ 为确保正确安装、使用我公司生产的ZBJ—100/3 型微机智能放电记录仪，请详细阅读本使用说明手册，避免不必要的设备损坏及其它事故的发生！同时请您务必主要完好保存本手册，以备需要时查阅。本手册内容的修改，恕不另行通知。 安 徽 巨 森 电 器 有 限 公 司 ANHUI JUSON ELECTRTCAL . , Ltd 一、使用手册目录 本手册包括一下章节组成： 序 号 内 容 查阅页码 1 使用手册目录 2 适用范围 3 装箱清单 4 功能及原理简介 5 硬件安装指南 6 使用及操作说明 7 简单故障排除 8 售后服务及质保说明 二、使用范围 我公司生产的ZBJ—100/3 型微机智能放电记录仪，是一种以高性能微处理器为核心部件的智能放电记录仪表，属精密电子仪器，使用在非特殊要求及许可的前提下，必须满足以下工作条件： 1. 电源电压：交流 220V  5% 2.输入信号电压：≮100V峰-峰值 3.环境温度：-5℃—+40℃；24小时内平均气温：<+40℃ 4.安装地海拔高度：3000m及一下 5.大气条件：安装地最湿月平均最大相对湿度≤90% 6.污染等级：3级 7.安装类别：III类 对于未经许可的超范围使用所导致的损坏，在保修期内（保修期见后页保修条款），我公司亦不负责保修，但亦可提供有偿维修服务。 本产品为我公司JPB三相组合式过电压保护器的配套产品，用于记录过电压保护器的放电次数及放电时间，在得到我公司许可或确认的情况下，亦可应用于其他符合要求的需要进行放电记录的场所。 在您收到 ZBJ—100/3 型微机智能放电记录仪后，请小心打开产品外包装，依据装箱清单清点附件，如有损坏或缺少，请通过合适途径联系我公司销售部门，我公司将在最短时间内解决您所发现的问题。 三、装箱清单 对于新购的产品（返修品及补发品不包括在本清单范围内），在你打开包装箱时，请按以下清单附近（选配品请咨询我公司）： 序 号 名 称 单位 规 格 数量 备 注 1 主机 台 ZBJ-100/3B 1 必需品 2 电源线 根 2 米微机电源线 1 必需品 3 信号输入线 根 5 芯屏蔽线（6 米） 1 必需品 4 使用手册 份 ——————— 1 必需品 5 紧固螺栓 套 M4-15 1 必需品 *6 通讯线 根 2 芯屏蔽双绞线 1 选配品 *7 上位机软件磁盘 张 3.5 寸软盘 1 选配品 四、功能及原理简介 ZBJ—100/3 型微机智能放电记录仪功能及特点如下： 1.具有良...
