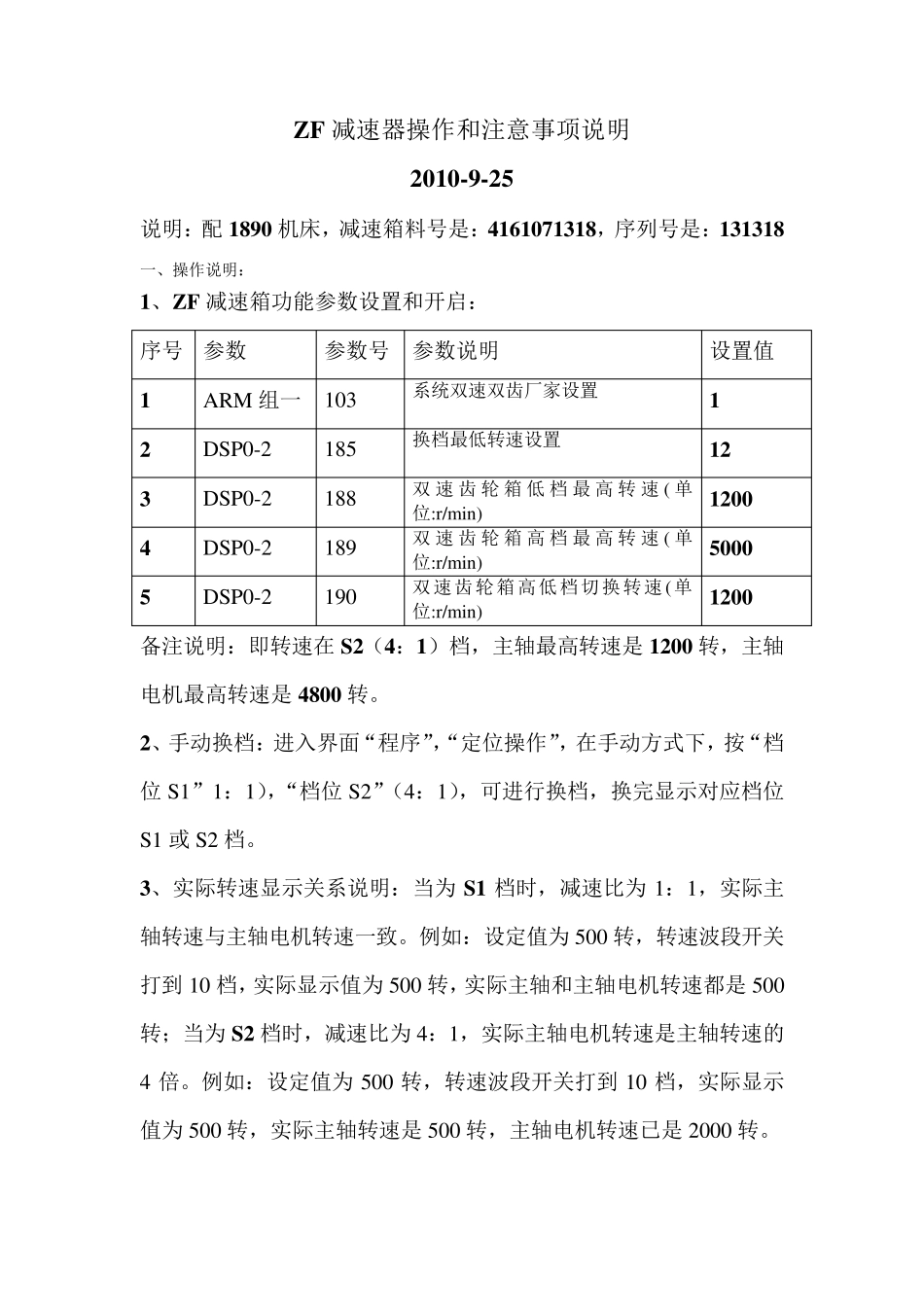

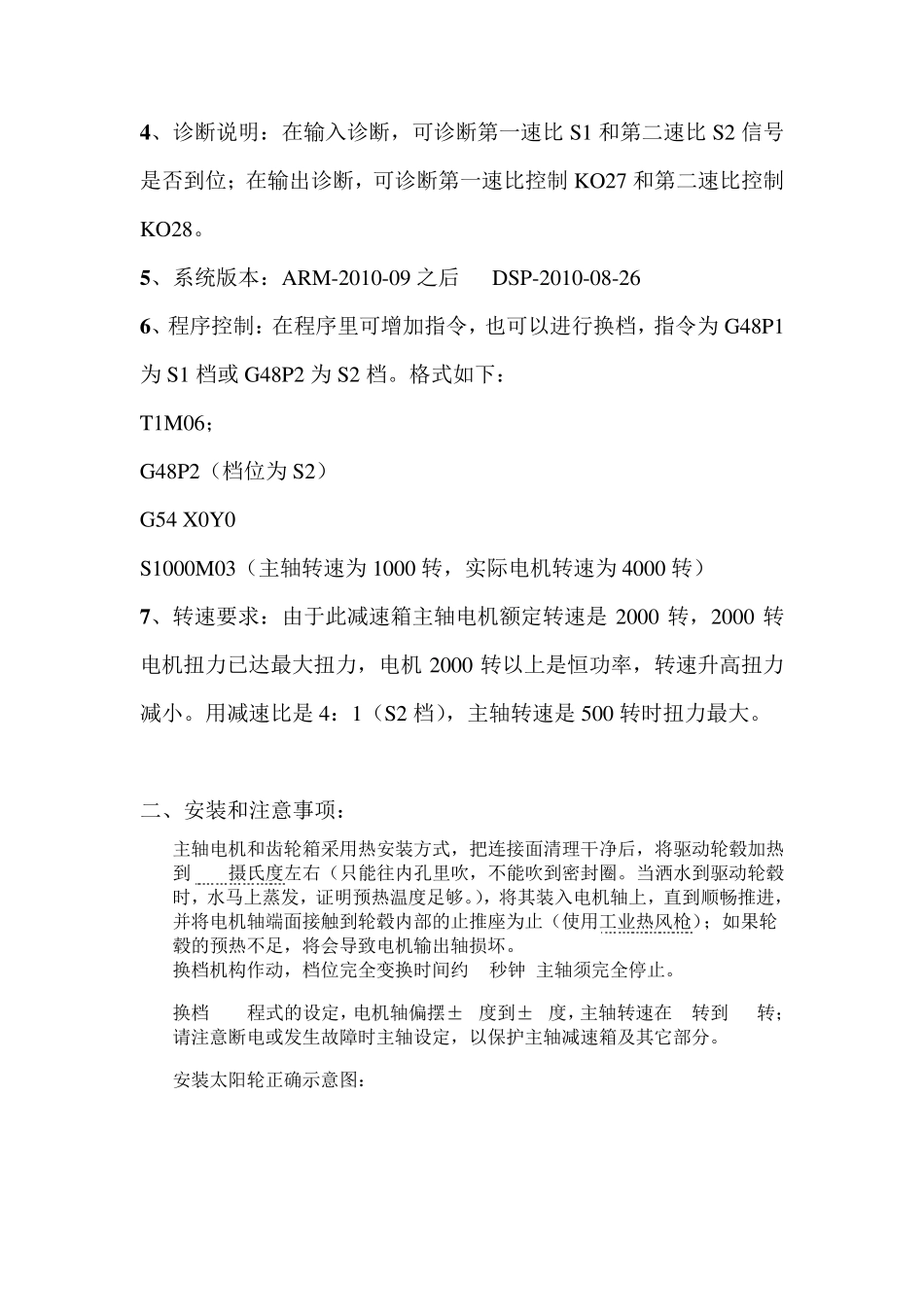

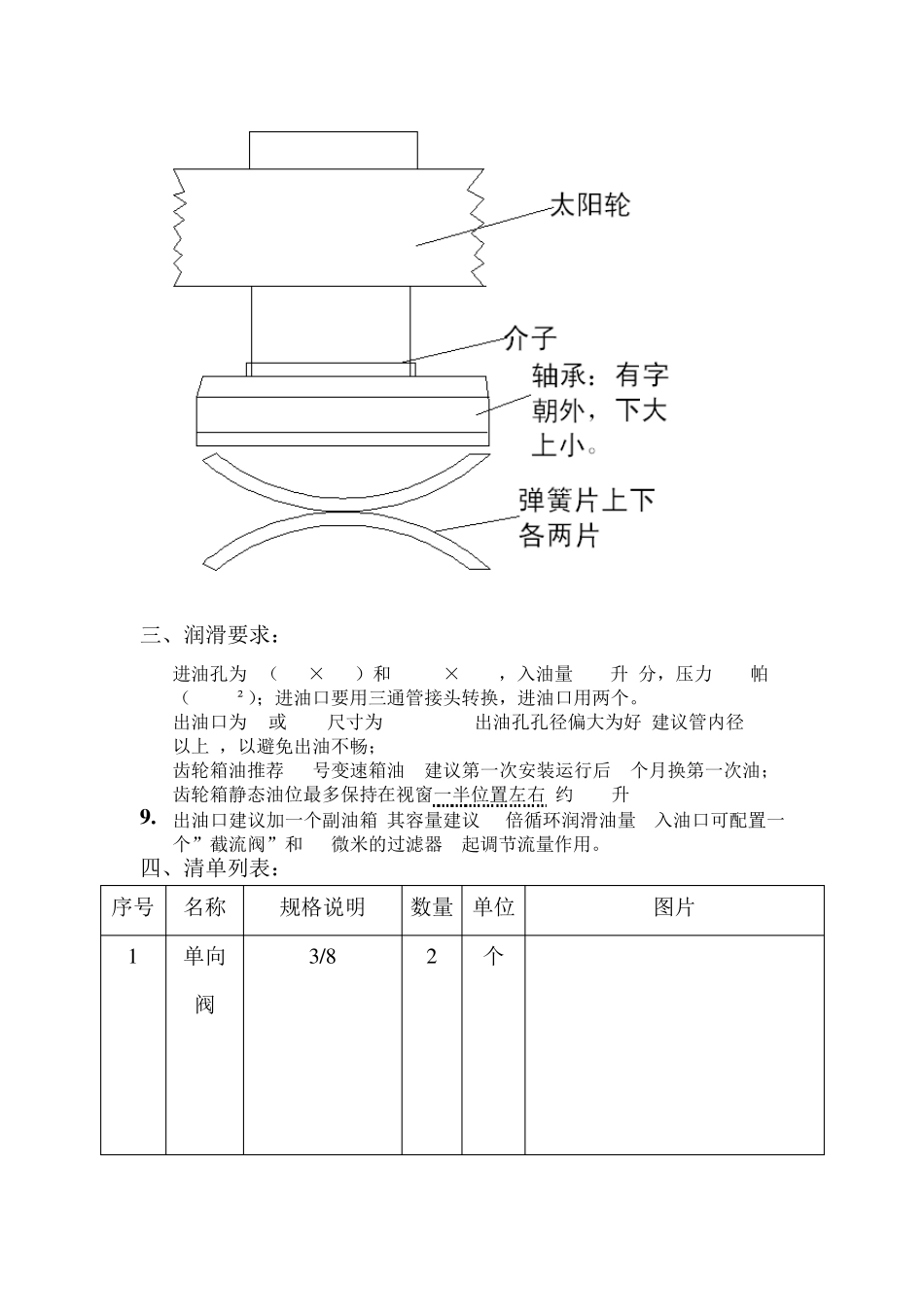

ZF 减速器操作和注意事项说明 2010-9-25 说明：配1890 机床，减速箱料号是：4161071318，序列号是：131318 一、操作说明： 1、ZF 减速箱功能参数设置和开启： 序号 参数 参数号 参数说明 设置值 1 ARM 组一 103 系统双速双齿厂家设置 1 2 DSP0-2 185 换档最低转速设置 12 3 DSP0-2 188 双速齿轮箱低档最高转速( 单位:r/min) 1200 4 DSP0-2 189 双速齿轮箱高档最高转速( 单位:r/min) 5000 5 DSP0-2 190 双速齿轮箱高低档切换转速(单位:r/min) 1200 备注说明：即转速在S2（4：1）档，主轴最高转速是1200 转，主轴电机最高转速是4800 转。 2、手动换档：进入界面“程序”，“定位操作”，在手动方式下，按“档位S1”1：1），“档位S2”（4：1），可进行换档，换完显示对应档位S1 或 S2 档。 3、实际转速显示关系说明：当为 S1 档时，减速比为 1：1，实际主轴转速与主轴电机转速一致。例如：设定值为 500 转，转速波段开关打到 10 档，实际显示值为 500 转，实际主轴和主轴电机转速都是500转；当为 S2 档时，减速比为 4：1，实际主轴电机转速是主轴转速的4 倍。例如：设定值为 500 转，转速波段开关打到 10 档，实际显示值为 500 转，实际主轴转速是500 转，主轴电机转速已是2000 转。 4 、诊断说明：在输入诊断，可诊断第一速比 S1 和第二速比 S2 信号是否到位；在输出诊断，可诊断第一速比控制 KO27 和第二速比控制KO28。 5 、系统版本：ARM-2010-09 之后 DSP-2010-08-26 6 、程序控制：在程序里可增加指令，也可以进行换档，指令为 G48P1为 S1 档或 G48P2 为 S2 档。格式如下： T1M06； G48P2（档位为 S2） G54 X0Y0 S1000M03（主轴转速为 1000 转，实际电机转速为 4000 转） 7 、转速要求：由于此减速箱主轴电机额定转速是 2000 转，2000 转电机扭力已达最大扭力，电机 2000 转以上是恒功率，转速升高扭力减小。用减速比是 4：1（S2 档），主轴转速是 500 转时扭力最大。 二、安装和注意事项： 1. 主轴电机和齿轮箱采用热安装方式，把连接面清理干净后，将驱动轮毂加热到 120摄氏度左右（只能往内孔里吹，不能吹到密封圈。当洒水到驱动轮毂时，水马上蒸发，证明预热温度足够。），将其装入电机轴上，直到顺畅推进，并将电机轴端面接触到轮毂内部的止推座为止（使用工业热风枪）；如果轮毂的预热不足，将会导致电机输出轴损坏...
