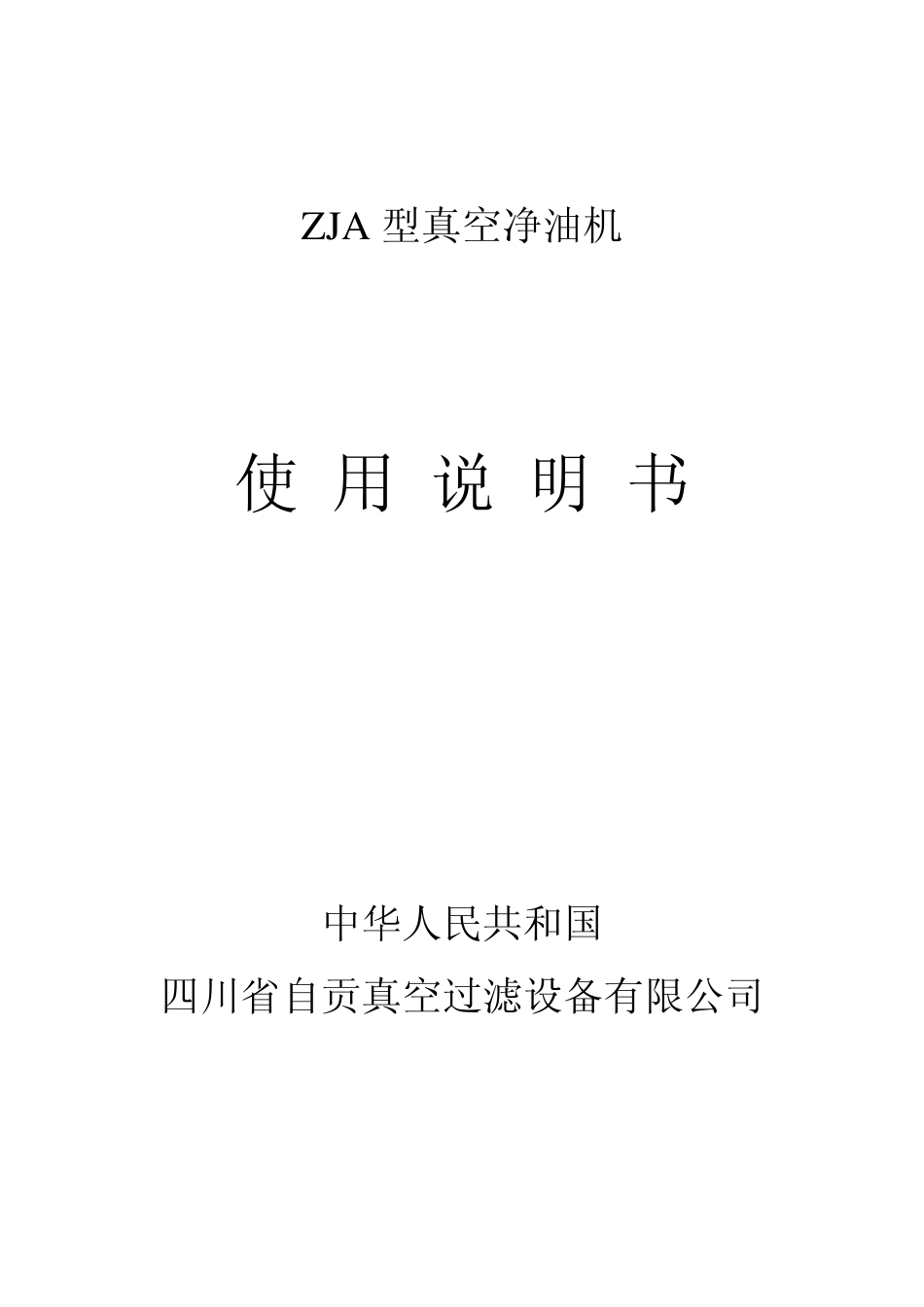

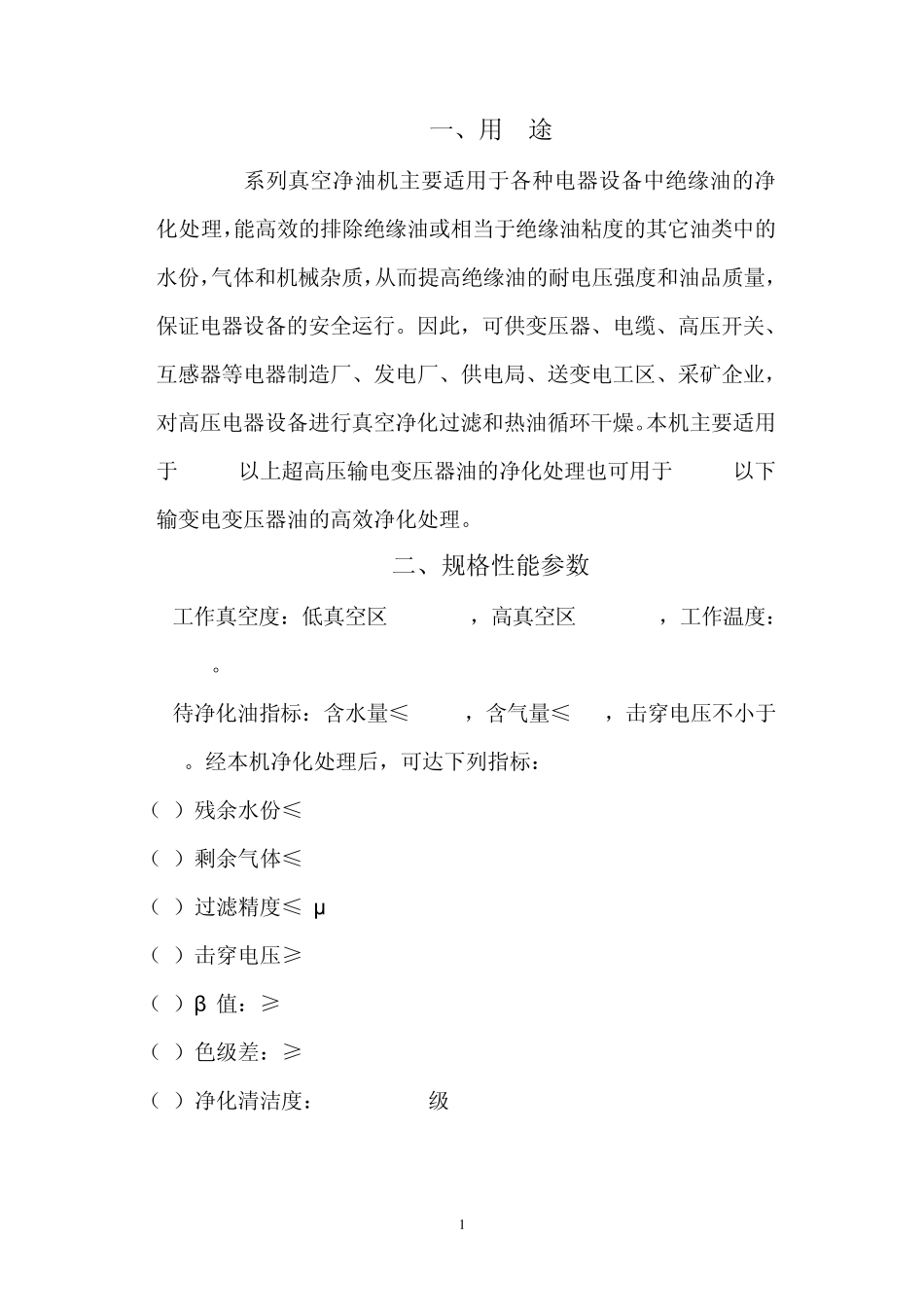

Z JA 型真空净油机 使 用 说 明 书 中华人民共和国 四川省自贡真空过滤设备有限公司 1 一、用 途 ZJA系列真空净油机主要适用于各种电器设备中绝缘油的净化处理，能高效的排除绝缘油或相当于绝缘油粘度的其它油类中的水份，气体和机械杂质，从而提高绝缘油的耐电压强度和油品质量，保证电器设备的安全运行。因此，可供变压器、电缆、高压开关、互感器等电器制造厂、发电厂、供电局、送变电工区、采矿企业，对高压电器设备进行真空净化过滤和热油循环干燥。本机主要适用于500KV以上超高压输电变压器油的净化处理也可用于500KV以下输变电变压器油的高效净化处理。 二、规格性能参数 工作真空度：低真空区6.66mba，高真空区1.33mba，工作温度：40-800C。 待净化油指标：含水量≤50PPm，含气量≤10%，击穿电压不小于30KV。经本机净化处理后，可达下列指标： （A）残余水份≤3PPm （B）剩余气体≤ 0.07% （C）过滤精度≤3μ m （D）击穿电压≥65KV （E）β 值：≥15 （F）色级差：≥3 （G）净化清洁度：NAS1638 4级 2 序 号 名 称 型 号 ZJA-3BY 1 净油能力(L/h) 3000 2 极限真空度(Pa) ≤7 3 工作真空度(MPa) 0.09-0.096 4 工作温度(0C) 40-80 5 过滤压力(MPa) ≤0.5 6 排油压力(MPa) ≤0.5 7 额定容量（L/min） 50 8 冷却方式 水冷 9 绝缘等级 F 10 防护等级 IP55 11 噪声 ≤85db（A） 12 总配套功率（KW） 37．8 13 电源 380V,50Hz 14 进油口径(mm) 32 15 排油口径(mm) 32 16 重量(Kg) 1100 四、工作原理 ZJA系列真空净油机是在真空状态的外界大气压作用下，把油经粗滤器压入加热器，进入真空罐，经真空罐在负压的条件下，使油液在不平衡压力环境中油液中的水份，气体在脱气元件的帮助下冲破油膜而析出，迅速蒸发，被两级真空泵抽除，净油再经过高精度的过滤器净化，最终达到油品的脱气、脱水、过滤机械杂质的目的。提高变压器油的耐压值及油品质量，保护电器设备的安全运行。 真空净油机的使用范围及真空度、油温、水温关系： （1 ） 水的汽化温度与油温、真空度的关系对照表： 3 真空度（毫米水银柱） 水的汽化温度 油 温 -750 10℃ ＞20℃ -742 20℃ ＞30℃ -727 30℃ ＞40℃ -714 35℃ ＞45℃ （2）水的饱和曲线图 温度真空压力（负） （3）海拔高度与真空度换算表 真 空 度 海拔高度 （m ） （-MPa） （m m Hg） 0.10...
