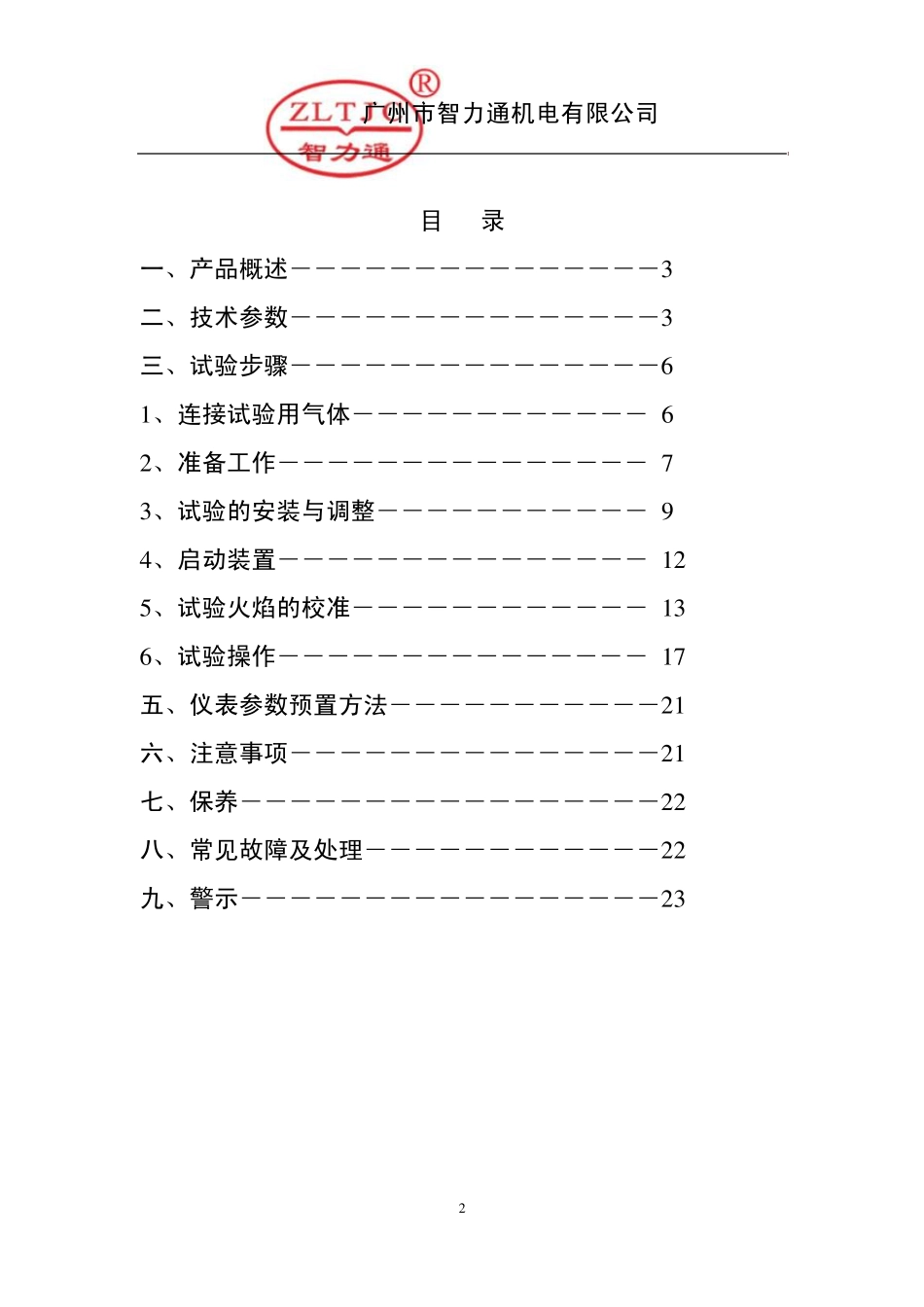

广州市智力通机电有限公司 1 ZLT-UL94 水平垂直燃烧试验装置 使用说明书 广州市智力通机电有限公司 广州市智力通机电有限公司 2 目 录 一、产品概述―――――――――――――――3 二、技术参数―――――――――――――――3 三、试验步骤―――――――――――――――6 1 、连接试验用气体―――――――――――― 6 2 、准备工作――――――――――――――― 7 3 、试验的安装与调整――――――――――― 9 4 、启动装置――――――――――――――― 1 2 5 、试验火焰的校准―――――――――――― 1 3 6 、试验操作――――――――――――――― 1 7 五、仪表参数预置方法―――――――――――2 1 六、注意事项―――――――――――――――2 1 七、保养―――――――――――――――――2 2 八、常见故障及处理――――――――――――2 2 九、警示―――――――――――――――――2 3 广州市智力通机电有限公司 3 ZLT-UL94 水平垂直燃烧试验装置 一、 产品介绍： 本试验设备根据IEC60695、 GB5169、 UL94 等标准的相关条款要求而设计制造的,模拟电工电子产品周围发生着火时早期阶段火焰的影响，以便通过模拟技术评定着火危险程度，主要用于对塑料及其他非金属材料部件样品、固体材料和按ISO845 的方法测定时视在密度不小于250kg/m'的泡沫塑料的相对燃烧特性进行水平、垂直可燃性试验。 本产品采用积分式进气点火系统，燃烧延时仅0.1 秒，确保气体的充分燃烧时间；黑色背景，多功能火焰量规，火焰调节工作变得简单；箱体全不锈钢，观察窗口大；进口高精度数显仪表，外形美观；集多项国内外同类产品的优点，性能稳定，操作方便。 二、 技术参数 火焰功率 50W(V-0、V-1) 500W（5VA、5VB） 符合标准 UL94、IEC60695-11-4、IEC60695-11-10 UL94、IEC60695-11-3 、IEC60695-11-20 计时装置 9999X0.1s 9999X0.1s 燃烧角度 0°、20°、45° 0°、20°、45° 火焰高度 总高度20±2mm 内焰40±2mm 总高度125 测温距离 10±1mm 55±1mm 喷灯标准 IEC60695-11-4,UL94 IEC60695-11-3,UL94 温度检测 MAX 1100°C，热电偶：K 型 MAX 1100°C，热电偶：K 型 气体流量 105 ± 5 ml/min 965±30ml/min 水柱高度 <10mm 125±5mm 校验时间 100±5°C 升到 700±3°C 的时间为 44±2S 100±5°C 升到 700±3°C 的时间...
