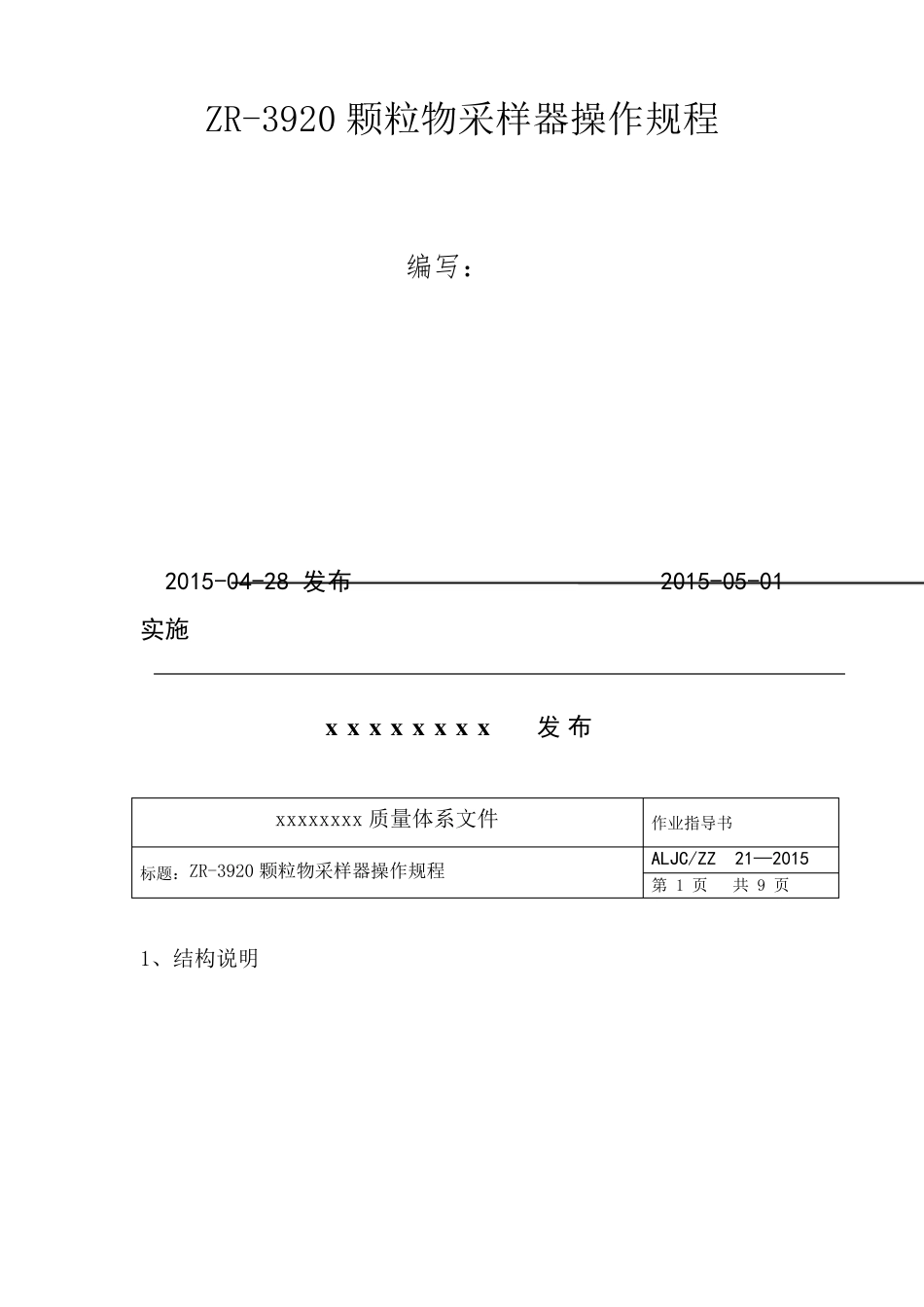

ZR-3920 颗粒物采样器操作规程 编写: 2015-04-28 发布 2015-05-01实施 x x x x x x x x 发布 xxxxxxxx 质量体系文件 作业指导书 标题:ZR-3920 颗粒物采样器操作规程 ALJC/ZZ 21—2015 第 1 页 共 9 页 1、结构说明 2、操作说明 2.1 开机操作 采样器接入交流 220V 电源后,按下 ON/OFF 电源开关后,采样器开机,显示软件版本号、仪器编号等信息。 2.2 主界面操作 采样器开机自检后,主界面显示如图 2-1 所示: 图 2-1 主界面 xxxxxxxx 质量体系文件 作业指导书 标题:ZR-3920 颗粒物采样器操作规程 ALJC/ZZ 21— 2015 第 2 页 共 9 页 “设置”菜单,可以分别对气压、温度、时间、日期及保温箱参数进行设置。 “采样”菜单,可以设定采样流量、采样时间、启动时刻、间隔时间和采样 次数等参数以及启动采样操作。 “维护”菜单,可以对采样器的各种参数进行标定,所有参数在出厂时已标 定好,用户不必再次标定。 “查询”菜单,可以查询以往采样数据和掉电数据,若采样器配备蓝牙打印 机,还可以将采样文件通过打印机打印出来。 “U 盘导出”菜单,可以将采样数据和掉电数据导出到 U 盘中,方便保存查 看。 “打印”菜单,可以将采样数据和掉电数据批量打印。 界面中右上角显示当前的系统时间。 2.3 系统设置 主界面选中“设置”菜单,采样器进入系统设置界面,如图 2-2所示: 图 2-2 系统设置界面 xxxxxxxx 质量体系文件 作业指导书 标题:ZR-3920 颗粒物采样器操作规程 ALJC/ZZ 21— 2015 第 3 页 共 9 页 该界面主要设定环境温度和大气压为测量方式或者输入方式,另外可对系统 日期、时间及背光进行调整。按“Home”键返回主界面。 2.4 采样设置 主界面选中“采样”菜单,采样器进入采样参数设置界面,如图2-3 所示: 图 2-3 采样设置界面 选择“A 路”菜单,然后设置具体的采样参数(如图 6 所示),该界面主要 对仪器的采样流量、采样时长、启动时刻、间隔时长和采样次数等参数进行设置。 如上图所示,采样器设定的 A 路采样流量为0.5L/min,采样时长 1 小时,启动 时刻 09:00,间隔时间1 小时,采样次数 2 次。 选择“B 路”“TSP”菜单,继续设置“B 路”和“TSP”采样参数。 采样器具有两种采样模式,定时启动模式和立即启动模式,定时启动模式为 按照设定的启动时刻启动采样,立即启动模式为按照当前时刻立...
