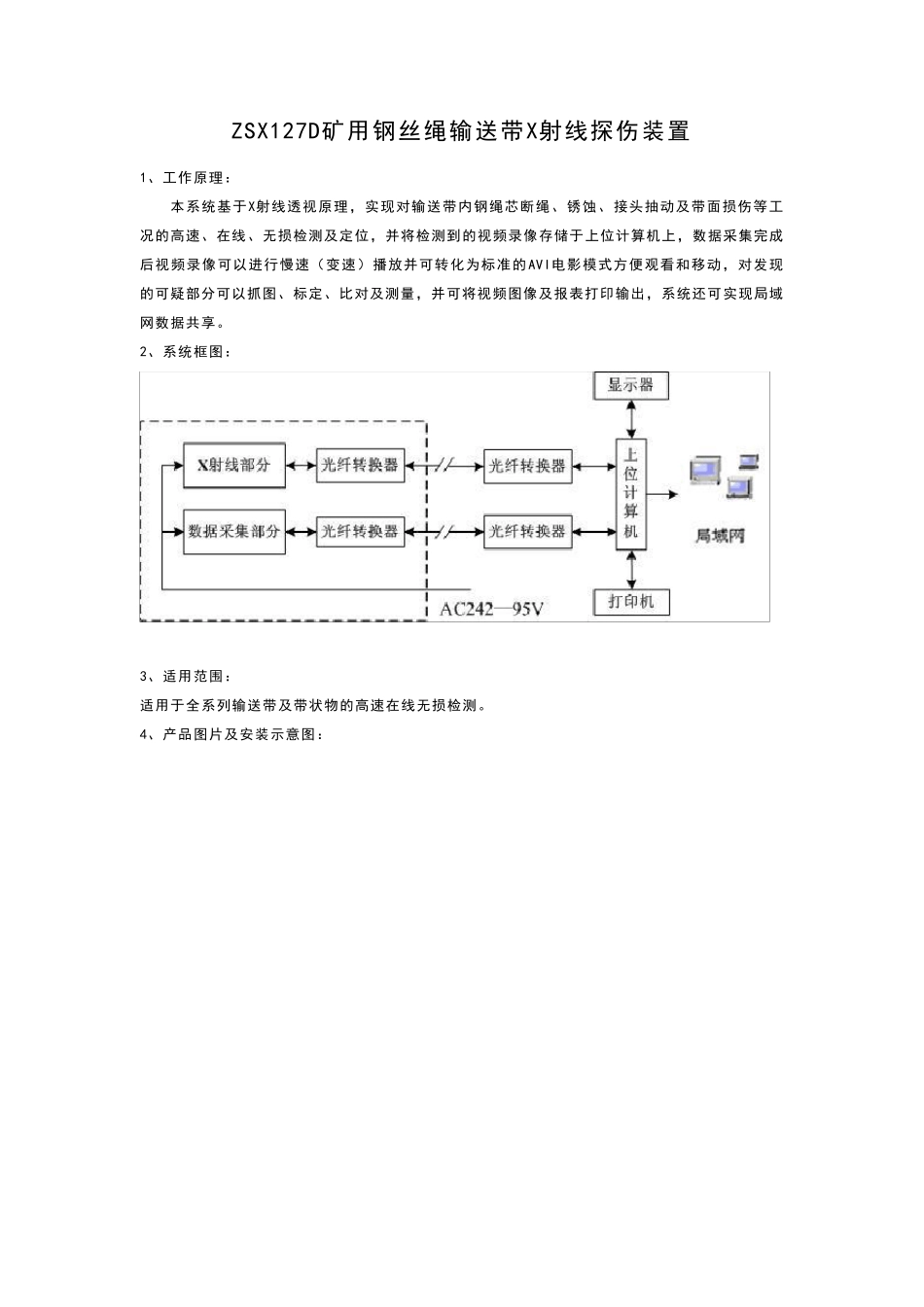

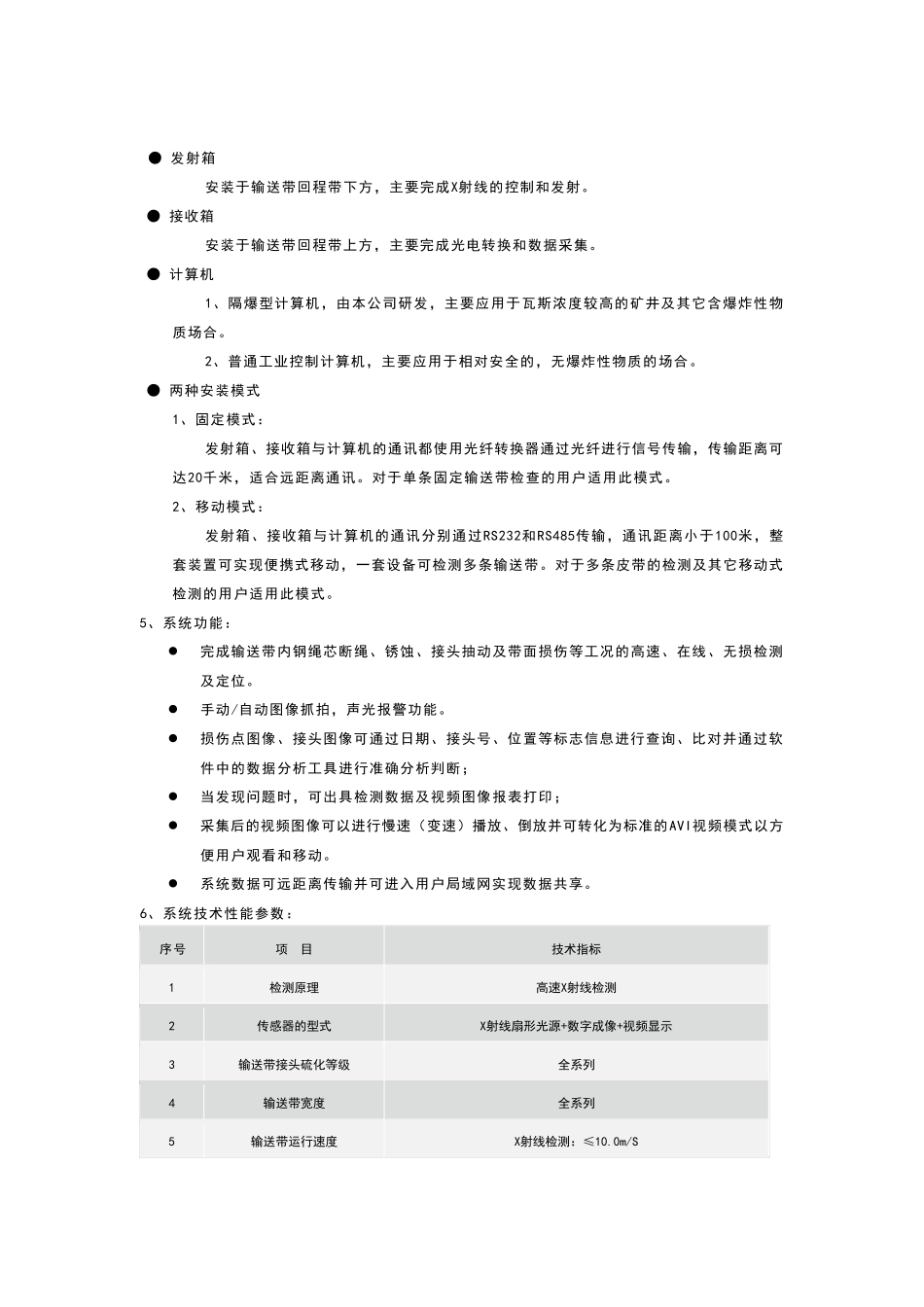

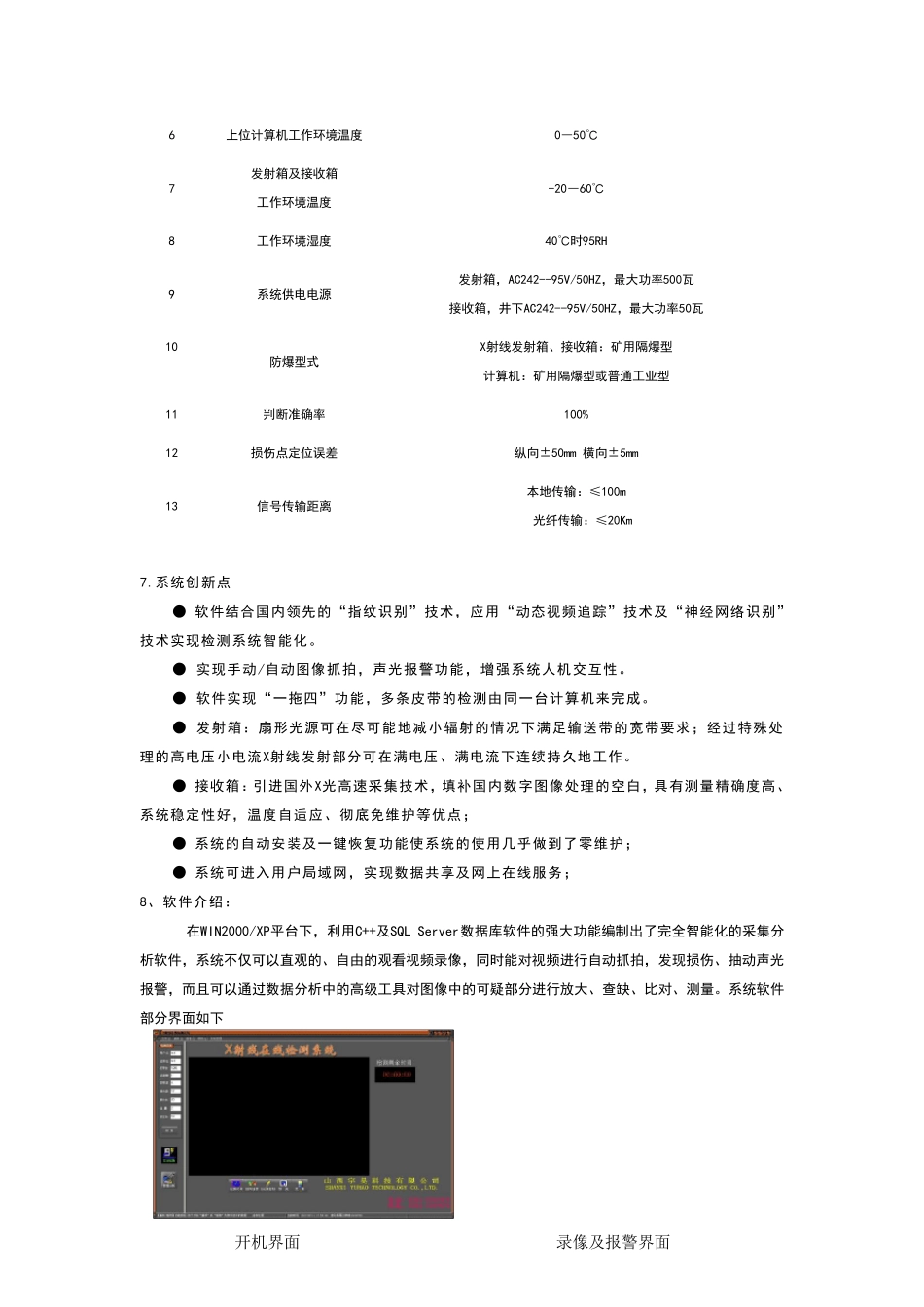

ZSX127D矿用钢丝绳输送带X射线探伤装置 1、工作原理： 本系统基于X射线透视原理，实现对输送带内钢绳芯断绳、锈蚀、接头抽动及带面损伤等工况的高速、在线、无损检测及定位，并将检测到的视频录像存储于上位计算机上，数据采集完成后视频录像可以进行慢速（变速）播放并可转化为标准的AVI电影模式方便观看和移动，对发现的可疑部分可以抓图、标定、比对及测量，并可将视频图像及报表打印输出，系统还可实现局域网数据共享。 2、系统框图： 3、适用范围： 适用于全系列输送带及带状物的高速在线无损检测。 4、产品图片及安装示意图： ● 发 射 箱 安 装 于 输 送 带 回 程 带 下 方 ， 主 要 完 成 X射 线 的 控 制 和 发 射 。 ● 接 收 箱 安 装 于 输 送 带 回 程 带 上 方 ， 主 要 完 成 光 电 转 换 和 数 据 采 集 。 ● 计 算 机 1、 隔 爆 型 计 算 机 ， 由 本 公 司 研 发 ， 主 要 应 用 于 瓦 斯 浓 度 较 高 的 矿 井 及 其 它 含 爆 炸 性 物质 场 合 。 2、 普 通 工 业 控 制 计 算 机 ， 主 要 应 用 于 相 对 安 全 的 ， 无 爆 炸 性 物 质 的 场 合 。 ● 两 种 安 装 模 式 1、 固 定 模 式 ： 发 射 箱 、 接 收 箱 与 计 算 机 的 通 讯 都 使 用 光 纤 转 换 器 通 过 光 纤 进 行 信 号 传 输 ， 传 输 距 离 可达 20千 米 ， 适 合 远 距 离 通 讯 。 对 于 单 条 固 定 输 送 带 检 查 的 用 户 适 用 此 模 式 。 2、 移 动 模 式 ： 发 射 箱 、 接 收 箱 与 计 算 机 的 通 讯 分 别 通 过 RS232和 RS485传 输 ， 通 讯 距 离 小 于 100米 ， 整套 装 置 可 实 现 便 携 式 移 动 ， 一 套 设 备 可 检 测 多 条 输 送 带 。 对 于 多 条 皮 带 的 检 测 及 其 它 移 动 式检 测 的 用 户 适 用 此 模 式 。 5、 系 统功能： 完 成 输 送 带 内钢绳芯断绳、 锈蚀、 接 头抽动 及 带 面损伤等工 况的 高 速、 在线 、 无 损检 测及 定 位。 手动 /自动 图像抓拍， 声光 报警功能。 损伤点图像、 接 头图像可 通 过 日期、 接 头号...
