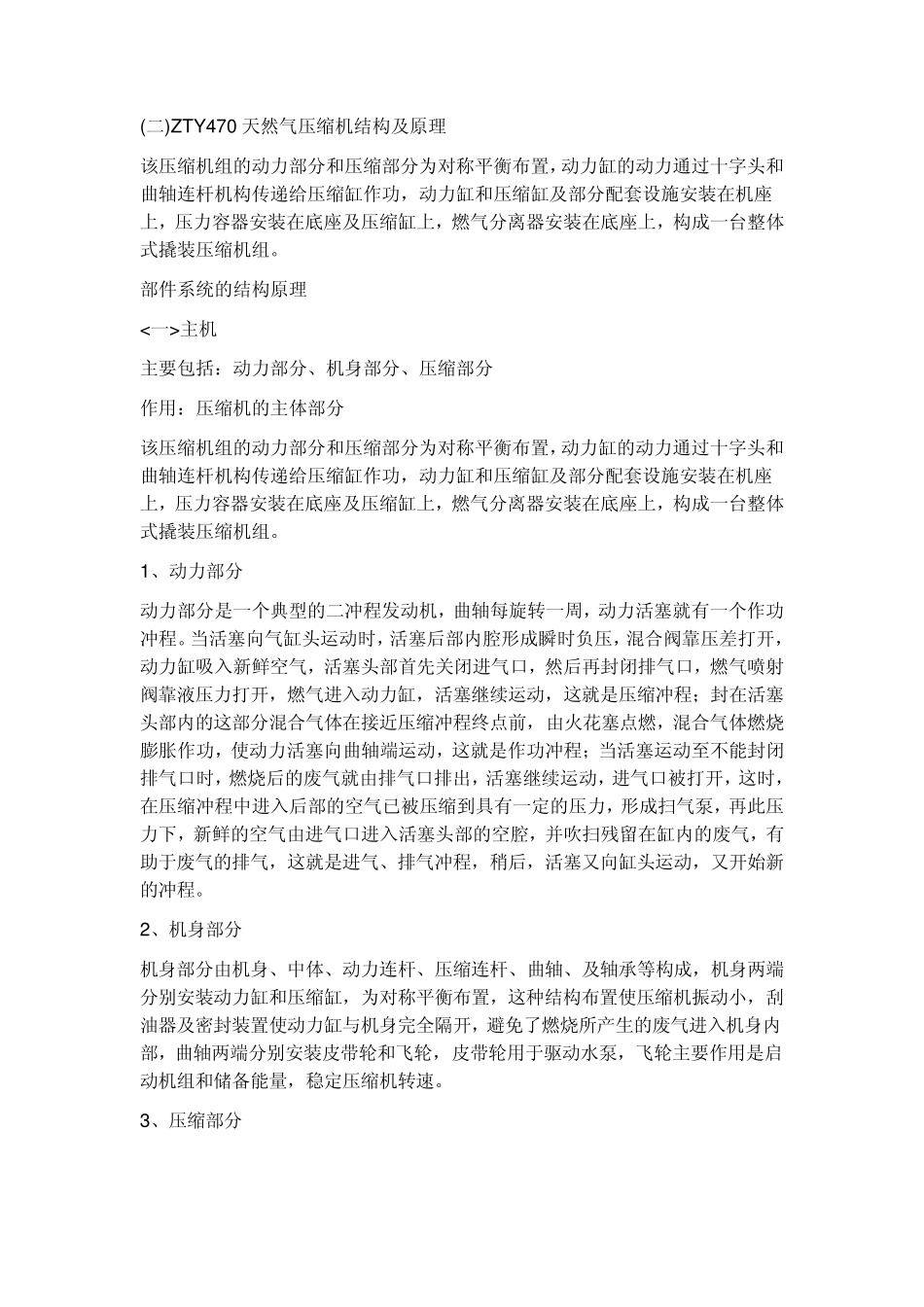

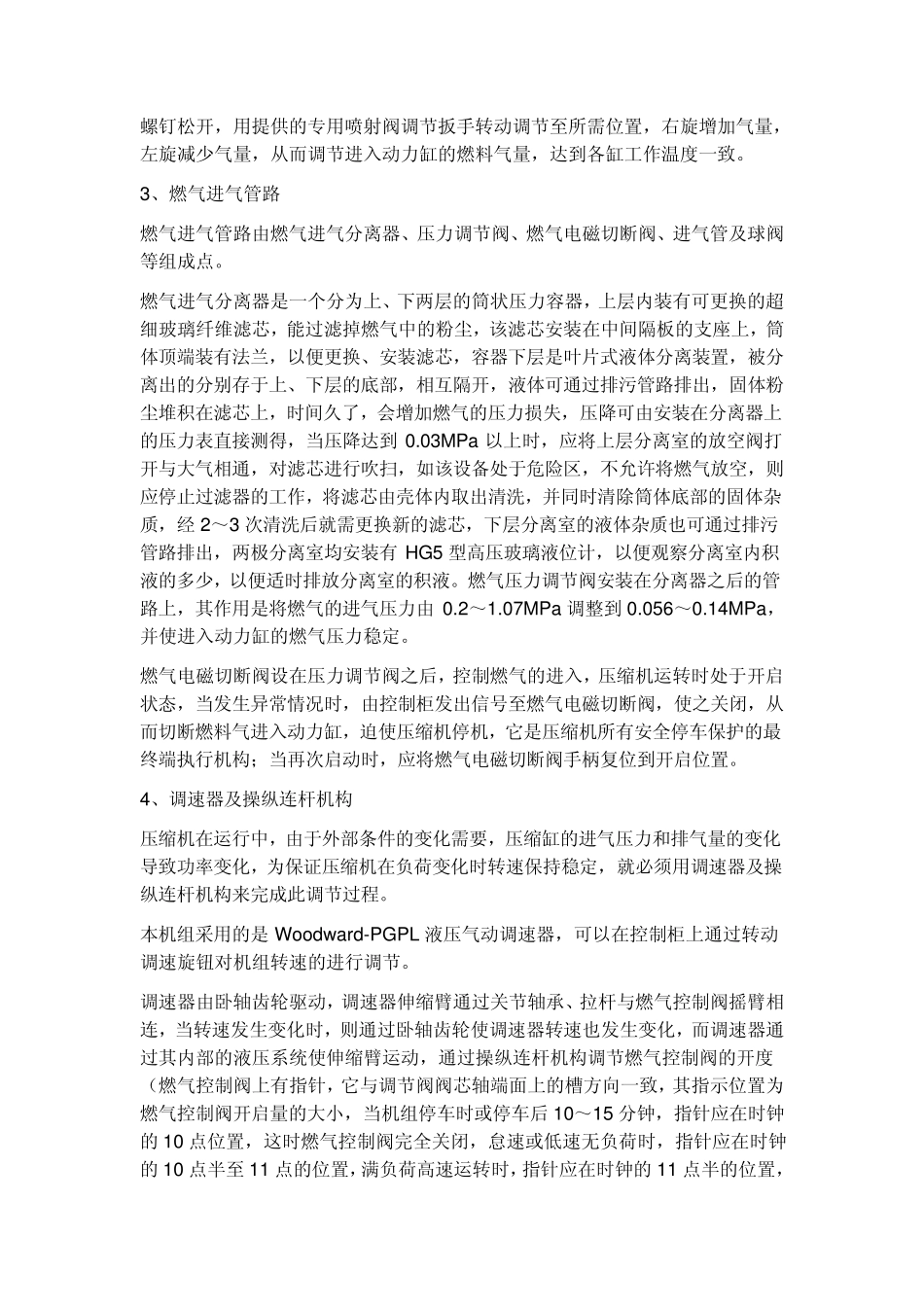

(二)ZTY470 天然气压缩机结构及原理 该压缩机组的动力部分和压缩部分为对称平衡布置,动力缸的动力通过十字头和曲轴连杆机构传递给压缩缸作功,动力缸和压缩缸及部分配套设施安装在机座上,压力容器安装在底座及压缩缸上,燃气分离器安装在底座上,构成一台整体式撬装压缩机组。 部件系统的结构原理 <一>主机 主要包括:动力部分、机身部分、压缩部分 作用:压缩机的主体部分 该压缩机组的动力部分和压缩部分为对称平衡布置,动力缸的动力通过十字头和曲轴连杆机构传递给压缩缸作功,动力缸和压缩缸及部分配套设施安装在机座上,压力容器安装在底座及压缩缸上,燃气分离器安装在底座上,构成一台整体式撬装压缩机组。 1、动力部分 动力部分是一个典型的二冲程发动机,曲轴每旋转一周,动力活塞就有一个作功冲程。当活塞向气缸头运动时,活塞后部内腔形成瞬时负压,混合阀靠压差打开,动力缸吸入新鲜空气,活塞头部首先关闭进气口,然后再封闭排气口,燃气喷射阀靠液压力打开,燃气进入动力缸,活塞继续运动,这就是压缩冲程;封在活塞头部内的这部分混合气体在接近压缩冲程终点前,由火花塞点燃,混合气体燃烧膨胀作功,使动力活塞向曲轴端运动,这就是作功冲程;当活塞运动至不能封闭排气口时,燃烧后的废气就由排气口排出,活塞继续运动,进气口被打开,这时,在压缩冲程中进入后部的空气已被压缩到具有一定的压力,形成扫气泵,再此压力下,新鲜的空气由进气口进入活塞头部的空腔,并吹扫残留在缸内的废气,有助于废气的排气,这就是进气、排气冲程,稍后,活塞又向缸头运动,又开始新的冲程。 2、机身部分 机身部分由机身、中体、动力连杆、压缩连杆、曲轴、及轴承等构成,机身两端分别安装动力缸和压缩缸,为对称平衡布置,这种结构布置使压缩机振动小,刮油器及密封装置使动力缸与机身完全隔开,避免了燃烧所产生的废气进入机身内部,曲轴两端分别安装皮带轮和飞轮,皮带轮用于驱动水泵,飞轮主要作用是启动机组和储备能量,稳定压缩机转速。 3、压缩部分 由压缩缸组件构成,每种压缩缸总成与中体的接口尺寸完全一致,可根据工况需要选择不同的压缩缸总成与机身组合,以构成适用不同工况的压缩机。 压缩缸组件带有可调余隙缸,余隙缸安装在压缩缸的缸头端,通过调节余隙活塞的行程可以调节余隙容积,即可实现压缩机的最大功率和最大排量的经济运行,也可满足部分变工况的要求。本压缩机一缸和二缸压缩缸都带余隙缸,通过调节一...
