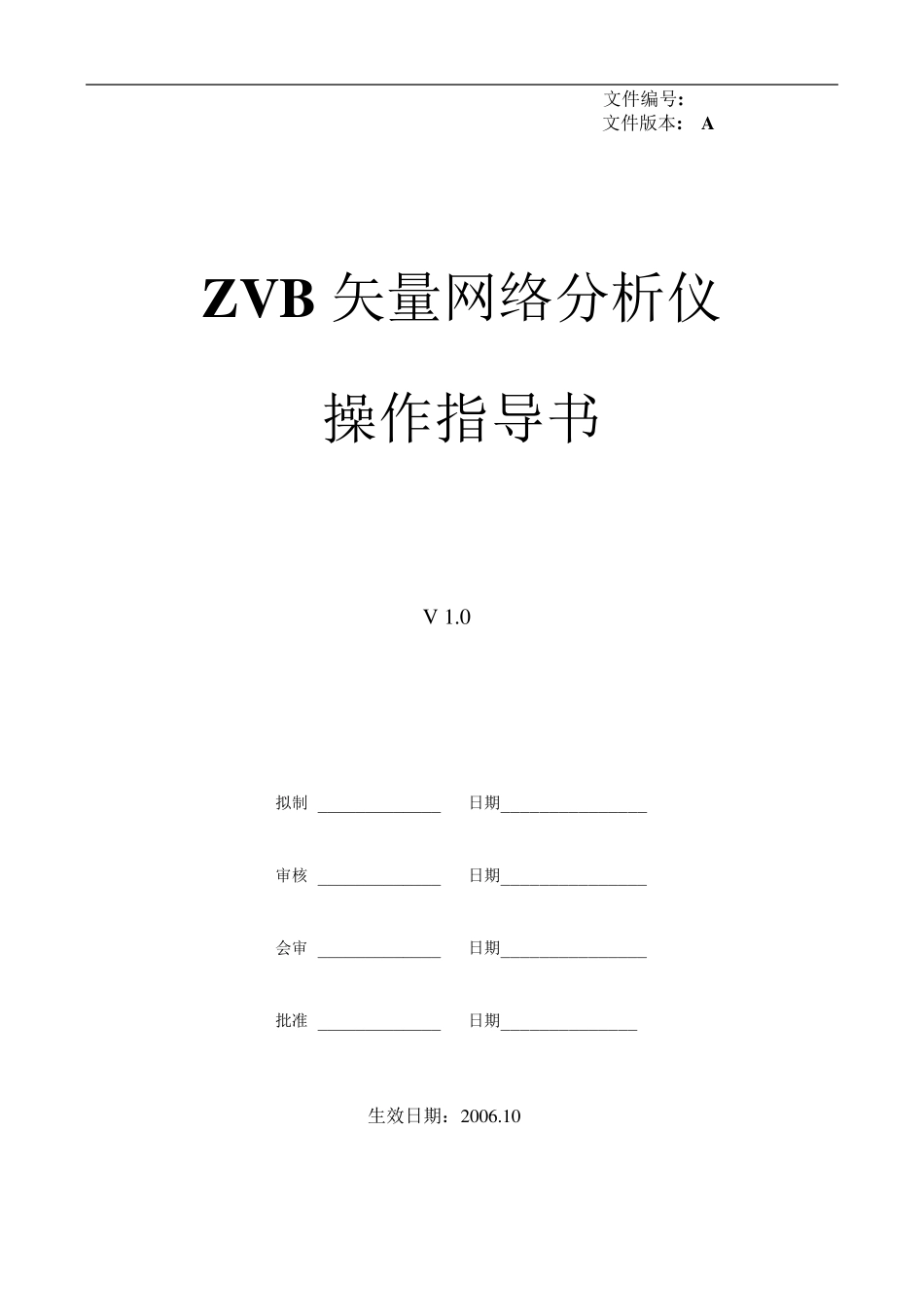

文件编号: 文件版本: A ZVB 矢量网络分析仪 操作指导书 拟制 _____________ 日期_______________ 审核 _____________ 日期_______________ 会审 _____________ 日期_______________ 批准 _____________ 日期______________ 生效日期：2006.10V 1.0 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 操作规范： 使用者要爱护仪器，确保文明使用。 1、 开机前确保稳压电源及仪器地线的正确连接。 2、 使用中要求必须佩戴防静电手镯。 3、 使用中不得接触仪器接头内芯（含连接电缆） 4、 使用时不允许工作台有较大振动。 5、 使用中不能随意切断电源，造成不正常关机。不能频繁开关机。 6、 使用射频电缆时不要用力大，确保电缆保持较大的弧度。用毕电缆接头上加接头盖。 7、 旋接接头时，要旋接头的螺套 ，尽量确保内芯不旋转。 8、 尽量协调、少用校准件。校准件用毕必须加盖放回器件盒。 9、 转接件用毕应加盖后放回盒中。 10、 停用时必须关机，关闭稳压电源。方可打扫卫生。 11、 无源器件调试必须佩戴干净的手套。 概述：1、本说明书主要为无源器件调试而做，涵盖了无源器件调试所需的矢量网络分析仪基本能，关于矢量网络分析仪的其它更进一步的使用，请参照仪器所附的使用说明书。 2、本说明书仅以ZVB4 矢量网络分析仪为例，对其它型号矢量网络分析仪，操作步骤基本相同，只是按键和菜单稍有差别。 3、仪器使用的一般要求仪器操作使用规范。 4、带方框的键如MEAS 键为仪器面板上的按键，方框内带单引号的键为软菜单（soft menu），即屏幕右侧所示菜单所对应的键，如‘dB Mag’。 5、本仪器几乎所有操作都可以通过鼠标进行。 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 首次发行 仪器典型使用流程图如下： 开机 设定功率 设定起始状态（要求见具体器件的工艺文件） 设置 显示 调用已存储状态 进行两通道校准 存储状态 按要求连接器件，测量 长时间停用－关机 Ⅰ、按...
