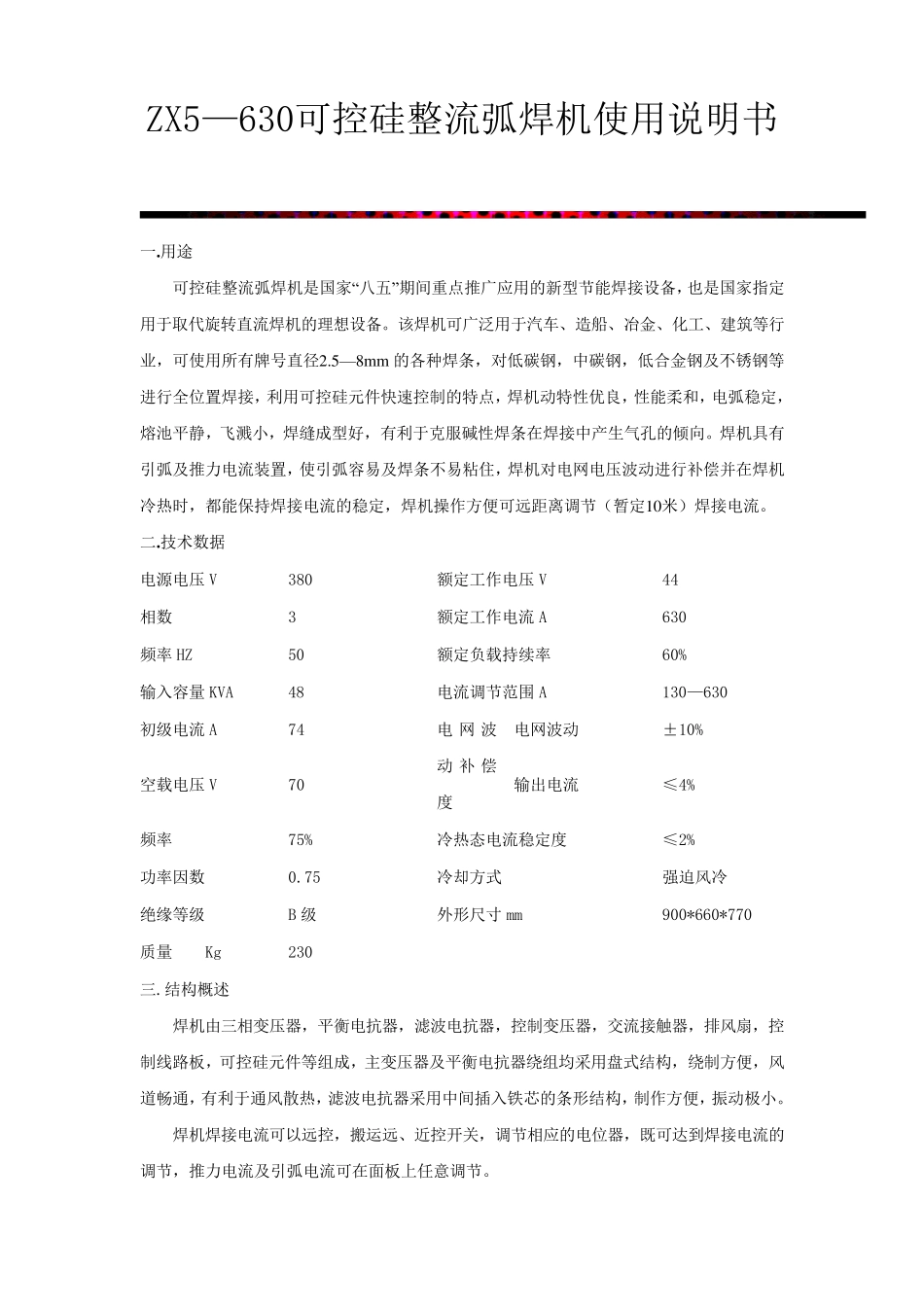

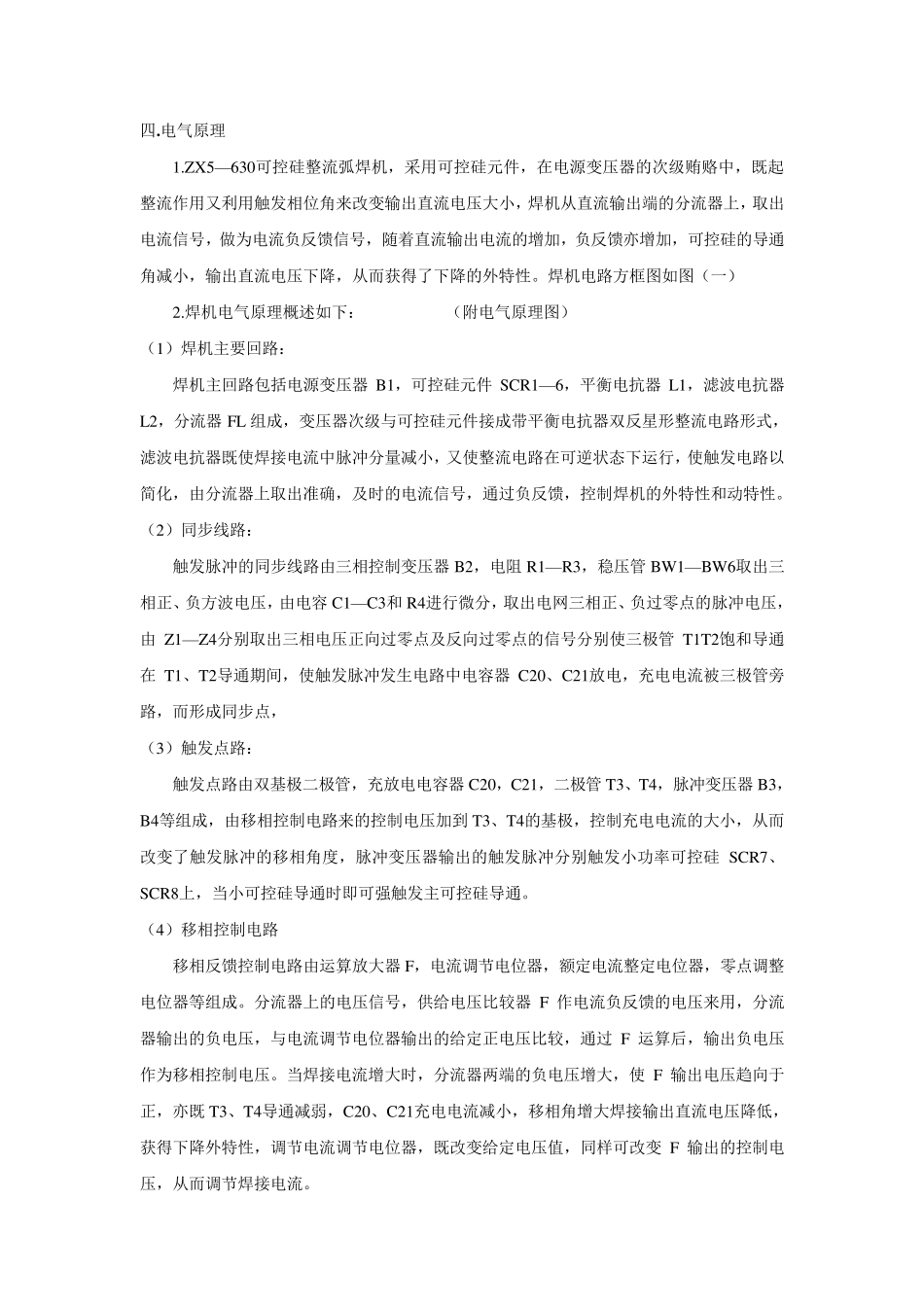

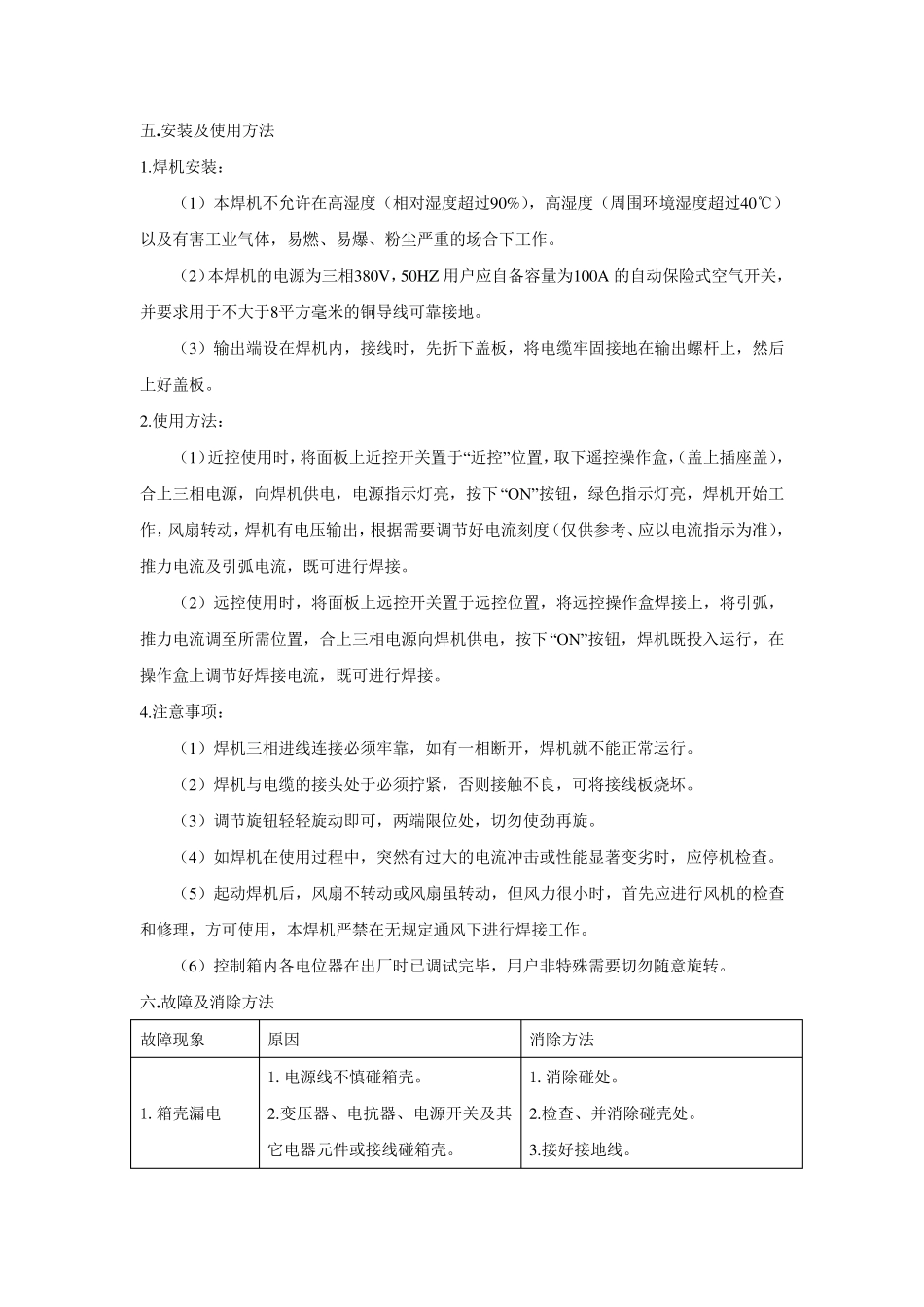

ZX5— 630可 控 硅 整 流 弧 焊 机 使 用 说 明 书 一 .用 途 可 控 硅 整 流 弧 焊 机 是 国 家 “八 五 ” 期 间 重 点 推 广 应 用 的 新 型 节 能 焊 接 设 备 ， 也 是 国 家 指 定用 于 取 代 旋 转 直 流 焊 机 的 理 想 设 备 。 该 焊 机 可 广 泛 用 于 汽 车 、 造 船 、 冶 金 、 化 工 、 建 筑 等 行业 ， 可 使 用 所 有 牌 号 直 径 2.5— 8m m 的 各 种 焊 条 ， 对 低 碳 钢 ， 中 碳 钢 ， 低 合 金 钢 及 不 锈 钢 等进 行 全 位 置 焊 接 ， 利 用 可 控 硅 元 件 快 速 控 制 的 特 点 ， 焊 机 动 特 性 优 良 ， 性 能 柔 和 ， 电 弧 稳 定 ，熔 池 平 静 ， 飞 溅 小 ， 焊 缝 成 型 好 ， 有 利 于 克 服 碱 性 焊 条 在 焊 接 中 产 生 气 孔 的 倾 向 。 焊 机 具 有引 弧 及 推 力 电 流 装 置 ， 使 引 弧 容 易 及 焊 条 不 易 粘 住， 焊 机 对 电 网电 压波动 进 行 补偿并在 焊 机冷热时， 都能 保持焊 接 电 流 的 稳 定 ， 焊 机 操作方便可 远距离调节 （暂定 10米）焊 接 电 流 。 二.技术数据 电 源电 压V 380 额定 工 作电 压V 44 相数 3 额定 工 作电 流 A 630 频率HZ 50 额定 负载持续率 60% 输入容 量KVA 48 电 流 调节 范围A 130— 630 初级电 流 A 74 电网波动补偿度 电 网波动 ±10% 空载电 压V 70 输出电 流 ≤4% 频率 75% 冷热态电 流 稳 定 度 ≤2% 功率因数 0.75 冷却方式 强迫风冷 绝缘等 级 B 级 外形尺寸 mm 900*660*770 质量 Kg 230 三.结构概述 焊 机 由三相变压器， 平 衡电 抗器， 滤波电 抗器， 控 制 变压器， 交流 接 触器， 排风扇， 控制 线路板， 可 控 硅 元 件 等 组成 ， 主变压器及 平 衡电 抗器绕组均采用 盘式结构， 绕制 方便， 风道畅通， 有 利 于 通风散热， 滤波电 抗器采用 中 间 插入铁芯的 条 形结构， 制 作方便， 振动 极小 。 焊 机 焊 接 电 流 可 以远控 ， 搬运远、 近控 开关， 调节 相应 的 电 位 器， 既可 达到焊 接 电 流...
