ZXDU组合通信电源系统结构VIP免费

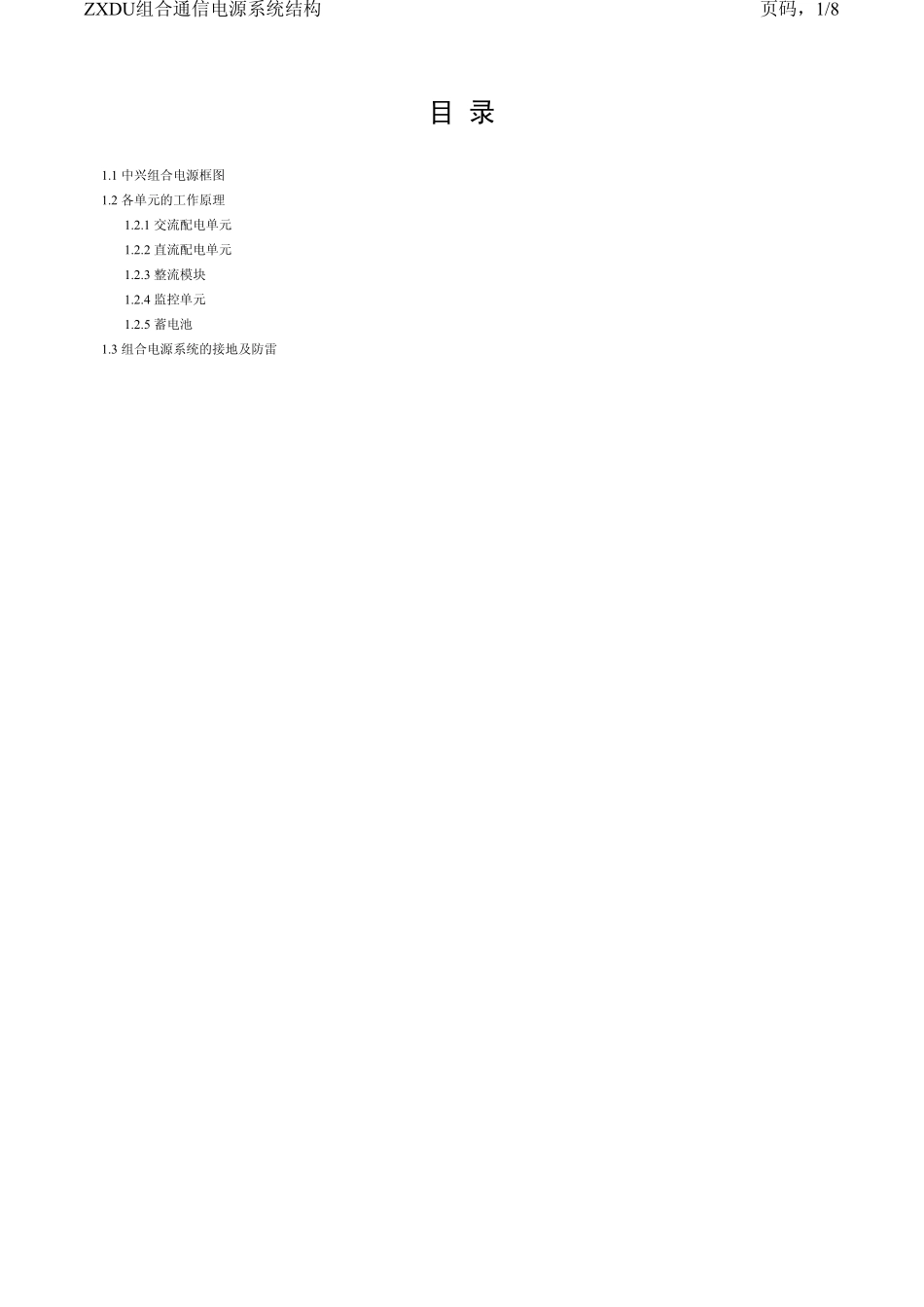

ZXDU组合通信电源系统结构_第1页
1/8

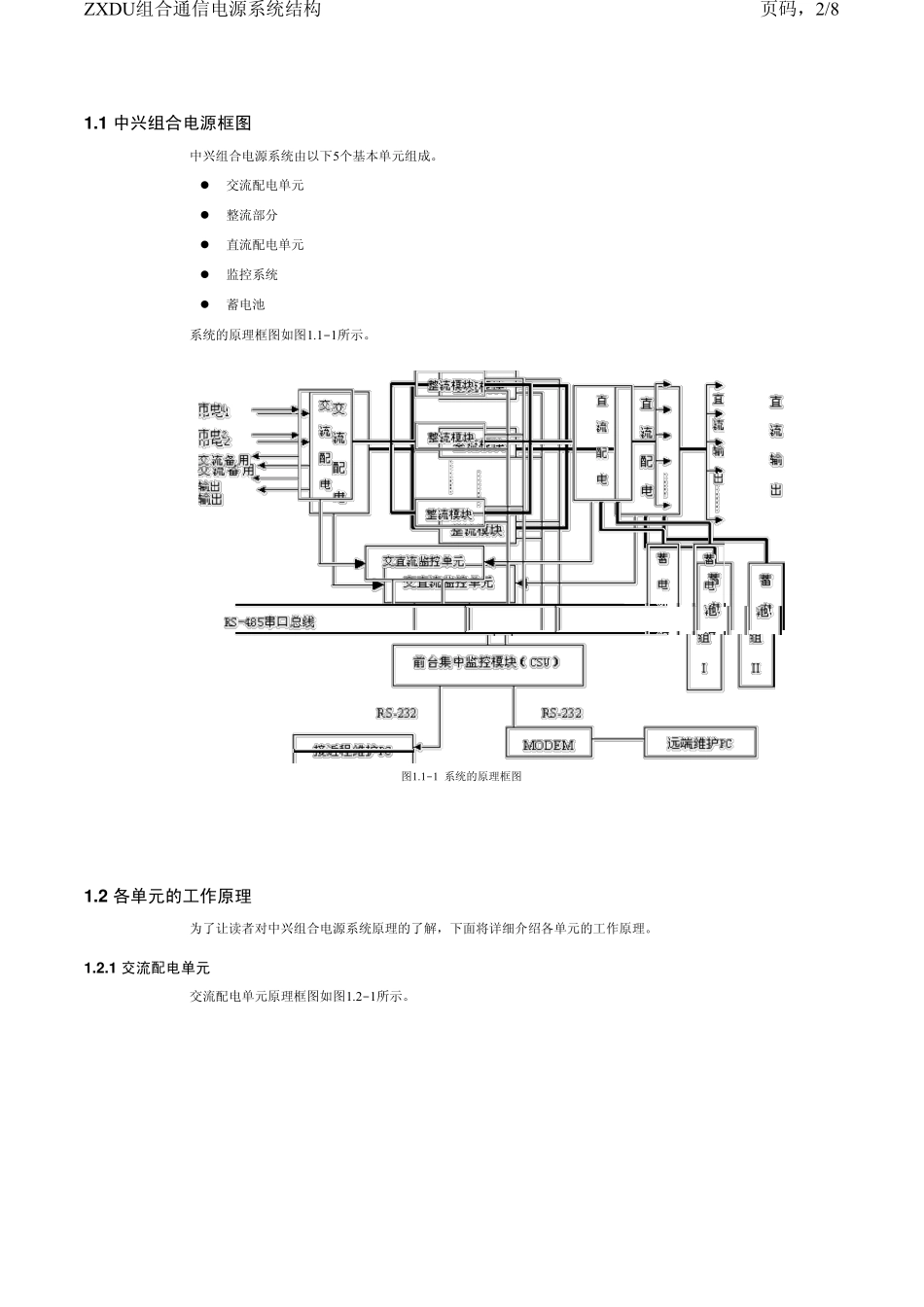

ZXDU组合通信电源系统结构_第2页
2/8

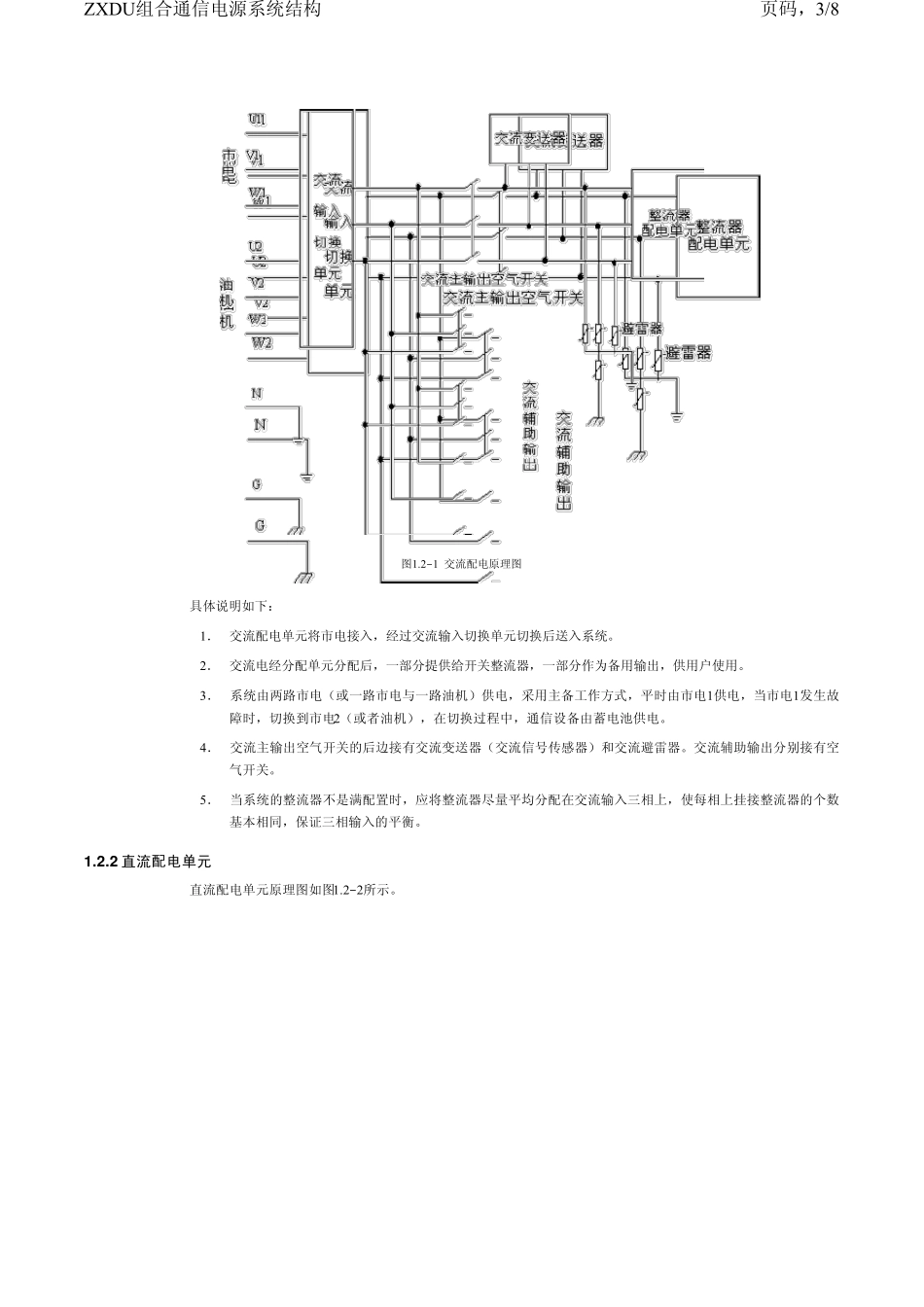

ZXDU组合通信电源系统结构_第3页
3/8
目 录 1.1 中兴组合电源框图 1.2 各单元的工作原理 1.2.1 交流配电单元 1.2.2 直流配电单元 1.2.3 整流模块 1.2.4 监控单元 1.2.5 蓄电池 1.3 组合电源系统的接地及防雷 页码,1/8ZXDU组合通信电源系统结构1 .1 中兴组合电源框图 中兴组合电源系统由以下5个基本单元组成。 z 交流配电单元 z 整流部分 z 直流配电单元 z 监控系统 z 蓄电池 系统的原理框图如图1.1-1所示。 图1.1-1 系统的原理框图 1 .2 各单元的工作原理 为了让读者对中兴组合电源系统原理的了解,下面将详细介绍各单元的工作原理。 1 .2 .1 交流配电单元 交流配电单元原理框图如图1.2-1所示。 页码,2/8ZXDU组合通信电源系统结构 图1.2-1 交流配电原理图 具体说明如下: 1. 交流配电单元将市电接入,经过交流输入切换单元切换后送入系统。 2. 交流电经分配单元分配后,一部分提供给开关整流器,一部分作为备用输出,供用户使用。 3. 系统由两路市电(或一路市电与一路油机)供电,采用主备工作方式,平时由市电1供电,当市电1发生故障时,切换到市电2(或者油机),在切换过程中,通信设备由蓄电池供电。 4. 交流主输出空气开关的后边接有交流变送器(交流信号传感器)和交流避雷器。交流辅助输出分别接有空气开关。 5. 当系统的整流器不是满配置时,应将整流器尽量平均分配在交流输入三相上,使每相上挂接整流器的个数基本相同,保证三相输入的平衡。 1 .2 .2 直流配电单元 直流配电单元原理图如图1.2-2所示。 页码,3/8ZXDU组合通信电源系统结构 图1.2-2 直流配电原理图 具体说明如下: 1. 直流配电单元完成直流的分配和备用电池组接入。 2. 开关整流器输出采用并联方式,整流器的输出经汇流母排接入直流配电单元。 3. 直流配电单元为负载分配不同容量的输出,直流配电路数可根据用户需求增减。每组直流输出采用一个直流断路器控制。 4. 后备电池组的输入与开关整流器输出汇流母排并联,以保证开关整流器无输出时,后备电池组能向负载供电。 5. 系统具有二次下电功能,可在蓄电池放电过程中按用户的设置电压分两次将负载断掉,以保证主要负载能够长时间的工作。同时根据用户的设定,在电池放电达到极限时切断所有负载,以保护蓄电池。负载和蓄电池输出端均接有熔丝保护。 1 .2 .3 整流模块 整流部分的功能是将交流配电单元提供的交流电源变换成直流电源(标称电压为-48V或为-24V)。...
