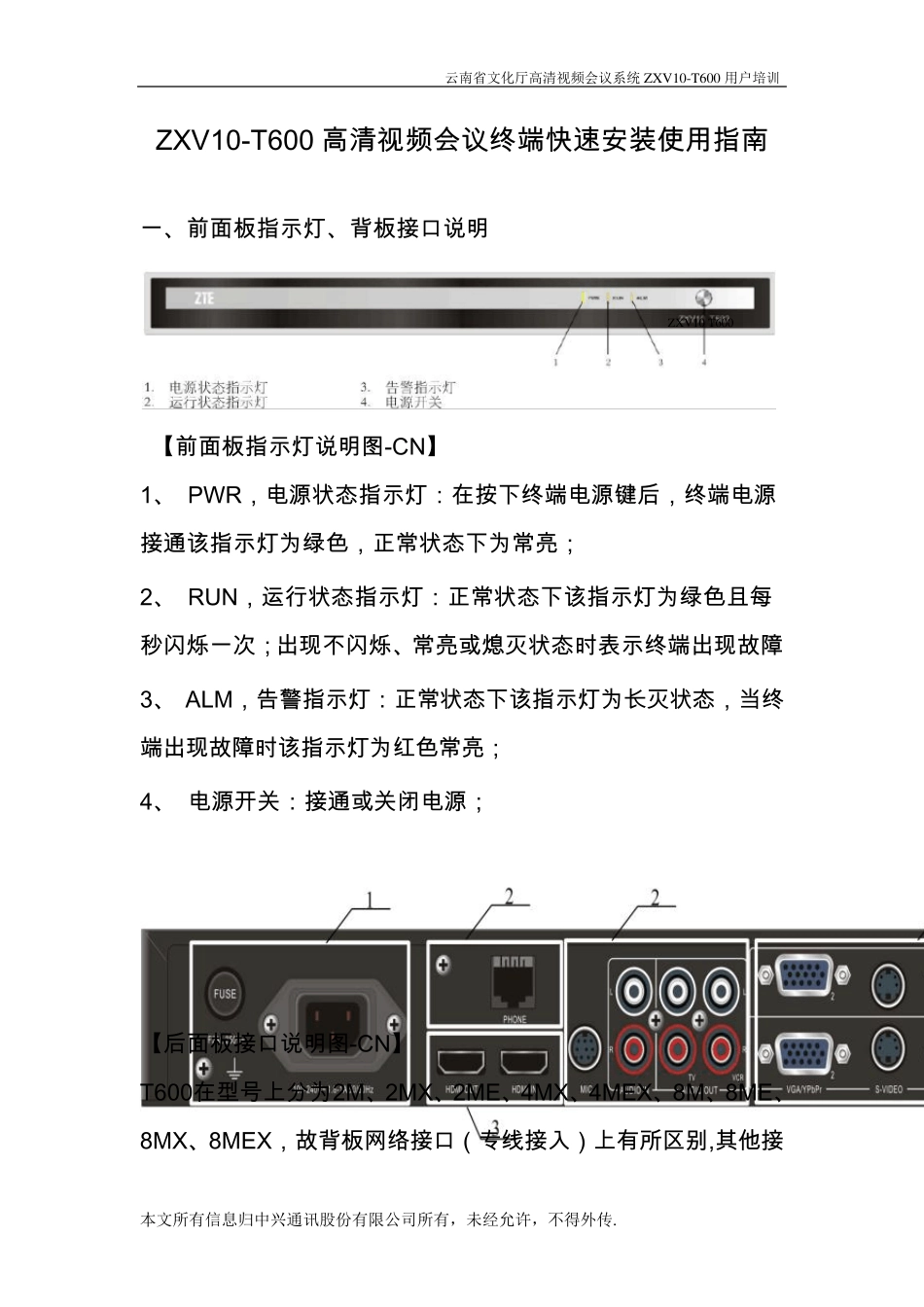

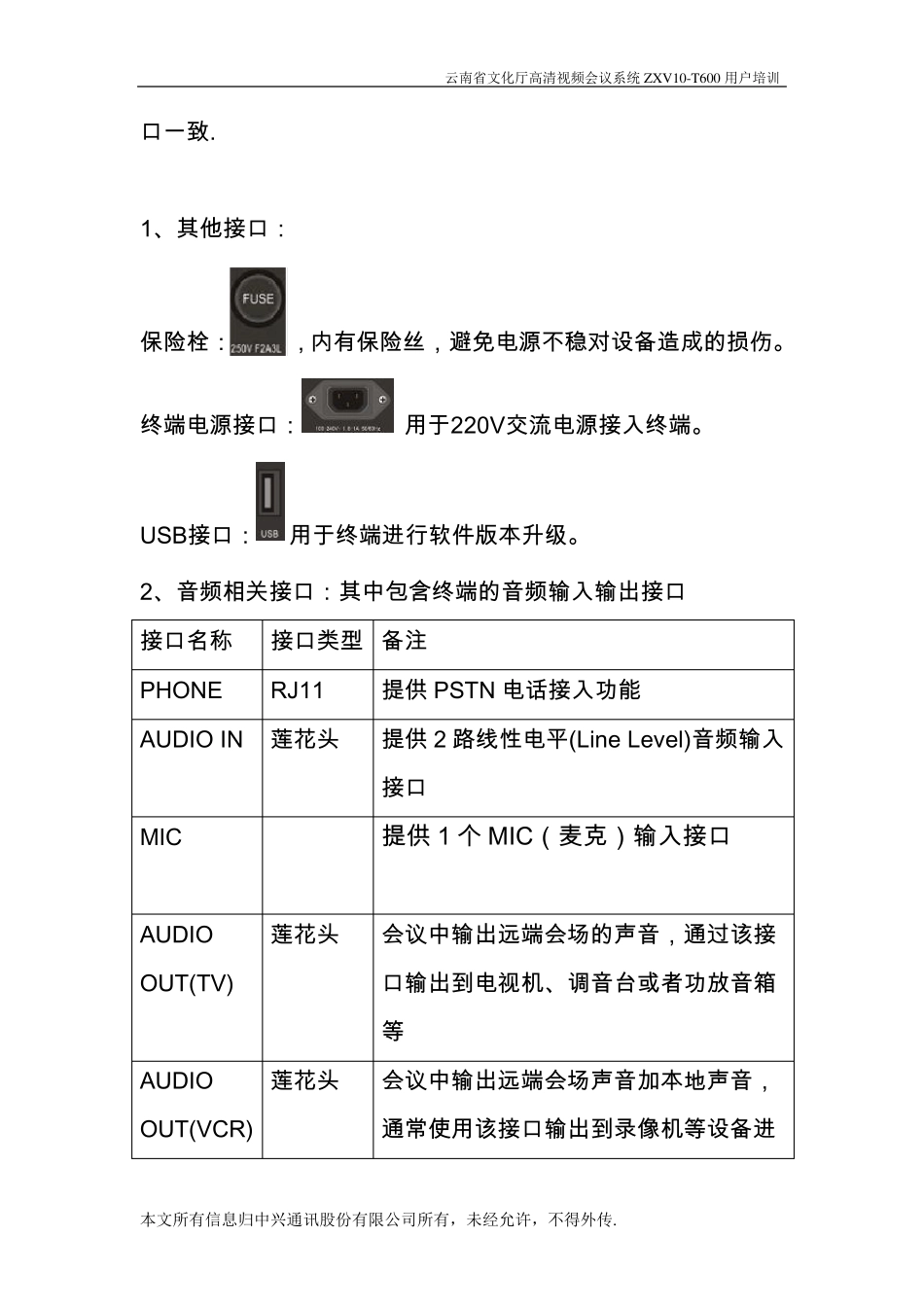

云南省文化厅高清视频会议系统ZXV10-T600 用户培训 本文所有信息归中兴通讯股份有限公司所有，未经允许，不得外传. ZXV10-T600 高 清 视 频 会 议 终 端 快 速 安 装 使 用 指 南 一 、前面板指 示灯、背板接口说明 ZXV10 T600 【前面板指 示灯说明图-CN】 1、 PWR，电源状态指 示灯：在按下终 端 电源键后，终 端 电源接通该指 示灯为绿色，正常状态下为常亮； 2、 RUN，运行状态指 示灯：正常状态下该指 示灯为绿色且每秒闪烁一 次；出现不闪烁、常亮或熄灭状态时表示终 端 出现故障 3、 ALM，告警指 示灯：正常状态下该指 示灯为长灭状态，当终端 出现故障时该指 示灯为红色常亮； 4、 电源开关：接通或关闭电源； 【后面板接口说明图-CN】 T600在型号上分为2M、2MX、2ME、4MX、4MEX、8M、8ME、8MX、8MEX，故背板网络接口（专线接入）上有所区别,其他接 云南省文化厅高清视频会议系统ZXV10-T600 用户培训 本文所有信息归中兴通讯股份有限公司所有，未经允许，不得外传. 口 一 致 . 1、其他接口 ： 保险栓：，内有保险丝，避免电源不稳对设备造成的损伤。 终端电源接口 ：用于220V交流电源接入终端。 USB接口 ：用于终端进行软件版本升级。 2、音频相关接口 ：其中包含终端的音频输入输出接口 接口 名称 接口 类型 备注 PHONE RJ11 提供 PSTN 电话接入功能 AUDIO IN 莲花头 提供 2 路线性电平(Line Level)音频输入接口 MIC 提供 1 个 MIC（麦克）输入接口 AUDIO OUT(TV) 莲花头 会议中输出远端会场的声音，通过该接口 输出到电视机、调音台或者功放音箱等 AUDIO OUT(VCR) 莲花头 会议中输出远端会场声音加本地声音，通常使用该接口 输出到录像机等设备进 云南省文化厅高清视频会议系统ZXV10-T600 用户培训 本文所有信息归中兴通讯股份有限公司所有，未经允许，不得外传. 行 会 议 声 音 的 录 制 HDMI IN 提 供 1路 视 音 频 输 入 接 口 HDMI OUT 提 供 1路 视 音 频 输 出 接 口 3、视 频 相关接 口 ：其中包含终端的 视 频 输 入 输 出 接 口 接 口 名称 接 口 类型 备注 HDMI IN 提 供 1路 视 音 频 输 入 接 口 S-VIDEO IN 5 芯接 口 提 供 1 路 标清视 频 输 入 接 口 YPbPr/VGA IN 接口 VGA 提 供 2 路 YPbPr/VGA 视 频 输 入接 ...
