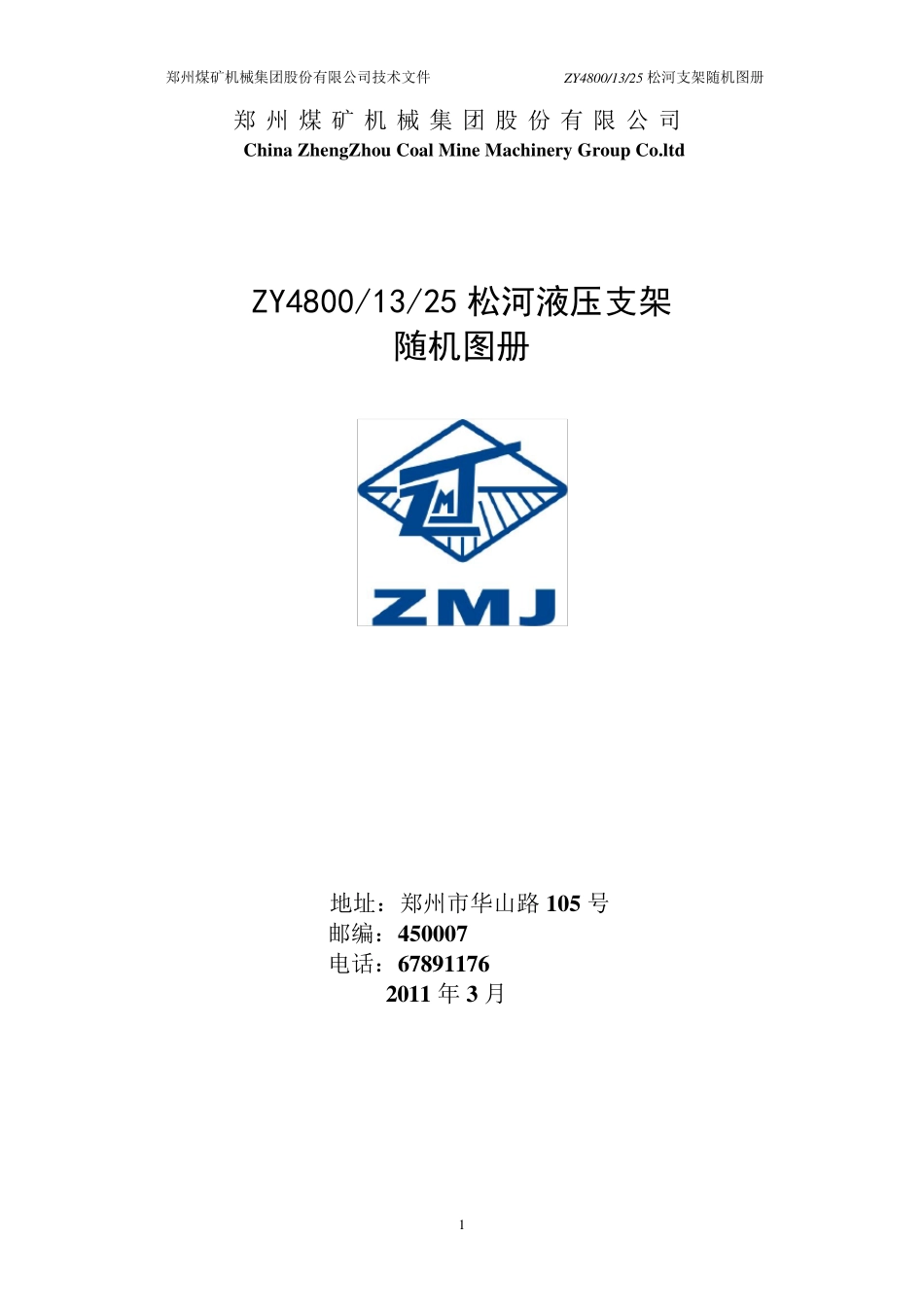

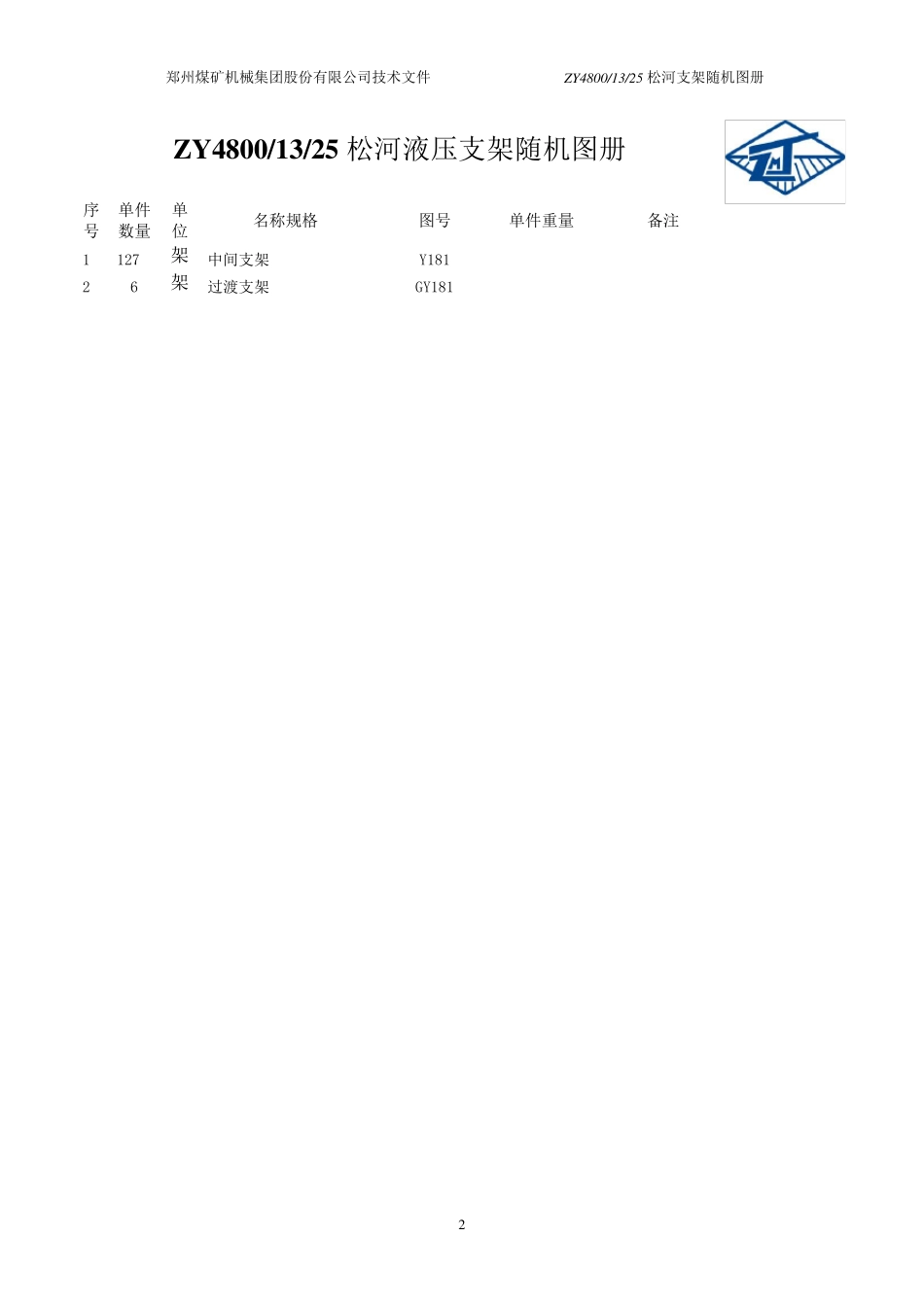

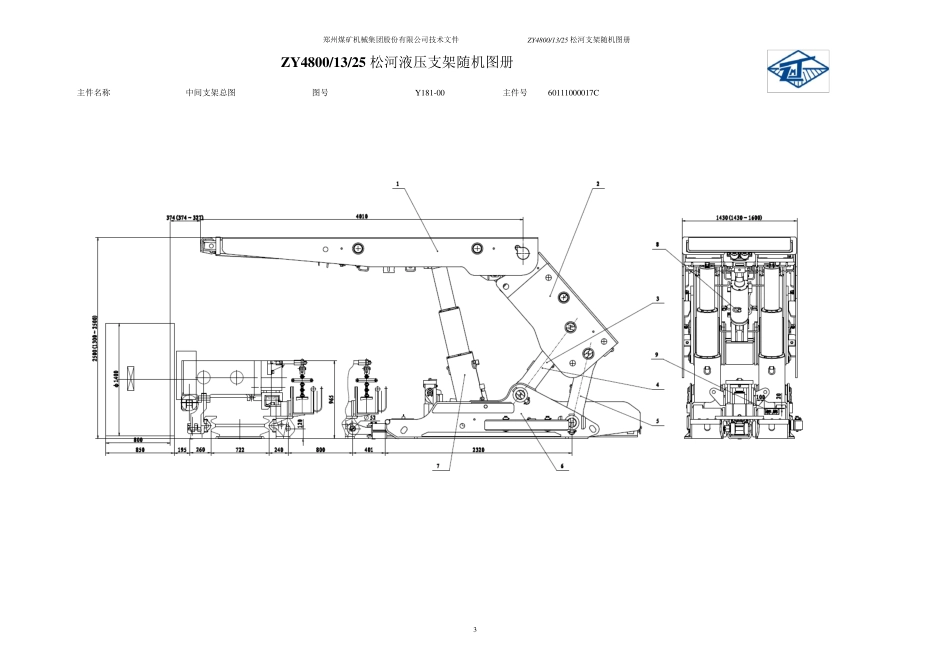

郑州煤矿机械集团股份有限公司技术文件 ZY4800/13/25 松河支架随机图册 1 郑州煤矿机械集团股份有限公司 China ZhengZhou Coal Mine Machinery Group Co.ltd ZY4800/13/25 松河液压支架 随机图册 地址:郑州市华山路 105 号 邮编:450007 电话:67891176 2011 年 3 月郑州煤矿机械集团股份有限公司技术文件 ZY4800/13/25 松河支架随机图册 2 ZY4800/13/25 松河液压支架随机图册 序号 单件数量 单位 名称规格 图号 单件重量 备注 1 127 架 中间支架 Y181 2 6 架 过渡支架 GY181 郑州煤矿机械集团股份有限公司技术文件 ZY4800/13/25 松河支架随机图册 3 ZY4800/13/25 松河液压支架随机图册 主件名称 中间支架总图 图号 Y181-00 主件号 60111000017C 郑州煤矿机械集团股份有限公司技术文件 ZY4800/13/25 松河支架随机图册 4 Y18-00 总图明细 序号 图 号 名 称 数量 备注 1 Y181-01 顶梁组件 1 2 Y181-02 掩护梁 1 3 Y181-03 左前连杆 1 4 Y181-04 右前连杆 1 5 Y181-05 后连杆 2 6 Y181-06 底座组件 1 7 Y181-30 立柱 2 8 Y181-31 平衡千斤顶 1 9 ZT00-83 标牌 1 10 ZT00-35 圆环链 1 11 Y181-00A 液压原理及管路图 1 12 Y181-00B 液压系统布置图 1 13 14 15 16 17 郑州煤矿机械集团股份有限公司技术文件 ZY4800/13/25 松河支架随机图册 5 ZY4800/13/25 松河液压支架随机图册 主件名称 液压系统原理图及管路连接图 图号 Y181-00A 主件号 重量 kg 郑州煤矿机械集团股份有限公司技术文件 ZY4800/13/25 松河支架随机图册 6 Y181-00A 液压原理及管路图明细 序号 代 号 名 称 数量 备注 1 T2-12.5 三通 DN12.5 1 2 TB2-10/16 异径三通 2 3 B2-16/12.5 变径插接头 1 4 FB-12/10/12G F 型变径三通 1 5 FB-16/16/16G F 型三通 DN16 2 6 FB-12/12/12G F 型三通 DN12 1 7 FB-10/10/10G F 型三通 DN10 6 8 YB-10 Y 型三通 DN10 3 9 YB-12.5 Y 型三通 DN12 1 10 11 TC2-10 T 型插接头 4 12 13 JC2-10 弯头 DN10 20 14 JC2-12.5 弯头 DN12.5 6 15 JC2-16 弯头 DN16 1 16 JC2-19 弯头 DN20 1 17 18 D2-10 堵 DN10 11 19 D2-12.5 堵 DN12.5 2 20 D2-16 堵 DN16 2 21 U2-12.5 长 U 型卡 DN12*100 8 22...
