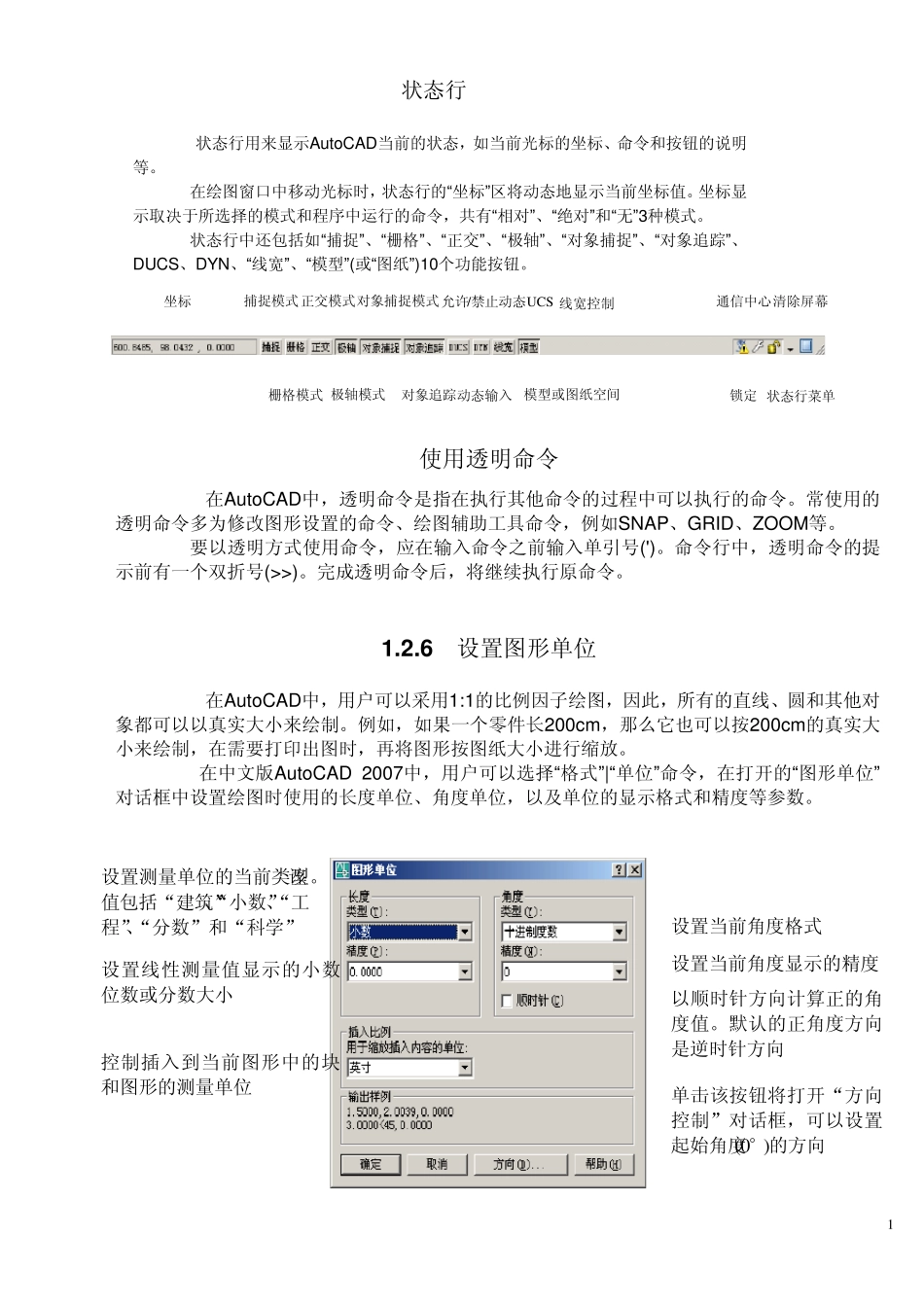

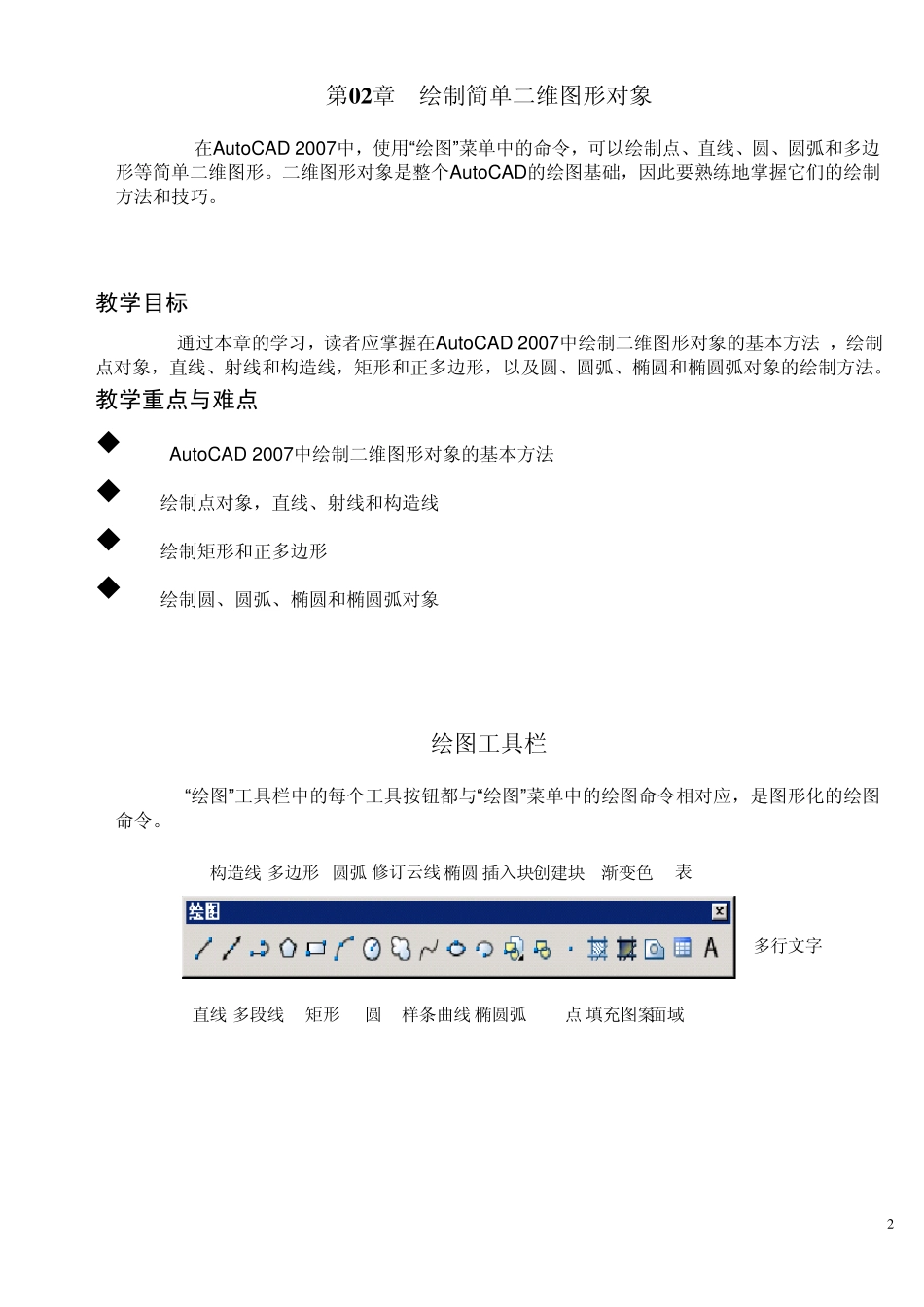

1 状态行 状态行用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮的说明等。 在绘图窗口中移动光标时，状态行的“坐标”区将动态地显示当前坐标值。坐标显示取决于所选择的模式和程序中运行的命令，共有“相对”、“绝对”和“无”3种模式。 状态行中还包括如“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、DUCS、DYN、“线宽”、“模型”(或“图纸”)10个功能按钮。 坐标 捕捉模式 正交模式 对象捕捉模式 线宽控制 栅格模式 极轴模式 对象追踪 模型或图纸空间 动态输入 通信中心 锁定 状态行菜单 允许/禁止动态U CS 清除屏幕 使用透明命令 在AutoCAD中，透明命令是指在执行其他命令的过程中可以执行的命令。常使用的透明命令多为修改图形设置的命令、绘图辅助工具命令，例如SNAP、GRID、ZOOM等。 要以透明方式使用命令，应在输入命令之前输入单引号(')。命令行中，透明命令的提示前有一个双折号(>>)。完成透明命令后，将继续执行原命令。 1 .2 .6 设置图形单位 在AutoCAD中，用户可以采用1:1的比例因子绘图，因此，所有的直线、圆和其他对象都可以以真实大小来绘制。例如，如果一个零件长200cm，那么它也可以按200cm的真实大小来绘制，在需要打印出图时，再将图形按图纸大小进行缩放。 在中文版AutoCAD 2007中，用户可以选择“格式”|“单位”命令，在打开的“图形单位”对话框中设置绘图时使用的长度单位、角度单位，以及单位的显示格式和精度等参数。 设置测量单位的当前类型。该值包括“建筑”、“小数”、“工程”、“分数”和“科学” 设置当前角度格式 设置当前角度显示的精度 以顺时针方向计算正的角度值。默认的正角度方向是逆时针方向 控制插入到当前图形中的块和图形的测量单位 设置线性测量值显示的小数位数或分数大小 单击该按钮将打开“方向控制”对话框，可以设置起始角度(0°)的方向 2 第0 2 章 绘制简单二维图形对象 在Au toCAD 2007中，使用“绘图”菜单中的命令，可以绘制点、直线、圆、圆弧和多边形等简单二维图形。二维图形对象是整个Au toCAD的绘图基础，因此要熟练地掌握它们的绘制方法和技巧。 教学目标 通过本章的学习，读者应掌握在Au toCAD 2007中绘制二维图形对象的基本方法 ，绘制点对象，直线、射线和构造线，矩形和正多边形，以及圆、圆弧、椭圆和椭圆弧对象的绘制方法。 教学重点与难点  Au toCAD 2007中绘制二维图形...
