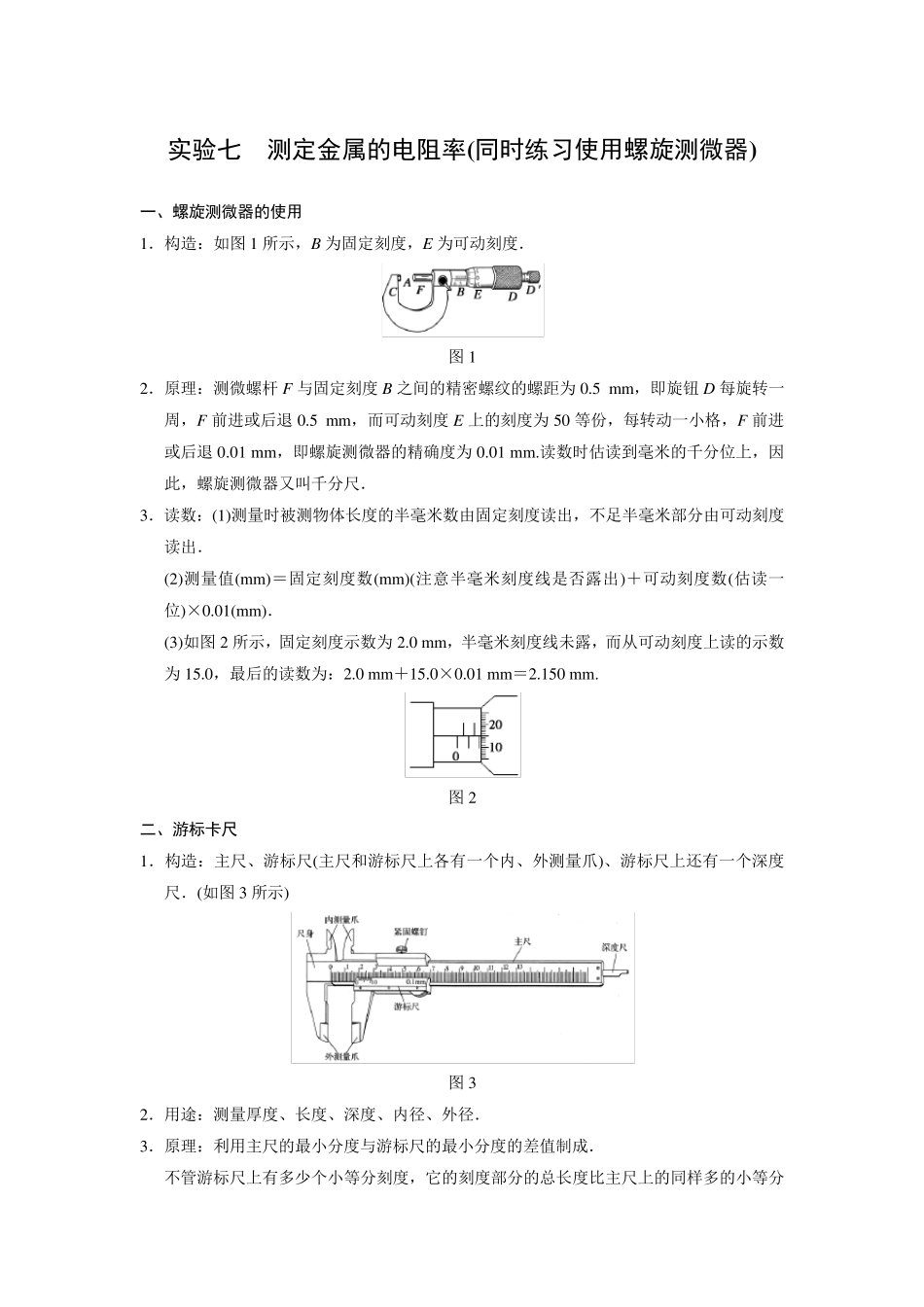

实验七 测定金属的电阻率(同时练习使用螺旋测微器) 一、螺旋测微器的使用 1.构造:如图1 所示,B 为固定刻度,E为可动刻度. 图1 2.原理:测微螺杆F 与固定刻度B 之间的精密螺纹的螺距为0.5 m m ,即旋钮D 每旋转一周,F 前进或后退0.5 m m ,而可动刻度E 上的刻度为50 等份,每转动一小格,F 前进或后退0.01 m m ,即螺旋测微器的精确度为0.01 m m .读数时估读到毫米的千分位上,因此,螺旋测微器又叫千分尺. 3.读数:(1)测量时被测物体长度的半毫米数由固定刻度读出,不足半毫米部分由可动刻度读出. (2)测量值(m m )=固定刻度数(m m )(注意半毫米刻度线是否露出)+可动刻度数(估读一位)×0.01(m m ). (3)如图2 所示,固定刻度示数为2.0 m m ,半毫米刻度线未露,而从可动刻度上读的示数为15.0,最后的读数为:2.0 m m +15.0×0.01 m m =2.150 m m . 图2 二、游标卡尺 1.构造:主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标尺上还有一个深度尺.(如图3 所示) 图3 2.用途:测量厚度、长度、深度、内径、外径. 3.原理:利用主尺的最小分度与游标尺的最小分度的差值制成. 不管游标尺上有多少个小等分刻度,它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10 个的、20 个的、50 个的,其读数见下表: 刻度格数(分度) 刻度总长度 每小格与1 mm 的差值 精确度(可准确到) 10 9 mm 0.1 mm 0.1 mm 20 19 mm 0.05 mm 0.05 mm 50 49 mm 0.02 mm 0.02 mm 4.读数:若用x表示从主尺上读出的整毫米数,K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数,则记录结果表达为(x+K×精确度)mm. 三、常用电表的读数 对于电压表和电流表的读数问题,首先要弄清电表量程,即指针指到最大刻度时电表允许通过的最大电压或电流值,然后根据表盘总的刻度数确定精确度,按照指针的实际位置进行读数即可. (1)0~3 V 的电压表和 0~3 A 的电流表读数方法相同,此量程下的精确度是 0.1 V 或 0.1 A,看清楚指针的实际位置,读到小数点后面两位. (2)对于 0~15 V 量程的电压表,精确度是 0.5 V,在读数时只要求读到小数点后面一位,即读到0.1 V. (3)对于 0~0.6 A 量程的电流表,精确度是 0.02 A,在读数时只要求读到小数点后面两位,这时要求“半格估读”,即读到最小刻...
