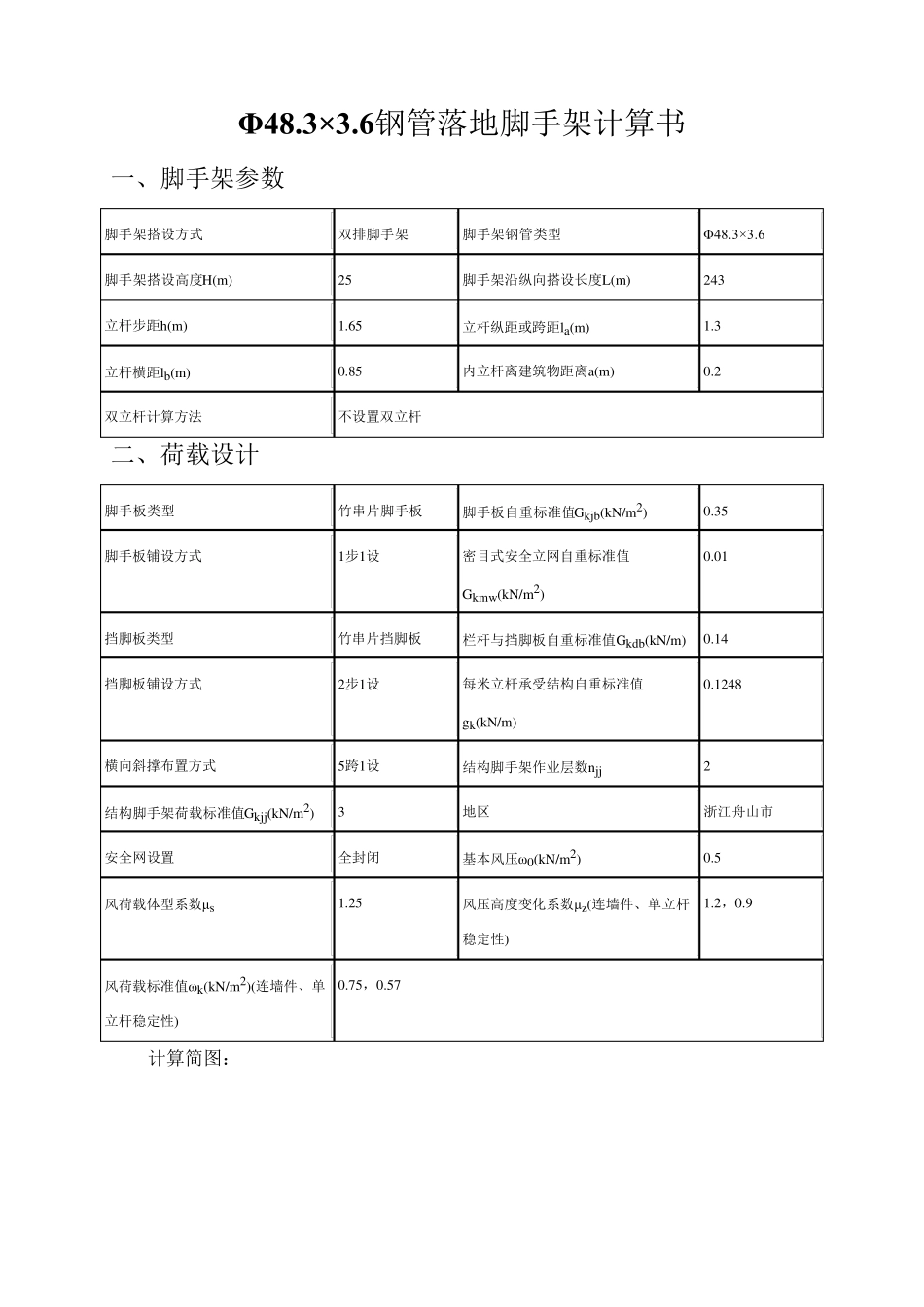

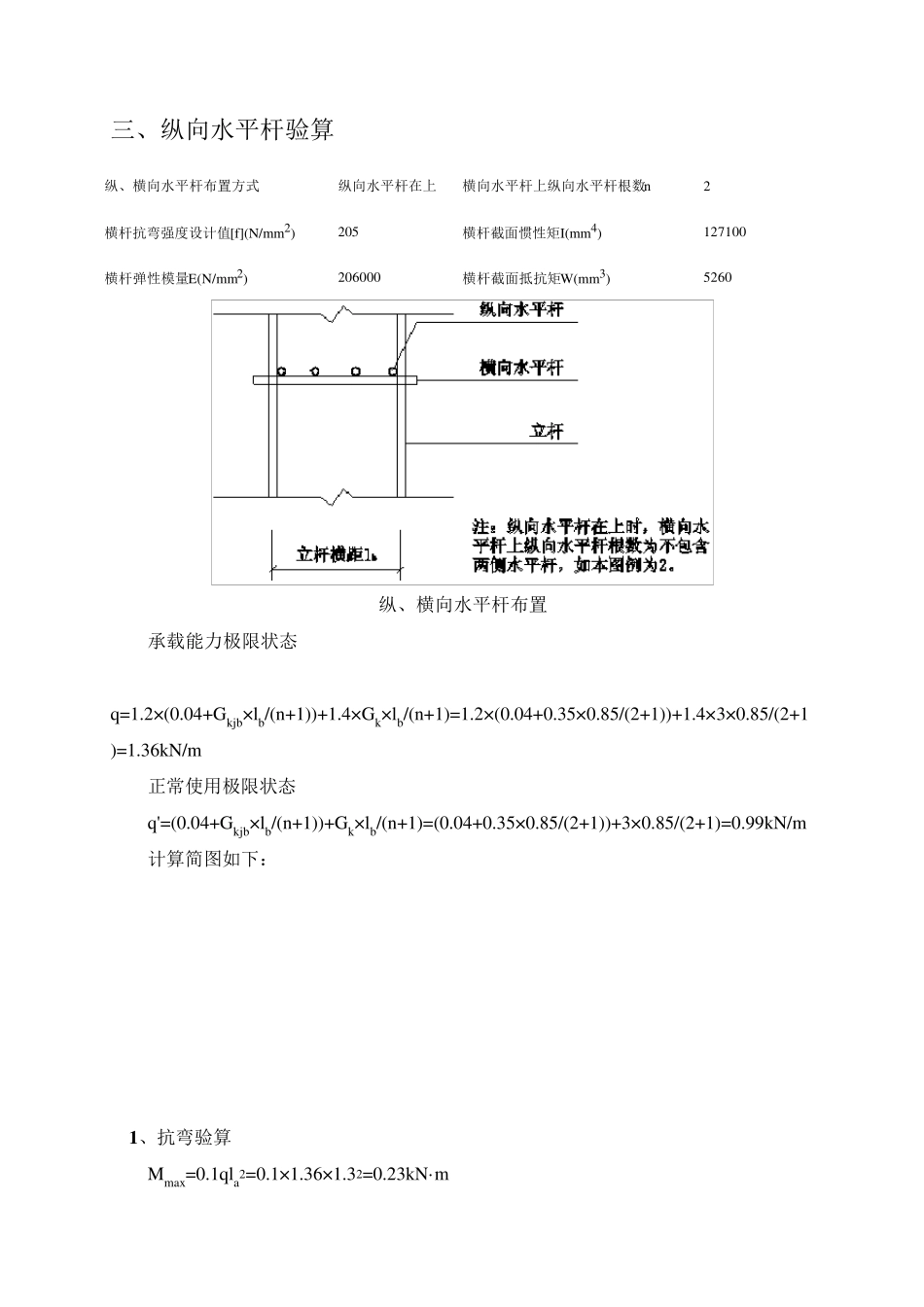

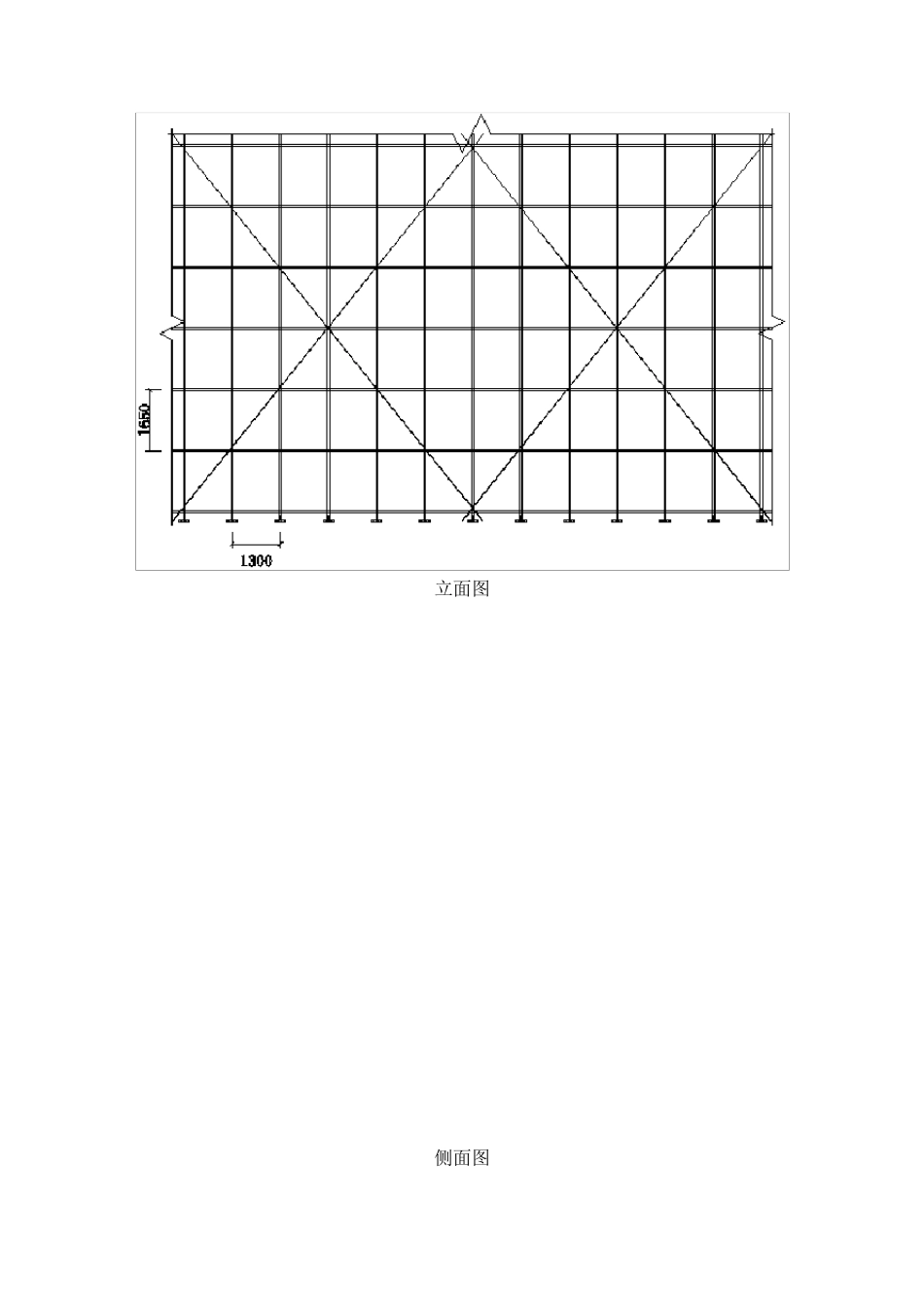

Φ48.3×3.6钢管落地脚手架计算书 一、脚手架参数 脚手架搭设方式 双排脚手架 脚手架钢管类型 Φ48.3×3.6 脚手架搭设高度H(m) 25 脚手架沿纵向搭设长度L(m) 243 立杆步距h(m) 1.65 立杆纵距或跨距la(m) 1.3 立杆横距lb(m) 0.85 内立杆离建筑物距离a(m) 0.2 双立杆计算方法 不设置双立杆 二、荷载设计 脚手板类型 竹串片脚手板 脚手板自重标准值Gkjb(kN/m2) 0.35 脚手板铺设方式 1步1设 密目式安全立网自重标准值Gkmw(kN/m2) 0.01 挡脚板类型 竹串片挡脚板 栏杆与挡脚板自重标准值Gkdb(kN/m) 0.14 挡脚板铺设方式 2步1设 每米立杆承受结构自重标准值gk(kN/m) 0.1248 横向斜撑布置方式 5跨1设 结构脚手架作业层数njj 2 结构脚手架荷载标准值Gkjj(kN/m2) 3 地区 浙江舟山市 安全网设置 全封闭 基本风压ω0(kN/m2) 0.5 风荷载体型系数μs 1.25 风压高度变化系数μz(连墙件、单立杆稳定性) 1.2，0.9 风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性) 0.75，0.57 计算简图： 立面图 侧面图 三、纵向水平杆验算 纵、横向水平杆布置方式 纵向水平杆在上 横向水平杆上纵向水平杆根数n 2 横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 127100 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 5260 纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.04+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.04+0.35×0.85/(2+1))+1.4×3×0.85/(2+1)=1.36kN/m 正常使用极限状态 q'=(0.04+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.04+0.35×0.85/(2+1))+3×0.85/(2+1)=0.99kN/m 计算简图如下： 1 、抗弯验算 Mmax=0.1qla2=0.1×1.36×1.32=0.23kN·m σ=Mmax/W=0.23×106/5260=43.59N/mm2≤[f]=205N/mm2 满足要求！ 2 、挠度验算 νmax=0.677q'la4/(100EI)=0.677×0.99×13004/(100×206000×127100)=0.73mm νmax＝0.73mm≤[ν]＝min[la/150，10]＝min[1300/150，10]＝8.67mm 满足要求！ 3 、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.1×1.36×1.3=1.94kN 正常使用极限状态 Rmax'=1.1q'la=1.1×0.99×1.3=1.41kN 四、横向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=1.94kN q=1.2×0.04=0.048kN/m 正常使用极限状态 由上节可知F1'=Rmax'=1.41kN q'=0.04kN/m 1 、抗弯验算 计算简图如下： 弯矩图(kN·m) σ=Mmax/W=0.55× 106/5260=104.31N/mm2...
