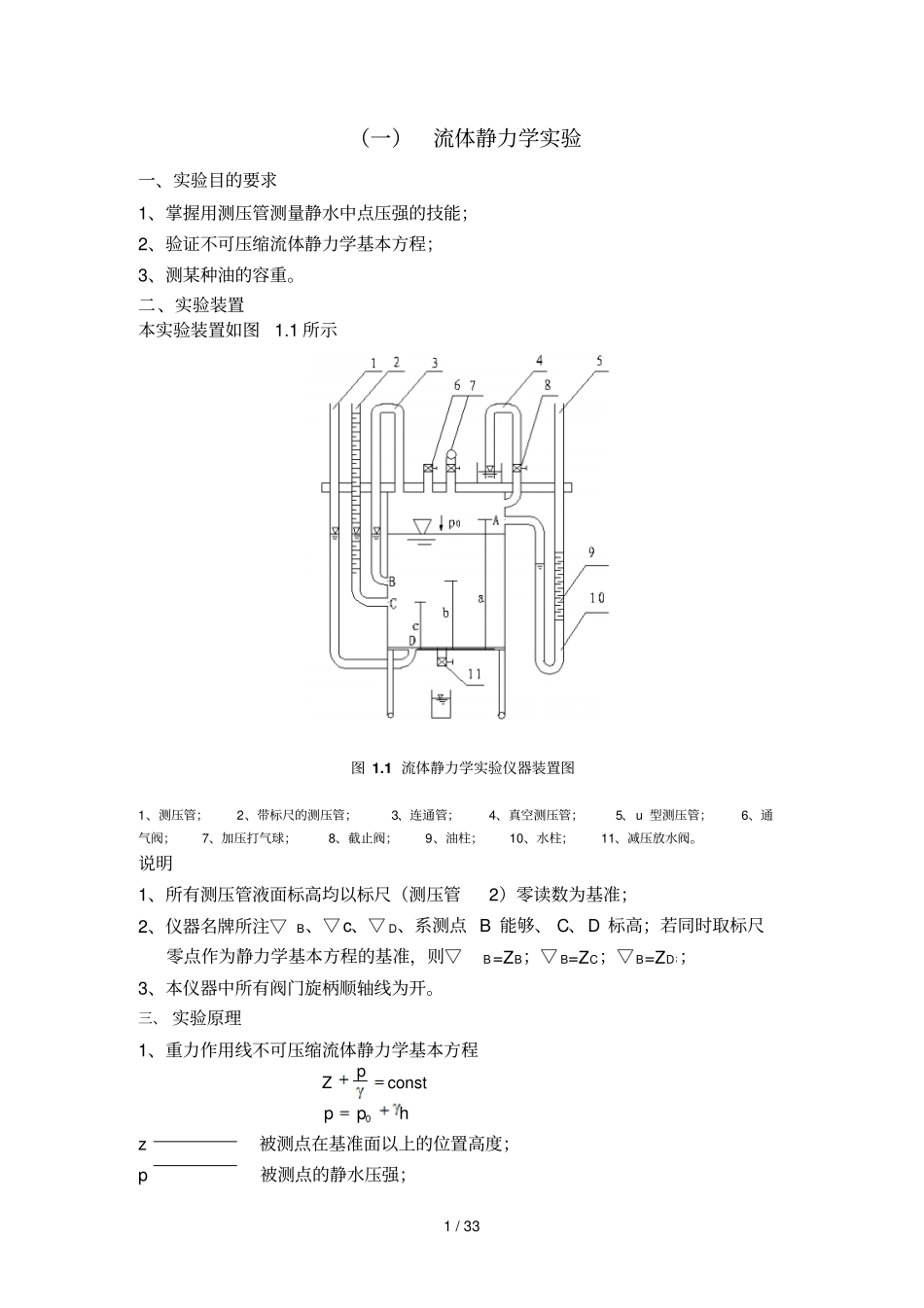

1 / 33 (一)流体静力学实验一、实验目的要求1、掌握用测压管测量静水中点压强的技能;2、验证不可压缩流体静力学基本方程;3、测某种油的容重。二、实验装置本实验装置如图1.1 所示图 1.1 流体静力学实验仪器装置图1、测压管;2、带标尺的测压管;3、连通管;4、真空测压管;5、 u 型测压管;6、通气阀;7、加压打气球;8、截止阀;9、油柱;10、水柱;11、减压放水阀。说明1、所有测压管液面标高均以标尺(测压管2)零读数为基准;2、仪器名牌所注▽B、▽ c、▽ D、系测点 B 能够、 C、D 标高;若同时取标尺零点作为静力学基本方程的基准,则▽B=ZB;▽ B=ZC;▽ B=ZD;;3、本仪器中所有阀门旋柄顺轴线为开。三、 实验原理1、重力作用线不可压缩流体静力学基本方程constpZhpp0z 被测点在基准面以上的位置高度;p 被测点的静水压强;2 / 33 γ液体的容重;h 被测点的液体深度。另对有水油 (图 1.2 及图 1.3)U 型测管,应用等压面可得油的比重由下列关系:21100hhhSw图 1.2 图 1.3 据此仪器(不令用尺)直接测得S0 四、实验方法与步骤1、搞清仪器组成及其用法1)各阀门的开关;2)加压方法关闭所有阀门,然后用打气球充气;3)减压方法开启底阀 11 放水;检查仪器是否密封加压后检测测管 1、2、5 液面高澄是否恒定。若下降,表明漏气,应查明原因并加以处理。2、记录仪器号及各项常数(记入表1.1)。3、量测点静压强(用厘米水柱表示) 。1)打开通气阀 6(此时 p0=0),记录水箱液面标高▽0 和测压管 2 液面标高▽ H(此时▽ 0=▽ H)。2)关闭通气阀6 季截止阀 8,加压使之形成00p。测记▽ 0 及▽ H。(取不同数值,重复实验三次 ) 3)打开放水阀 11,使之形成00p,测记▽ 0 及▽ H。(取不同数值,重复实验三次) 4、测油的比重0S1)开启通气阀 6,测记▽ 0;2)关闭通气阀 6,打气加压(00p),微调放气螺母使U 型管中水面与油水交界面齐平,测记▽0 及▽ H。(此过程反复进行三次)3 / 33 3)打开通气阀,待液面稳定后,关闭所有阀门;然后开启放水阀 11降压(00p),使 U 型管的水面与油面齐平,测记▽0 及▽ H。(此过程反复进行三次)五、实验成果及要求实验台号 NO实验日期:1、记录有关常数各测点的标尺读数为▽ B= ▽ C= ▽D= γW= 2、计算表 1.1。根据数据表分别求出各次测量时A|、B、C、D、点的压强,并选择一基准验证静水压强基本方程式。3、计算...
