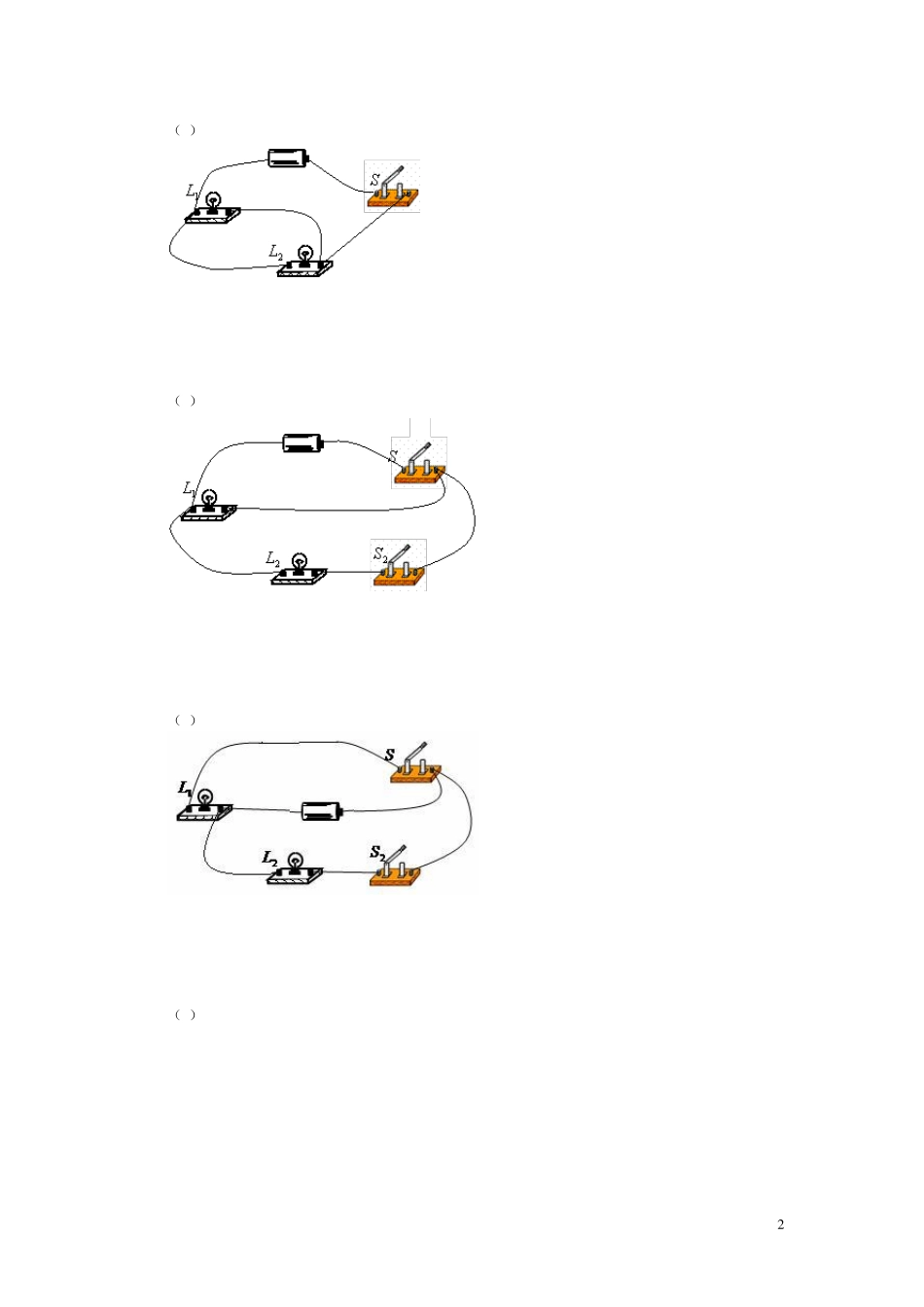

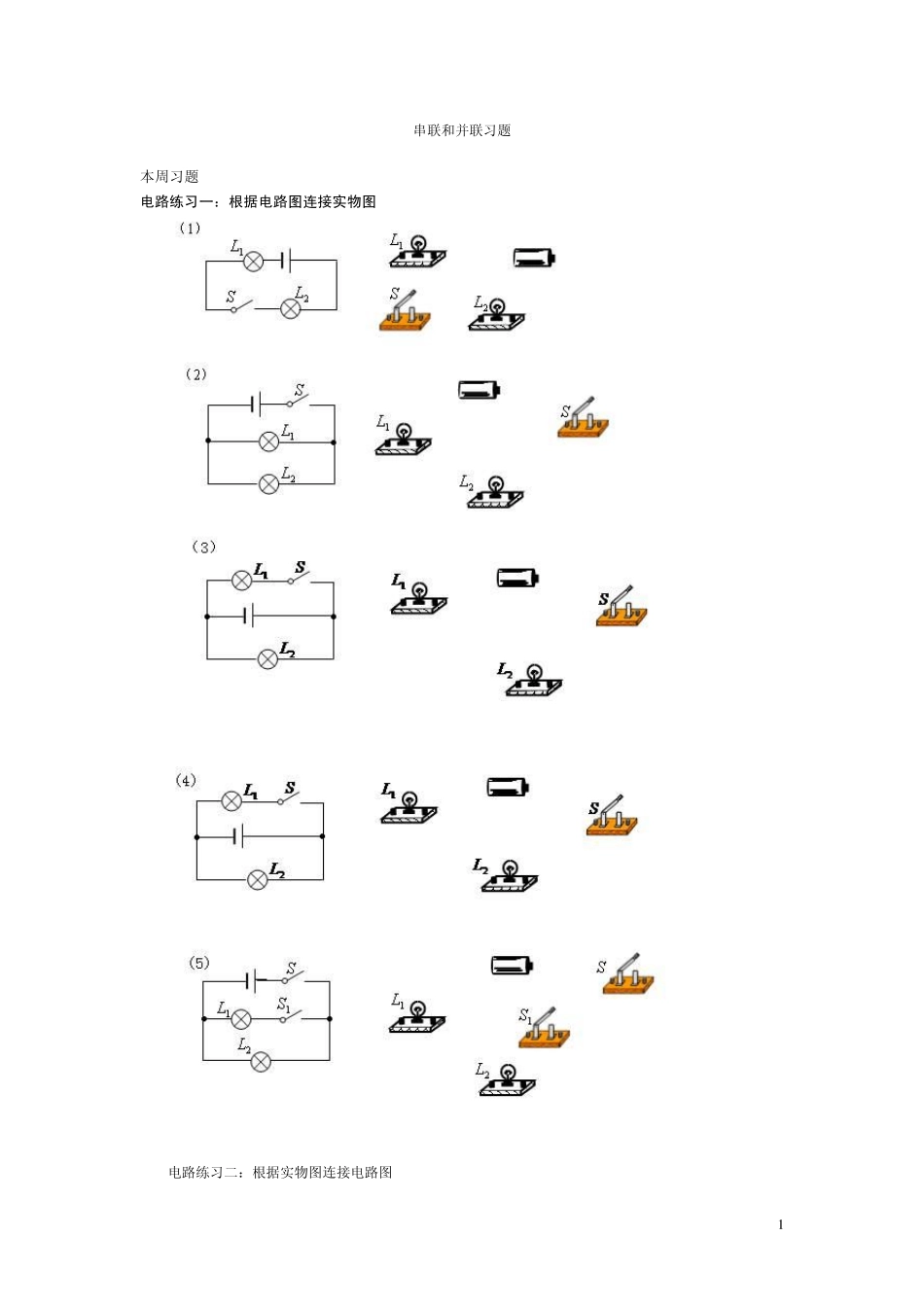

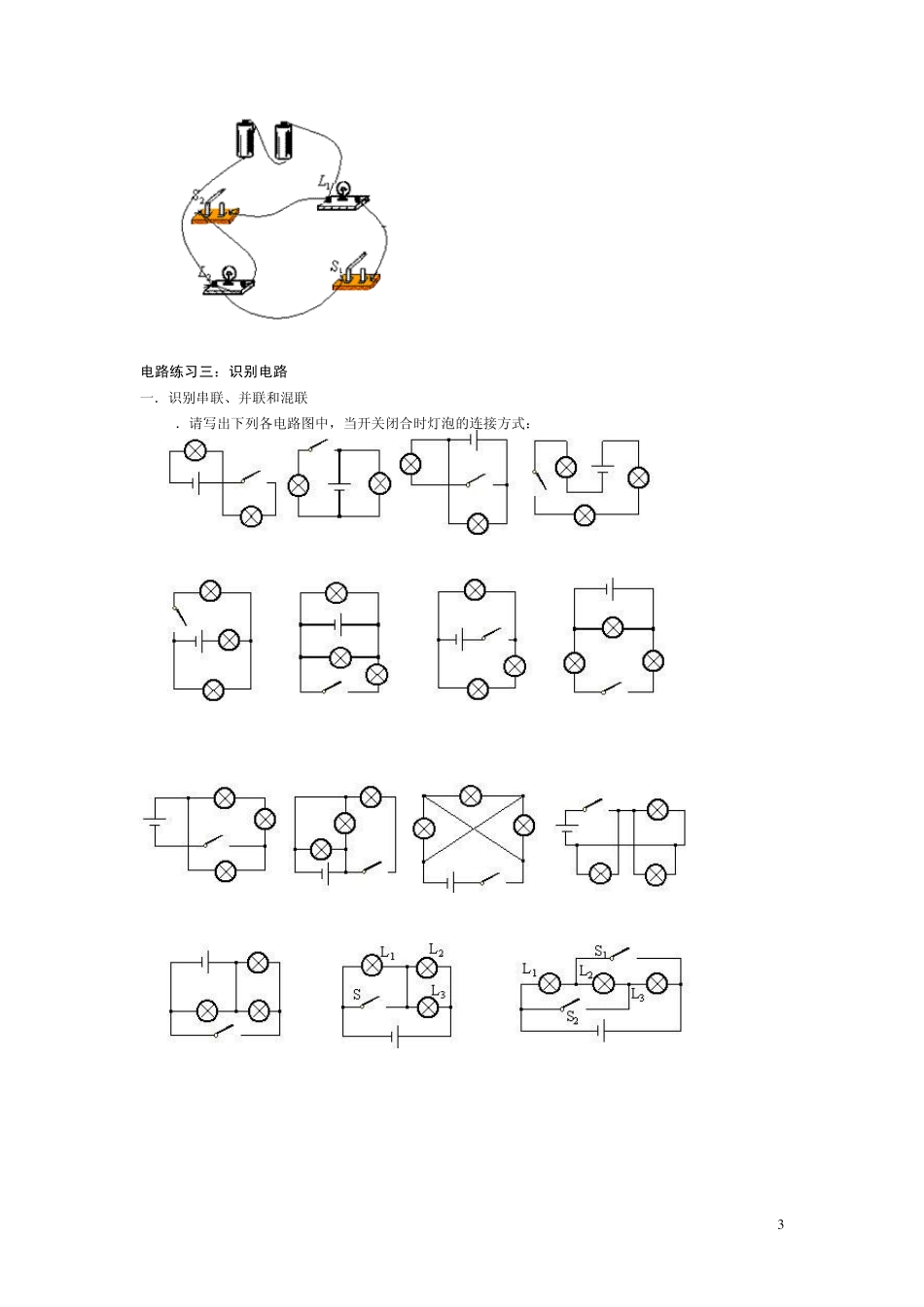

1 串联和并联习题 本周习题 电路练习一：根据电路图连接实物图 电路练习二：根据实物图连接电路图 2 （1） （2） （3） （4） 3 电路练习三：识别电路 一．识别串联、并联和混联 1．请写出下列各电路图中，当开关闭合时灯泡的连接方式： (1)________ (2)_________ (3)________ (4)________ (5)________ (6)_________ (7)________ (8)____________ (9)________ (10)_________ (11)________ (12)________ (13)_________ (14)________ (15)________ 4 (16)____________ (17)____________ (18)____________ (19)____________ (20)____________ (21)____________ 2．开关断开、闭合时电路的识别： （1）如图所示电路中，要使灯 L1和 L2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。如果同时闭合开关S1和 S3则会出现___________。 （2）如图所示电路中，当只闭合开关S1时，____________亮；当只闭合开关S2时，灯________亮；当开关S1、S2都闭合时，灯___________亮，此时是______电路；当开关S1、S2都断开时，灯___________亮，此时是______联电路。 （3）如图所示电路中，当只闭合开关S3时，灯________发光；当开关S1、S2 、S3都闭合时，灯___________发光，它们是______联的。若想让 L1和 L3发光，L2不发光则应闭合开关_________，断开开关________。 5 二 识别并联和短路 (回答开关都闭合时,哪盏灯亮) （1）____________ （2）____________ （3）____________ （4）____________ （5）____________ （6）____________ （7）____________ （8）____________ （9）____________ （10）____________ （11）____________ （12）____________ 参考答案 电路练习一：根据电路图连接实物图 6 电路练习二：根据实物图连接电路图 电路练习三：识别电路 一. 识别串联、并联和混联 1.请写出下列各电路图中，当开关闭合时灯泡的连接方式： （1) 串联； （2) 并联 （3) 并联 （4) 串联 （5) 混联 （6) 并联 （7) 混联 7 （8) 混联 （9) 混联 （10) 并联 （11) 并联 （12) 并联 （13) 并联 （14) 并联 （15) 并联 （16) 并联 （17) 混联 （18) 混联 （19) 混联 （20) 混联 （21) 并联 2．开关断开、闭合时电路的识别： （1) S2、S3;S1;S2、S3;短路 （2) L1;L3;L1、L2、L3；并联；L1、L2、L3；串联 （3) L3;L1、L2、L3；并；S2、S3；S1 二 识别并联和短路 (回答开关都闭合时,哪盏灯亮) （1)电源短路 （2)L1、L3 （3)L1、L 2、L3 （4)L3 （5)L1、L2、L3 （6)L1、L2、L3 （7)L1、L2、L3 （8)L1、L 2、L3 （9)L1、L2、L3 （10) L1、L2、L3 （11) L2、L3 （12) L1、L2
