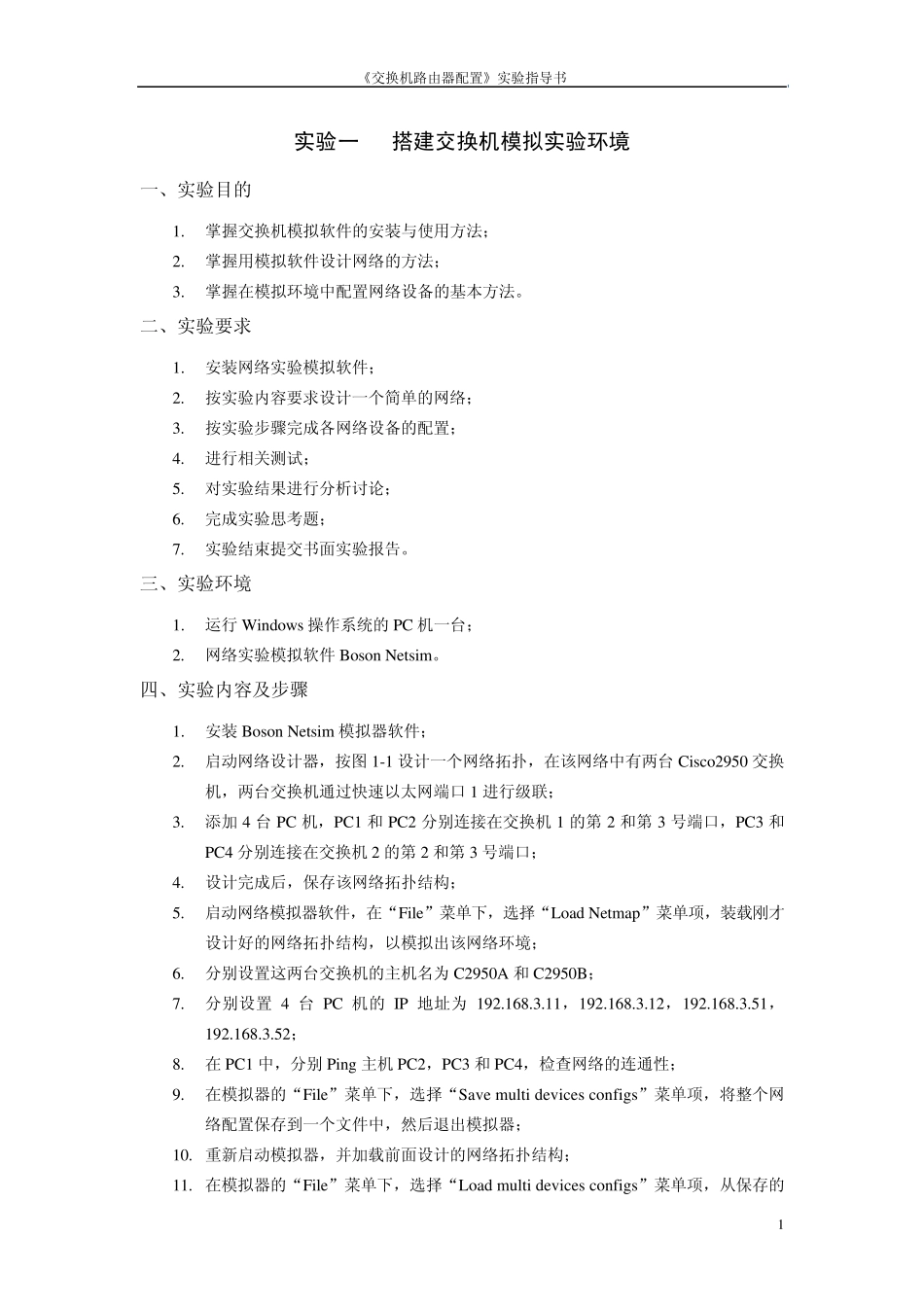

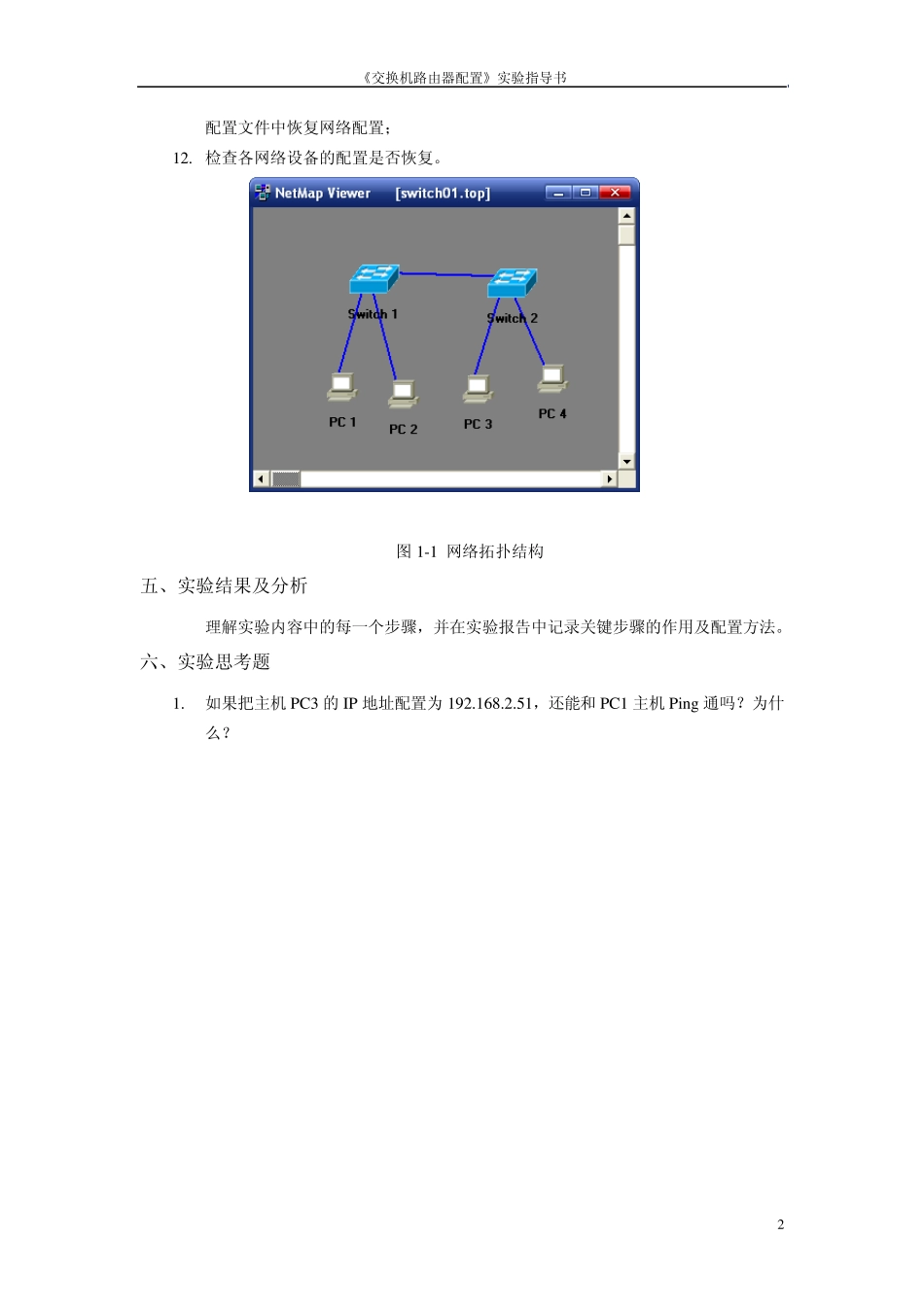

交换机路由器配置 实 验 指 导 书 计算机科学学院 《交换机路由器配置》实验指导书 1 实验一 搭建交换机模拟实验环境 一、实验目的 1. 掌握交换机模拟软件的安装与使用方法； 2. 掌握用模拟软件设计网络的方法； 3. 掌握在模拟环境中配置网络设备的基本方法。 二、实验要求 1. 安装网络实验模拟软件； 2. 按实验内容要求设计一个简单的网络； 3. 按实验步骤完成各网络设备的配置； 4. 进行相关测试； 5. 对实验结果进行分析讨论； 6. 完成实验思考题； 7. 实验结束提交书面实验报告。 三、实验环境 1. 运行Window s 操作系统的PC 机一台； 2. 网络实验模拟软件Boson Netsim。 四、实验内容及步骤 1. 安装Boson Netsim 模拟器软件； 2. 启动网络设计器，按图1-1 设计一个网络拓扑，在该网络中有两台Cisco2950 交换机，两台交换机通过快速以太网端口1 进行级联； 3. 添加4 台PC 机，PC1 和PC2 分别连接在交换机1 的第2 和第3 号端口，PC3 和PC4 分别连接在交换机2 的第2 和第3 号端口； 4. 设计完成后，保存该网络拓扑结构； 5. 启动网络模拟器软件，在“File”菜单下，选择“Load Netmap”菜单项，装载刚才设计好的网络拓扑结构，以模拟出该网络环境； 6. 分别设置这两台交换机的主机名为 C2950A 和C2950B； 7. 分别设置4 台PC 机的IP 地址为 192.168.3.11，192.168.3.12，192.168.3.51，192.168.3.52； 8. 在PC1 中，分别Ping 主机PC2，PC3 和PC4，检查网络的连通性； 9. 在模拟器的“File”菜单下，选择“Save multi devices configs”菜单项，将整个网络配置保存到一个文件中，然后退出模拟器； 10. 重新启动模拟器，并加载前面设计的网络拓扑结构； 11. 在模拟器的“File”菜单下，选择“Load multi devices configs”菜单项，从保存的 《交换机路由器配置》实验指导书 2 配置文件中恢复网络配置； 12. 检查各网络设备的配置是否恢复。 图1-1 网络拓扑结构 五、实验结果及分析 理解实验内容中的每一个步骤，并在实验报告中记录关键步骤的作用及配置方法。 六、实验思考题 1. 如果把主机PC3 的IP 地址配置为 192.168.2.51，还能和 PC1 主机Pin g 通吗？为什么？ 《交换机路由器配置》实验指导书 3 实验二 交换机的基本配置与 VLAN 设置 一、实验目的 1. 了解交换机的配置方式； 2. 掌握交换机的基本配置与管理...
