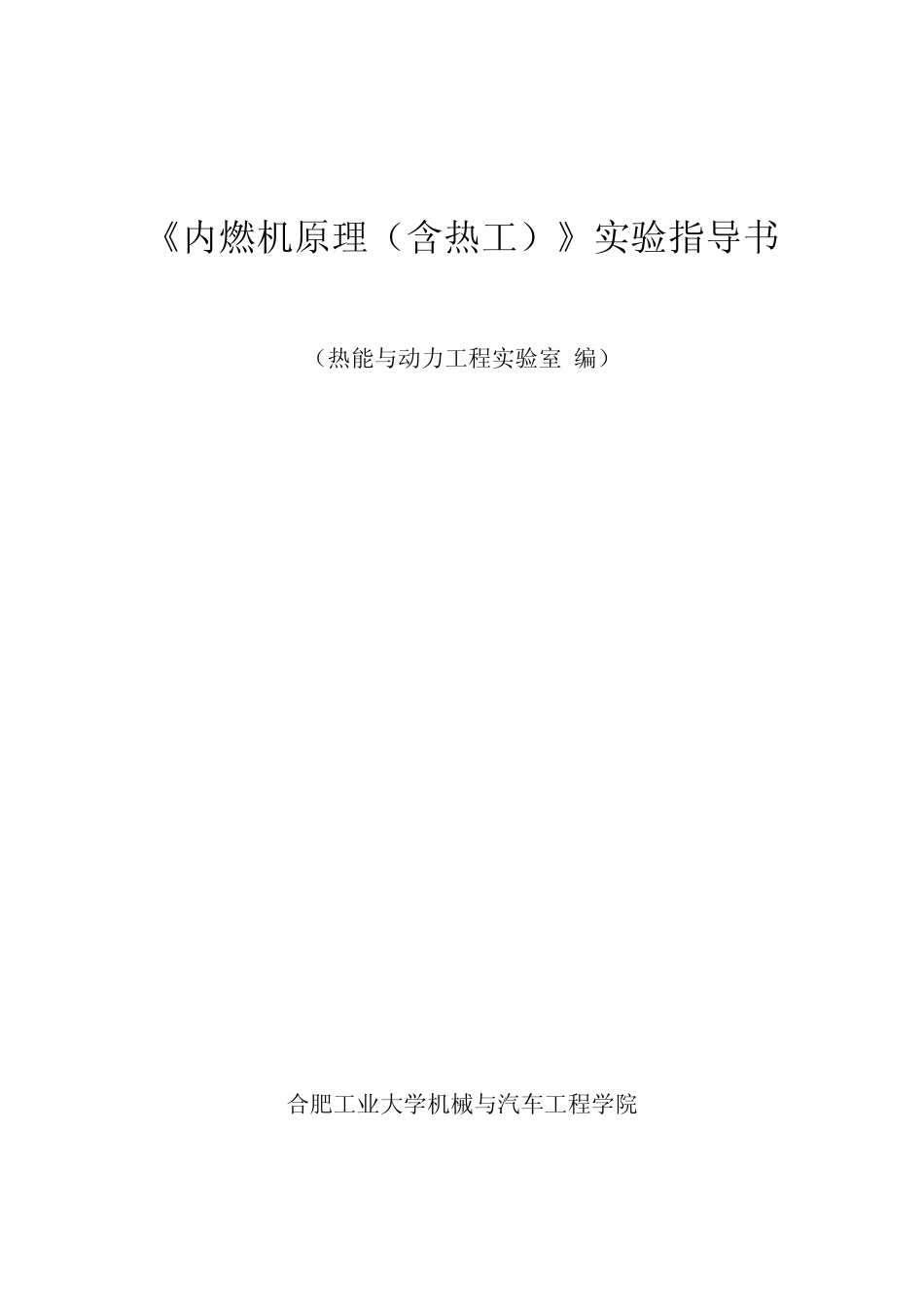

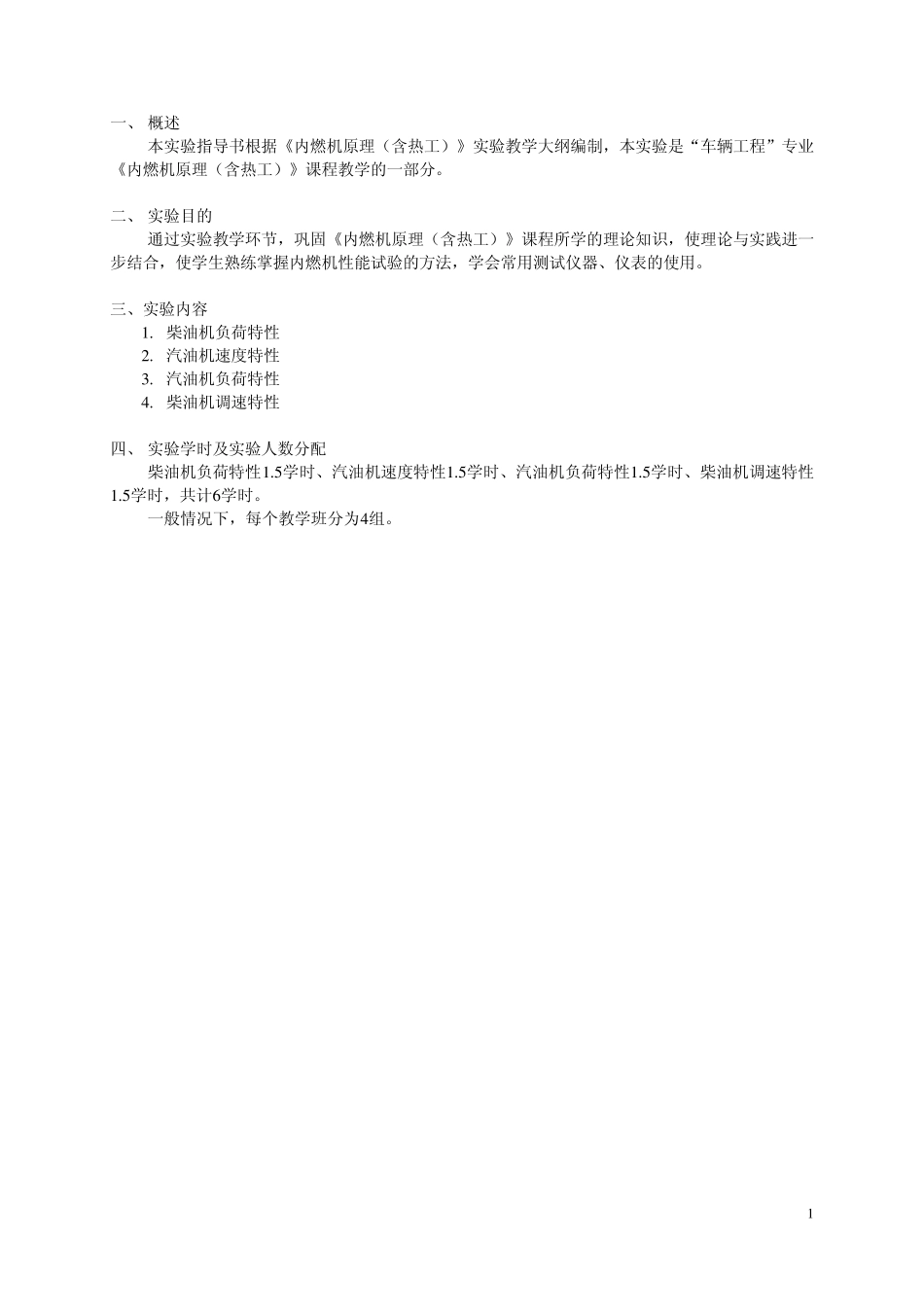

《内燃机原理（含热工）》实验指导书 （热能与动力工程实验室 编） 合肥工业大学机械与汽车工程学院 1 一、 概述 本实验指导书根据《内燃机原理（含热工）》实验教学大纲编制，本实验是“车辆工程”专业 《内燃机原理（含热工）》课程教学的一部分。 二、 实验目的 通过实验教学环节，巩固《内燃机原理（含热工）》课程所学的理论知识，使理论与实践进一步结合，使学生熟练掌握内燃机性能试验的方法，学会常用测试仪器、仪表的使用。 三、实验内容 1 . 柴油机负荷特性 2 . 汽油机速度特性 3 . 汽油机负荷特性 4 . 柴油机调速特性 四、 实验学时及实验人数分配 柴油机负荷特性1 .5 学时、汽油机速度特性1 .5 学时、汽油机负荷特性1 .5 学时、柴油机调速特性1 .5 学时，共计6 学时。 一般情况下，每个教学班分为4 组。 2 《内燃机原理（含热工）》实验指导书 课程编号：02400531 课程名称：内燃机原理（含热工） 实验一 柴油机负荷特性实验 一、实验目的 1. 正确掌握负荷特性的试验方法； 2. 熟悉本实验所需要的设备和仪器； 3. 掌握整理试验数据和绘制特性曲线的方法； 4. 根据试验结果，判断柴油机的经济性。 二、实验的主要内容 柴油机负荷特性测量。 三、实验设备和工具 1. S195柴油机一台，12小时功率Pe=8.8kW，标定转速n=2000r/min，高压油泵为I泵，调速器为机械式全程调速器。 2. WP110水力测功器一台，负荷显示值为P(N)。 3. 数字转速表一台，磁电式转速传感器，转速显示值为n(r/min)。 4. 天平油耗仪一台，重量法测量燃油消耗量（固定Δg=20g）。 5. 排气温度计、水温表。 6. 大气压力、温度、湿度指示仪表各一只。 7. 秒表一只。 四、实验原理 实验时，保持柴油机转速一定。改变柴油机油门大小，并调节测功器负荷以保持柴油机转速在规定值的情况下进行测量。 五、实验方法与步骤 分工：一人控制柴油机调速手柄，一人控制测功机负荷，一人负责记录转速和负荷，一人负责测量和记录燃油消耗量，并负责发出测量开始信号。一人负责观测和记录进出水温度、机油温度和压力、排气温度。一人负责绘制监督曲线。一人负责检查各工作的配合，汇总测量数据，全面观察柴油机运行情况。 1. 对使用的所有设备和仪器及被测柴油机进行例行检查。 2. 起动柴油机，预热到正常工作状态。 3. 在空负荷下，调整油门手柄，使柴油机在某一规定转速下稳定运转。 4. 增加负荷5N，...
