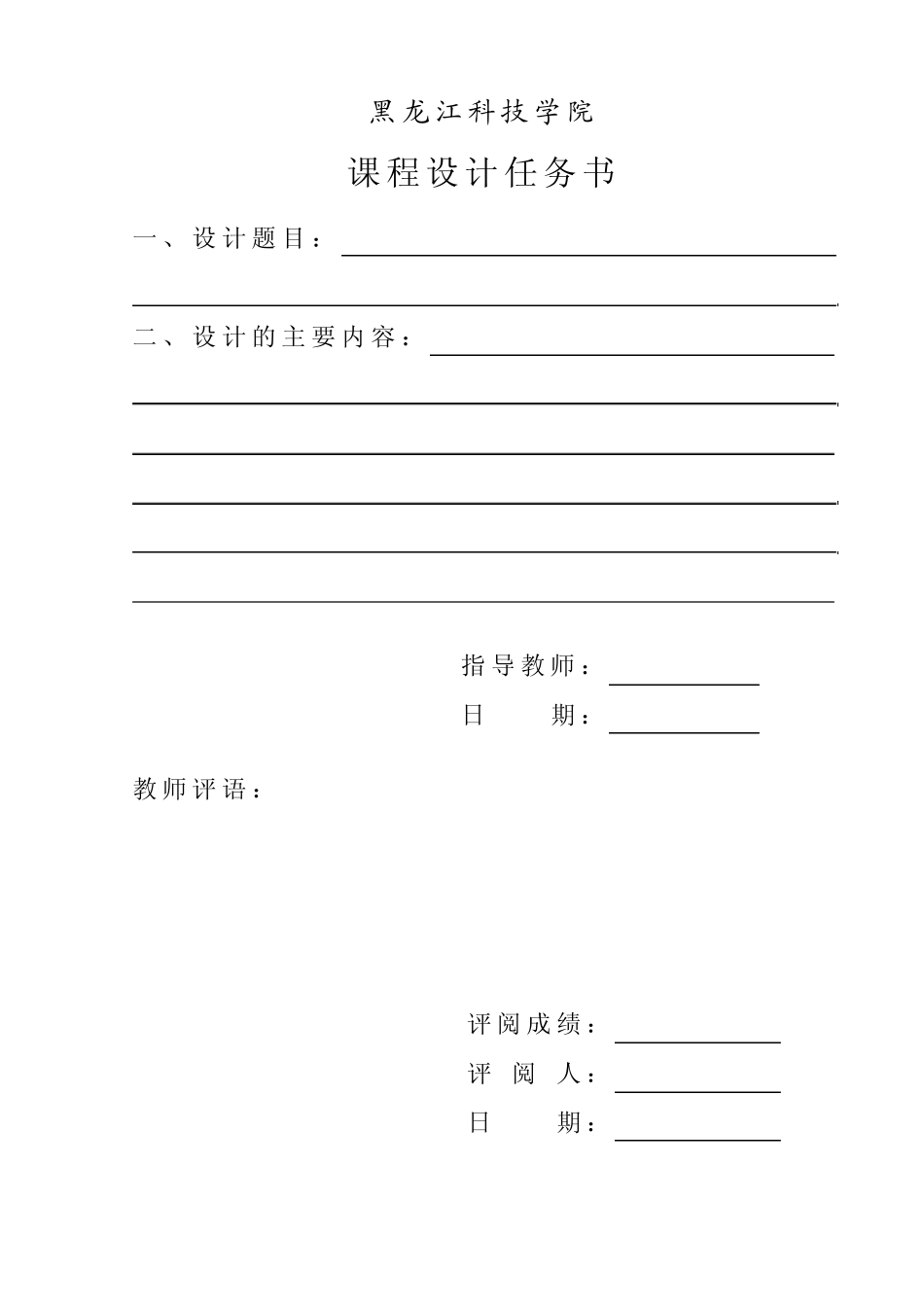

黑龙江科技学 院 课程设计任务书 一、 设计题 目 ： 二 、 设计的 主 要 内 容 ： 指 导 教 师 ： 日 期 ： 教 师 评 语 ： 评 阅 成 绩 ： 评 阅 人 ： 日 期 ： 摘 要 与利用微处理器(CPU 或MCU)来实现乐曲演奏相比，以纯硬件完成乐曲演奏电路的逻辑要复杂得多，如果不借助于功能强大的EDA工具和硬件描述语言，仅凭传统的数字逻辑技术，即使最简单的演奏电路也难以实现。如何使用EDA工具设计电子系统是人们普遍关心的问题，本设计在美国ALTERA公司MAX + plusⅡ 的EDA软 件平 台上 ，使用层 次 化 设计方 法 ，实现了 乐曲发 生 器的设计。本系统是利用硬件描述语言VHDL的设计思 想 设计的一 个 乐曲演奏电路，该 系统基 于计算 机 中 时 钟 分 频 器的原 理，采 用自 顶 向 下 的设计方 法 来实现。系统由 音 调 发 生 模 块 和数控 分 频 模 块 两 个 部 分 组 成。系统实现是用硬件描述语言VHDL按 模 块 化 方 式 进 行 设计，然 后 进 行 编 程 、时 序 仿真 、 整 合 。本系统功能比较 齐 全 ，有 一 定 的使用价 值 。 关键 词 ： 乐曲； 4MHz时 钟 ； VHDL； EDA 第1章《友谊地久天长》乐曲演奏电路设计概述 1.1 系 统 设 计 目 的 本系统是利用硬件描述语言VHDL的设计思想设计的一个乐曲演奏电路，该系统基于计算机中时钟分频器的原理，采用自顶向下的设计方法来实现。系统由音调发生模块和数控分频模块两个部分组成。系统实现是用硬件描述语言VHDL按模块化方式进行设计，然后进行编程、 时序 仿 真 、 整 合 ，本系统功 能 比 较 齐 全 ，有 一定 的使 用价 值 。 1.2 设 计 要 求 1.2.设 计 任 务 (1 )音高 与 频率 的对 应 关 系见 下表 1_1: 1 2 3 4 5 6 7 低 音 131 147 165 175 196 221 248 中音 262 294 330 350 393 441 496 高 音 525 589 661 700 786 882 990 音 高 与 频 率 的 对 应 关 系 见 下 表 1_1 (2 )《 友 谊 地 久 天 长 》 乐谱 见 图 1_ 2: 第2章《友谊地久天长》乐曲演奏电路设计思想 2.1 系 统 设 计 方 案 2.1.1 音 符 与 频 率 的 关 系 我们知道，组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能连续演奏所需的2 个基本要素...
