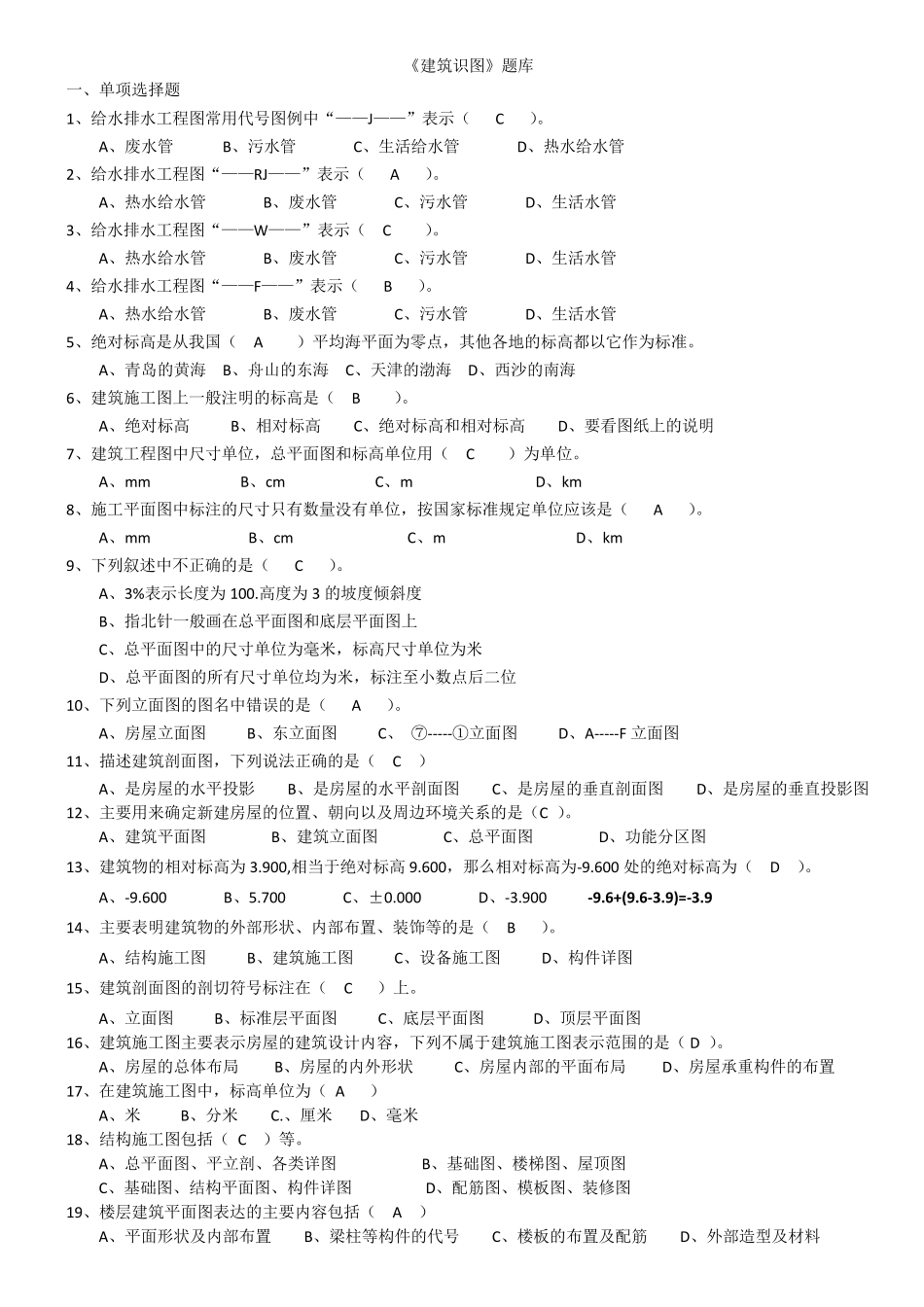

《建筑识图》题库 一、单项选择题 1、给水排水工程图常用代号图例中“——J——”表示（ C ）。 A、废水管 B、污水管 C、生活给水管 D、热水给水管 2、给水排水工程图“——RJ——”表示（ A ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 3、给水排水工程图“——W——”表示（ C ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 4、给水排水工程图“——F——”表示（ B ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 5、绝对标高是从我国（ A ）平均海平面为零点，其他各地的标高都以它作为标准。 A、青岛的黄海 B、舟山的东海 C、天津的渤海 D、西沙的南海 6、建筑施工图上一般注明的标高是（ B ）。 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 7、建筑工程图中尺寸单位，总平面图和标高单位用（ C ）为单位。 A、m m B、cm C、m D、km 8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（ A ）。 A、m m B、cm C、m D、km 9、下列叙述中不正确的是（ C ）。 A、3%表示长度为 100.高度为 3 的坡度倾斜度 B、指北针一般画在总平面图和底层平面图上 C、总平面图中的尺寸单位为毫米，标高尺寸单位为米 D、总平面图的所有尺寸单位均为米，标注至小数点后二位 10、下列立面图的图名中错误的是（ A ）。 A、房屋立面图 B、东立面图 C、 ⑦-----①立面图 D、A-----F 立面图 11、描述建筑剖面图，下列说法正确的是（ C ） A、是房屋的水平投影 B、是房屋的水平剖面图 C、是房屋的垂直剖面图 D、是房屋的垂直投影图 12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C ）。 A、建筑平面图 B、建筑立面图 C、总平面图 D、功能分区图 13、建筑物的相对标高为 3.900,相当于绝对标高 9.600，那么相对标高为-9.600 处的绝对标高为（ D ）。 A、-9.600 B、5.700 C、±0.000 D、-3.900 -9.6+(9.6-3.9)=-3.9 14、主要表明建筑物的外部形状、内部布置、装饰等的是（ B ）。 A、结构施工图 B、建筑施工图 C、设备施工图 D、构件详图 15、建筑剖面图的剖切符号标注在（ C ）上。 A、立面图 B、标准层平面图 C、底层平面图 D、顶层平面图 16、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ D ）。 A、房屋的总体布局 B、房屋...
