《数控编程》习题集VIP免费

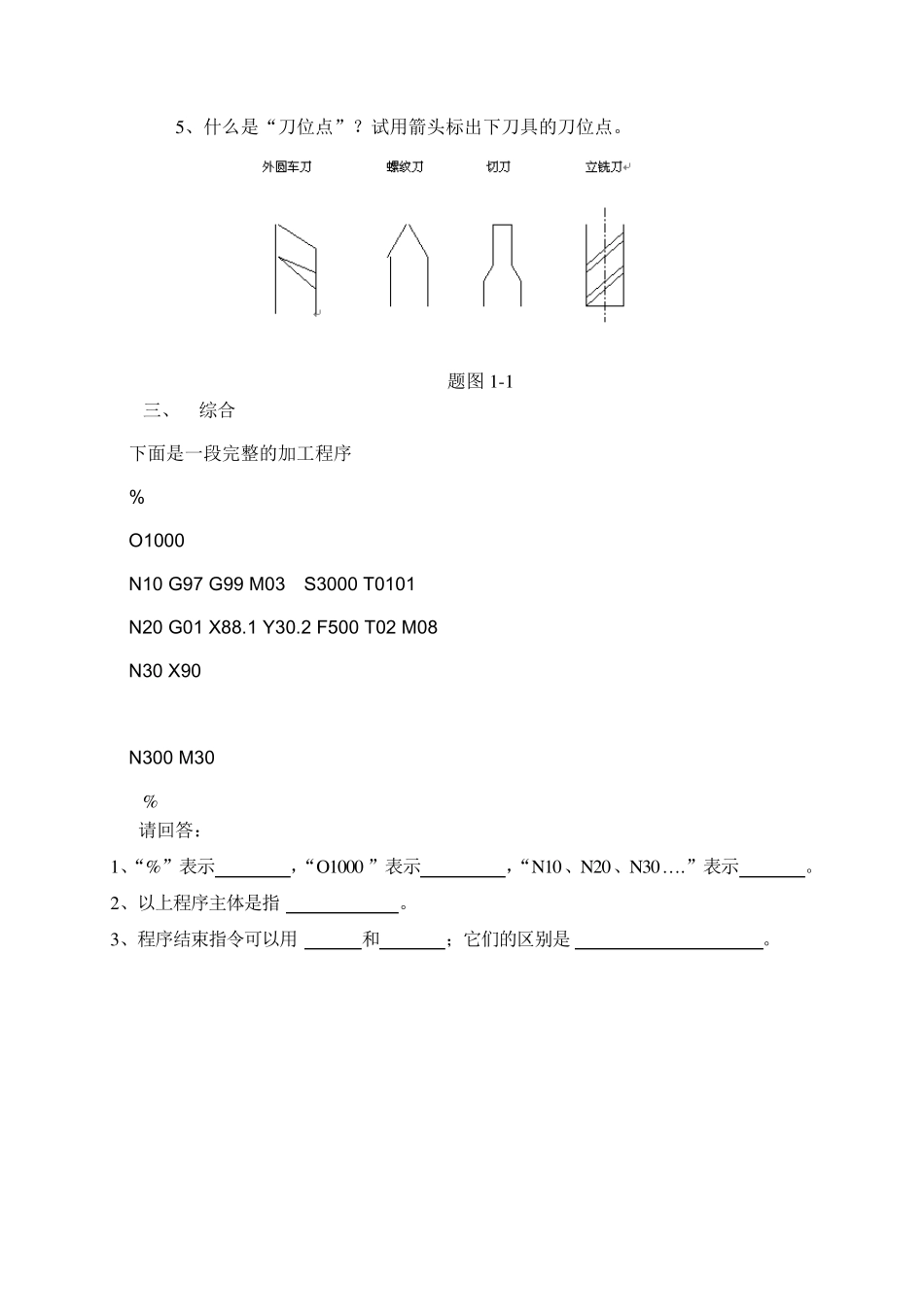

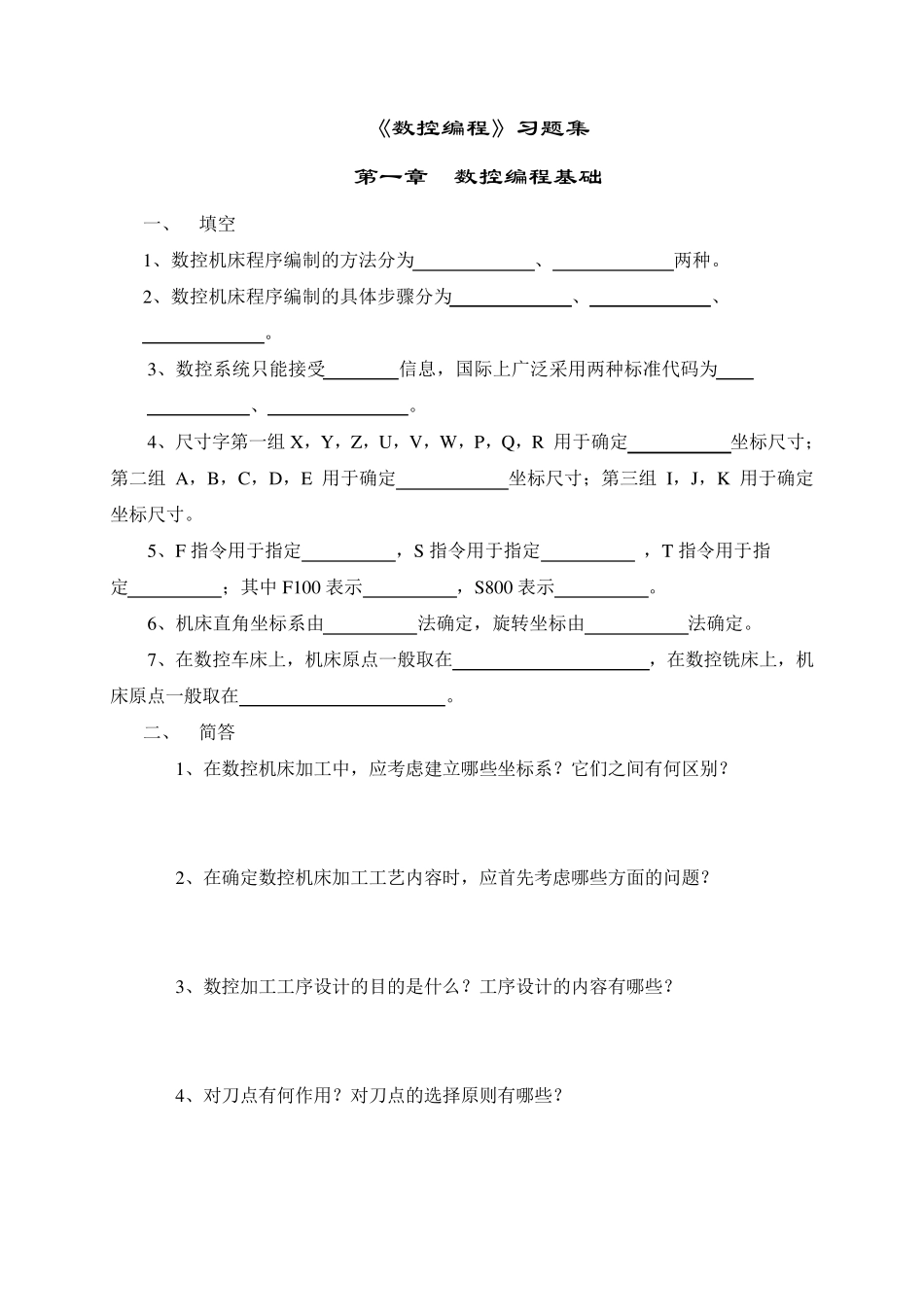

《数控编程》习题集 第一章 数控编程基础 一、 填空 1、数控机床程序编制的方法分为 、 两种。 2、数控机床程序编制的具体步骤分为 、 、 。 3、数控系统只能接受 信息，国际上广泛采用两种标准代码为 、 。 4、尺寸字第一组 X，Y，Z，U，V，W，P，Q，R 用于确定 坐标尺寸；第二组 A，B，C，D，E 用于确定 坐标尺寸；第三组 I，J，K 用于确定 坐标尺寸。 5、F 指令用于指定 ，S 指令用于指定 ，T 指令用于指定 ；其中 F100 表示 ，S800 表示 。 6、机床直角坐标系由 法确定，旋转坐标由 法确定。 7、在数控车床上，机床原点一般取在 ，在数控铣床上，机床原点一般取在 。 二、 简答 1、在数控机床加工中，应考虑建立哪些坐标系？它们之间有何区别？ 2、在确定数控机床加工工艺内容时，应首先考虑哪些方面的问题？ 3、数控加工工序设计的目的是什么？工序设计的内容有哪些？ 4、对刀点有何作用？对刀点的选择原则有哪些？ 5、什么是“刀位点”？试用箭头标出下刀具的刀位点。 题图 1-1 三、 综合 下面是一段完整的加工程序 % O1000 N10 G97 G99 M03 S3000 T0101 N20 G01 X88.1 Y30.2 F500 T02 M08 N30 X90 …… N300 M30 % 请回答： 1、“%”表示 ，“O 1000 ”表示 ，“N 10、N 20、N 30….”表示 。 2、以上程序主体是指 。 3、程序结束指令可以用 和 ；它们的区别是 。 《数控编程》习题集 第二章 常用编程指令及数学处理 一、填空 1、编程常用指令中绝对尺寸用 指令，增量尺寸用 指令。 2、FANUC 系统中指令G40、G41、G42 含义分别是 、 、 。 3、G17、G18、G19 三个指令分别为机床 、 、 平面上的加工。 4、FANUC 单一固定循环指令G90、G92、G94 含义分别是 、 、 。 5、FANUC—i0 系统中G28、G50、G54 指令含义分别是 、 、 。 6、、FANUC 系统中指令顺圆插补指令是 ，逆圆插补指令是 。 7、非圆曲线主要是指 和 两类曲线。前者可用 法和 来进行数学处理； 后者则要通过 来进行数学处理。 二、简答 1、G92和G54的区别是什么？ 2、刀具半径补偿指令G41和G42的判断方法？ 3、什么叫基点？什么叫节点？它们在零件轮廓上的数目分别取决于什么？ 4、程序编制中的误差主要有哪几项？它们是如何产生的？ 5 、 什么叫“逼近圆”和“实用逼近圆”？ 三、综合 1、题图 2-1 当不考虑刀具的实际尺寸...
