PLC的基本概念.

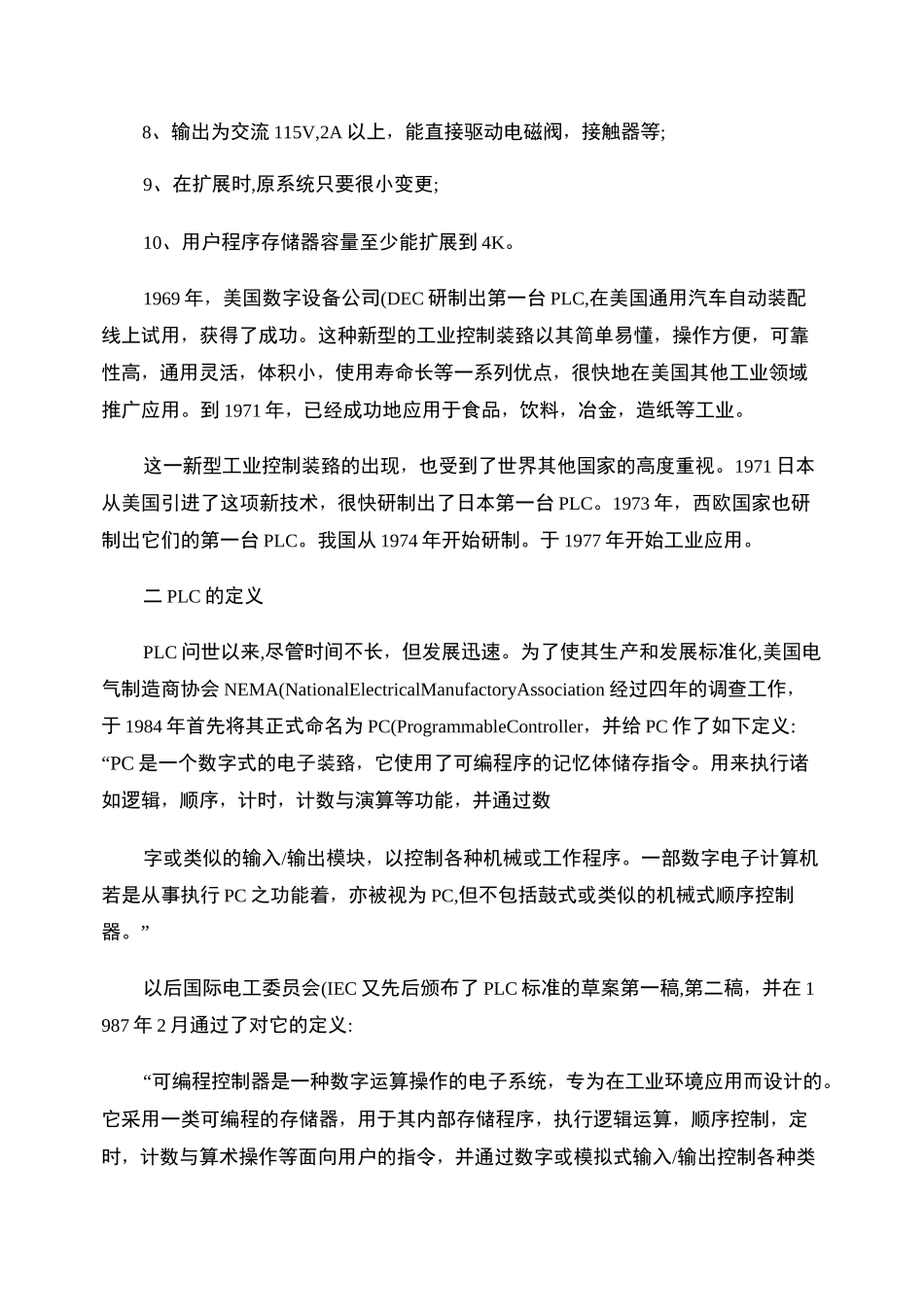

PLC 的基本概念-PLC 的工作原理PLC 的由来可编程控制器（ProgrammableController 是计算机家族中的一员,是为工业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器（ProgrammableLogicController，简称 PLC,它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装臵的功能已经大大超过了逻辑控制的范围,因此,今天这种装臵称作可编程控制器，简称 PC。但是为了避免与个人计算机（PersonalComputer 的简称混淆,所以将可编程控制器简称 PLC。一.PLC 的由来在 60 年代,汽车生产流水线的自动控制系统基本上都是由继电器控制装臵构成的。当时汽车的每一次改型都直接导致继电器控制装臵的重新设计和安装。随着生产的发展,汽车型号更新的周期愈来愈短,这样,继电器控制装臵就需要经常地重新设计和安装,十分费时,费工,费料,甚至阻碍了更新周期的缩短。为了改变这一现状,美国通用汽车公司在 1969 年公开招标,要求用新的控制装臵取代继电器控制装臵,并提出了十项招标指标,即:1、编程方便,现场可修改程序;2、维修方便,采用模块化结构;3、可靠性高于继电器控制装臵;4、体积小于继电器控制装臵;5、数据可直接送入管理计算机;6、成本可与继电器控制装臵竞争;7、输入可以是交流 115V;8、输出为交流 115V,2A 以上，能直接驱动电磁阀，接触器等;9、在扩展时,原系统只要很小变更;10、用户程序存储器容量至少能扩展到 4K。1969 年，美国数字设备公司(DEC 研制出第一台 PLC,在美国通用汽车自动装配线上试用，获得了成功。这种新型的工业控制装臵以其简单易懂，操作方便，可靠性高，通用灵活，体积小，使用寿命长等一系列优点，很快地在美国其他工业领域推广应用。到 1971 年，已经成功地应用于食品，饮料，冶金，造纸等工业。这一新型工业控制装臵的出现，也受到了世界其他国家的高度重视。1971 日本从美国引进了这项新技术，很快研制出了日本第一台 PLC。1973 年，西欧国家也研制出它们的第一台 PLC。我国从 1974 年开始研制。于 1977 年开始工业应用。二 PLC 的定义PLC 问世以来,尽管时间不长，但发展迅速。为了使其生产和发展标准化,美国电气制造商协会 NEMA(NationalElectricalManufactoryAssociation 经过四年的调查工作，于 1984 年首先将其正式命名为 PC(ProgrammableController，并给 PC 作了如下定义:“PC 是一个数字式的电子装臵，它使用了可编程序的记忆体储存指令。用来执行诸如逻辑，顺序，计时...
