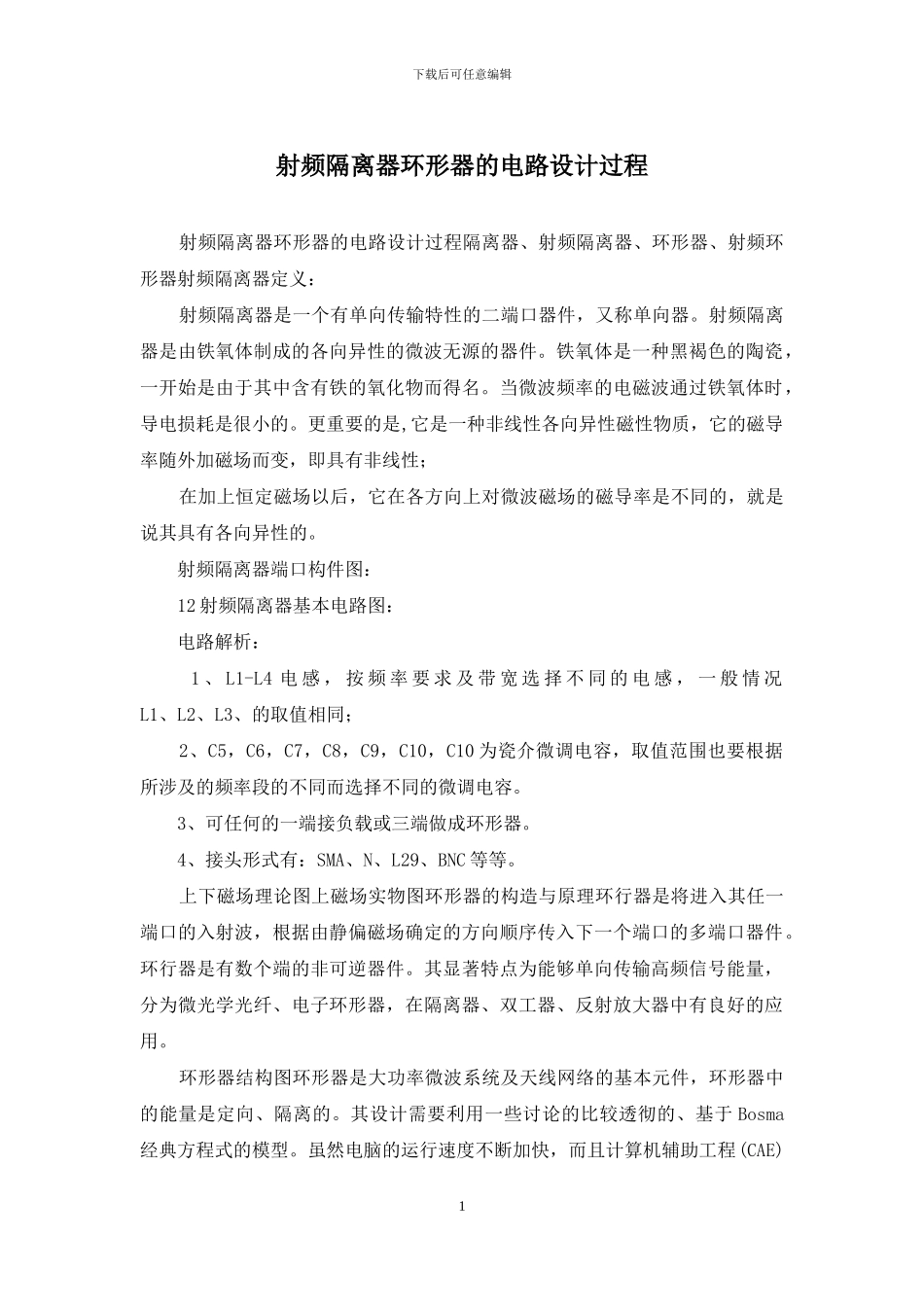

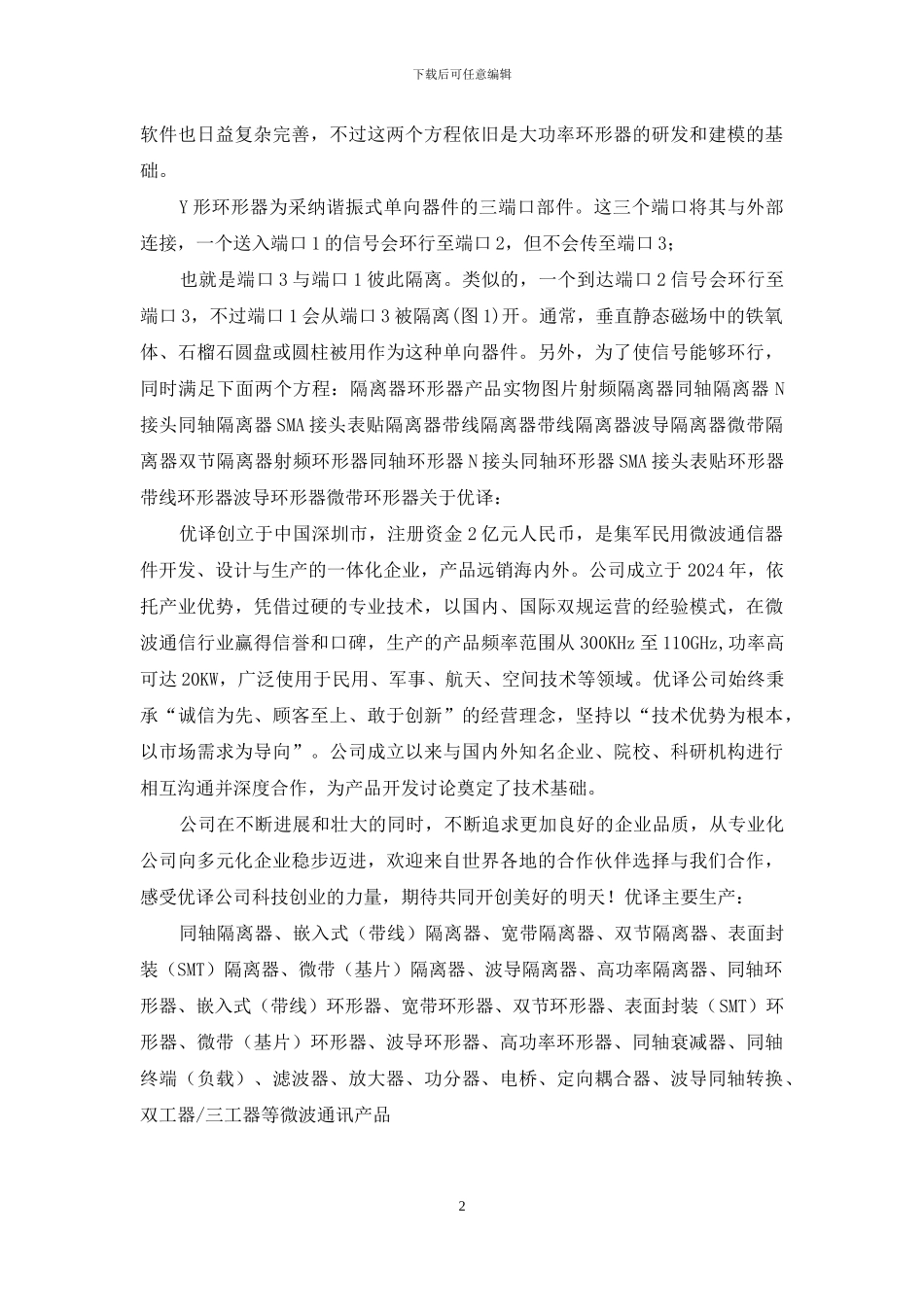

下载后可任意编辑射频隔离器环形器的电路设计过程 射频隔离器环形器的电路设计过程隔离器、射频隔离器、环形器、射频环形器射频隔离器定义： 射频隔离器是一个有单向传输特性的二端口器件，又称单向器。射频隔离器是由铁氧体制成的各向异性的微波无源的器件。铁氧体是一种黑褐色的陶瓷，一开始是由于其中含有铁的氧化物而得名。当微波频率的电磁波通过铁氧体时，导电损耗是很小的。更重要的是,它是一种非线性各向异性磁性物质，它的磁导率随外加磁场而变，即具有非线性； 在加上恒定磁场以后，它在各方向上对微波磁场的磁导率是不同的，就是说其具有各向异性的。 射频隔离器端口构件图： 12 射频隔离器基本电路图： 电路解析： 1 、 L1-L4 电 感 ， 按 频 率 要 求 及 带 宽 选 择 不 同 的 电 感 ， 一 般 情 况L1、L2、L3、的取值相同； 2、C5，C6，C7，C8，C9，C10，C10 为瓷介微调电容，取值范围也要根据所涉及的频率段的不同而选择不同的微调电容。 3、可任何的一端接负载或三端做成环形器。 4、接头形式有：SMA、N、L29、BNC 等等。 上下磁场理论图上磁场实物图环形器的构造与原理环行器是将进入其任一端口的入射波，根据由静偏磁场确定的方向顺序传入下一个端口的多端口器件。环行器是有数个端的非可逆器件。其显著特点为能够单向传输高频信号能量，分为微光学光纤、电子环形器，在隔离器、双工器、反射放大器中有良好的应用。 环形器结构图环形器是大功率微波系统及天线网络的基本元件，环形器中的能量是定向、隔离的。其设计需要利用一些讨论的比较透彻的、基于 Bosma经典方程式的模型。虽然电脑的运行速度不断加快，而且计算机辅助工程(CAE)1下载后可任意编辑软件也日益复杂完善，不过这两个方程依旧是大功率环形器的研发和建模的基础。 Y 形环形器为采纳谐振式单向器件的三端口部件。这三个端口将其与外部连接，一个送入端口 1 的信号会环行至端口 2，但不会传至端口 3； 也就是端口 3 与端口 1 彼此隔离。类似的，一个到达端口 2 信号会环行至端口 3，不过端口 1 会从端口 3 被隔离(图 1)开。通常，垂直静态磁场中的铁氧体、石榴石圆盘或圆柱被用作为这种单向器件。另外，为了使信号能够环行，同时满足下面两个方程：隔离器环形器产品实物图片射频隔离器同轴隔离器 N接头同轴隔离器 SMA 接头表贴隔离器带线隔离器带线隔离器波导隔离器微带隔离器双节隔离器射频环形器...
