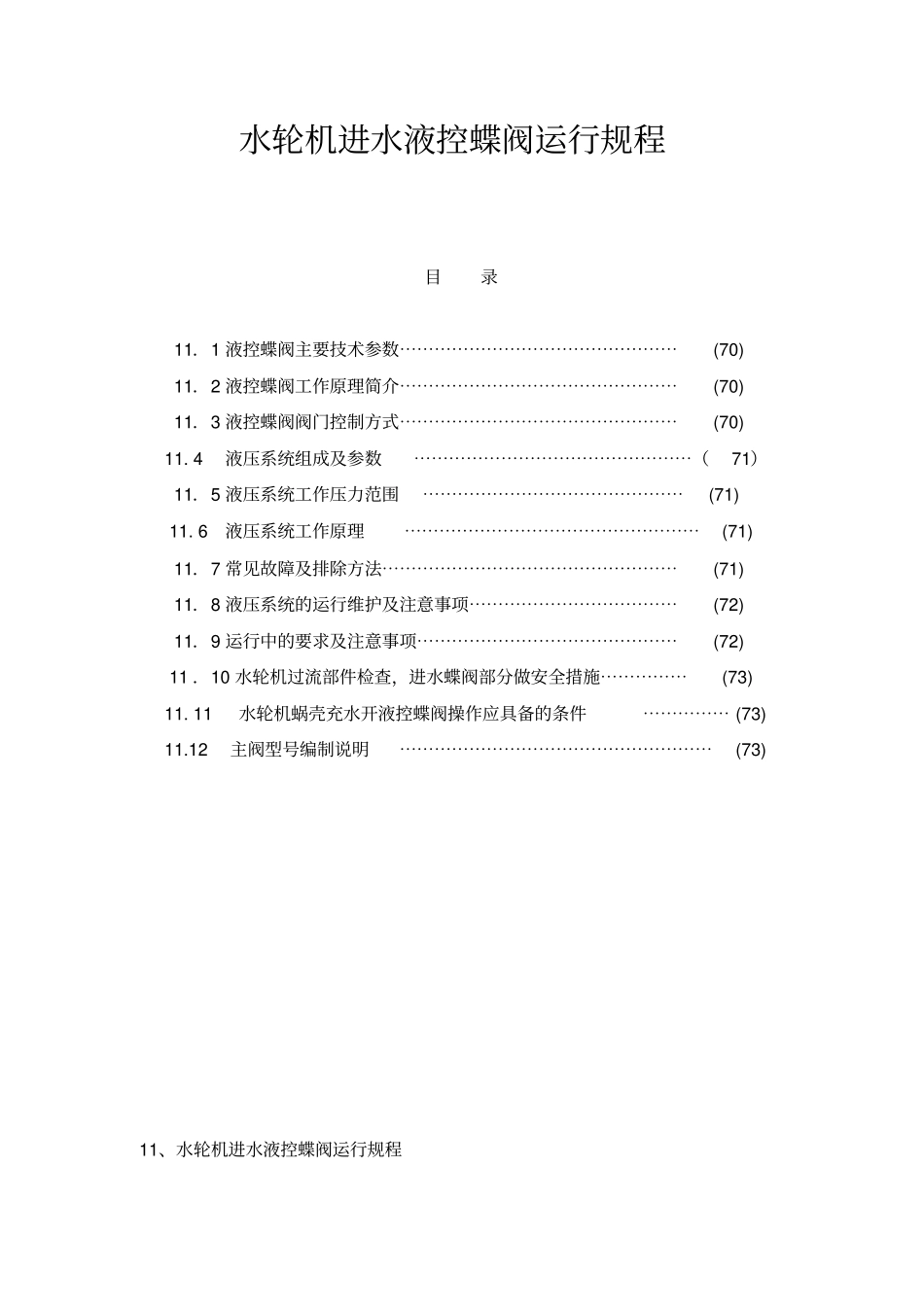

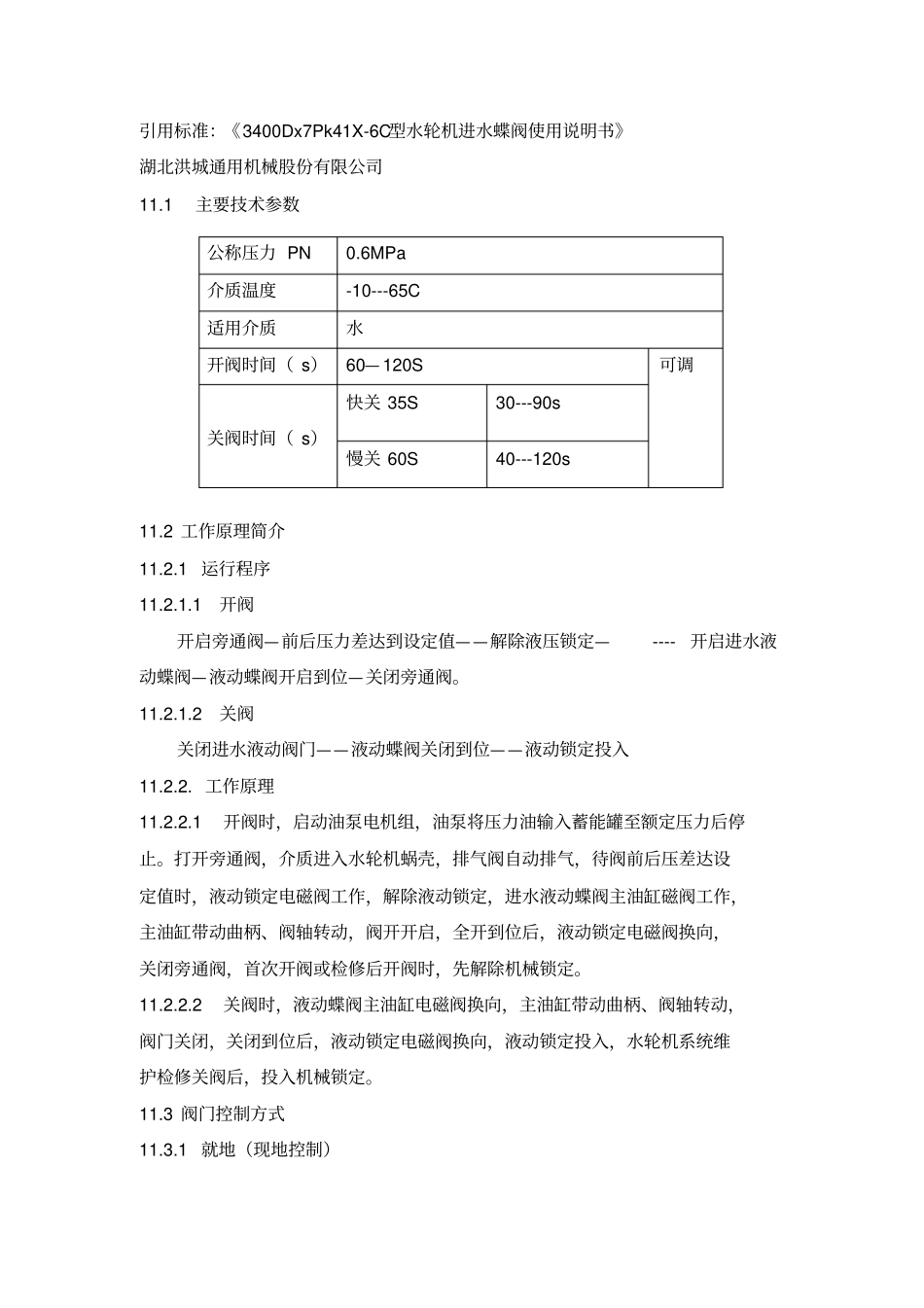

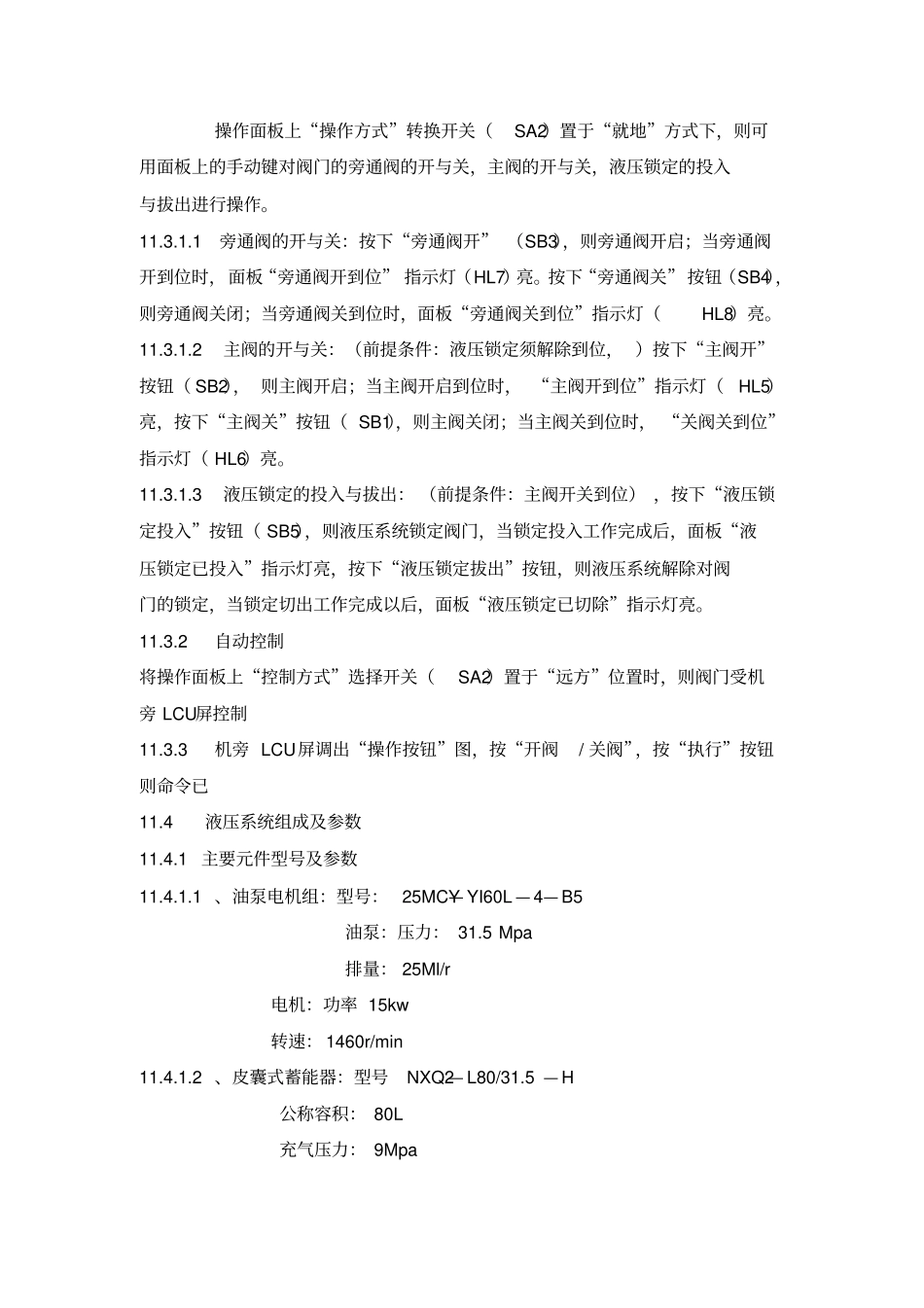

水轮机进水液控蝶阀运行规程目录11．1 液控蝶阀主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(70) 11．2 液控蝶阀工作原理简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(70) 11．3 液控蝶阀阀门控制方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(70) 11. 4液压系统组成及参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（71）11．5 液压系统工作压力范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (71) 11. 6液压系统工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(71) 11．7 常见故障及排除方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(71) 11．8 液压系统的运行维护及注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(72) 11．9 运行中的要求及注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(72) 11 ．10 水轮机过流部件检查，进水蝶阀部分做安全措施⋯⋯⋯⋯⋯(73) 11. 11水轮机蜗壳充水开液控蝶阀操作应具备的条件⋯⋯⋯⋯⋯ (73) 11.12主阀型号编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(73) 11、水轮机进水液控蝶阀运行规程引用标准：《3400Dx7Pk41X-6C型水轮机进水蝶阀使用说明书》湖北洪城通用机械股份有限公司11.1 主要技术参数11.2 工作原理简介11.2.1 运行程序11.2.1.1开阀开启旁通阀—前后压力差达到设定值——解除液压锁定—----开启进水液动蝶阀—液动蝶阀开启到位—关闭旁通阀。11.2.1.2关阀关闭进水液动阀门——液动蝶阀关闭到位——液动锁定投入11.2.2. 工作原理11.2.2.1开阀时，启动油泵电机组，油泵将压力油输入蓄能罐至额定压力后停止。打开旁通阀，介质进入水轮机蜗壳，排气阀自动排气，待阀前后压差达设定值时，液动锁定电磁阀工作，解除液动锁定，进水液动蝶阀主油缸磁阀工作，主油缸带动曲柄、阀轴转动，阀开开启，全开到位后，液动锁定电磁阀换向，关闭旁通阀，首次开阀或检修后开阀时，先解除机械锁定。11.2.2.2关阀时，液动蝶阀主油缸电磁阀换向，主油缸带动曲柄、阀轴转动，阀门关闭，关闭到位后，液动锁定电磁阀换向，液动锁定投入，水轮机系统维护检修关阀后，投入机械锁定。11.3 阀门控制方式11.3.1 就地（现地控制）公称压力 PN 0.6MPa 介质温度-10---65C 适用介质水开阀时间（ s）60— 120S 可调关阀时间（ s）快关 35S 30---90s 慢关 60S 40---120s 操作面板上“操作方式”转换开关（SA2）置于“就地”方式下，则可用面板上的手动键对阀门的旁通阀的开与关，主阀的开与关，液压锁定的投入与拔出进行操作。11.3.1.1旁通阀...
