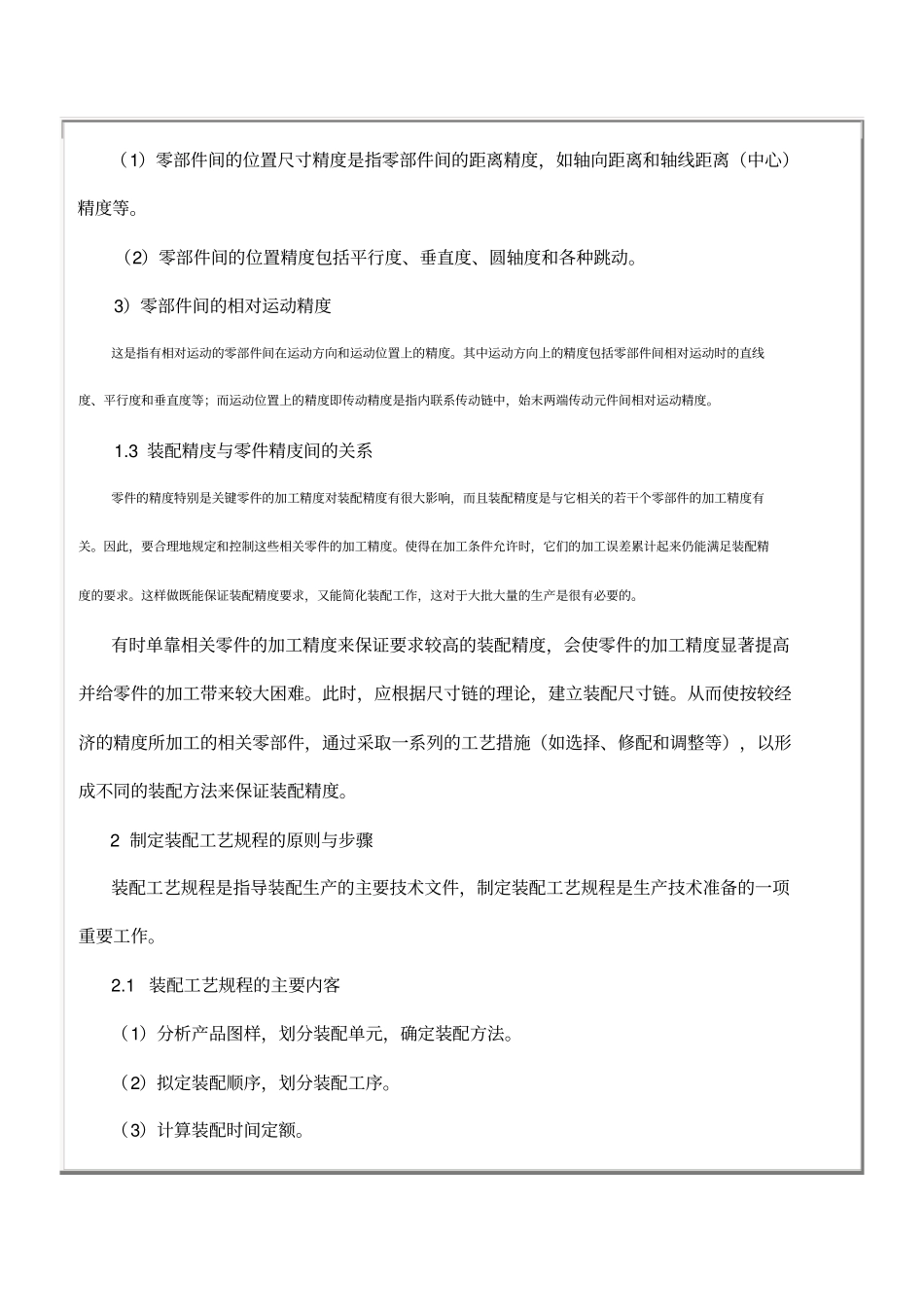

任 务 主 要 内 容 及 目 的子学习情境 4: 汽车总装工艺学习一、任务编号:ZP1-4二、学时: 3 学时三、主要内容及目的(1)熟悉汽车制造过程中装配基本理论。(2)掌握装配工艺流程。(3)了解装配尺寸链。(4)掌握保证装配精度的装配方法。学习内容 :(一)装配的基本概念和装配工艺规程的制定◎ 1 装配的基本概念1.1 装配的概念任何机器(含汽车,后同)都是由若干个零件、组件和部件所组成的。按照规定的技术要求,将零件、组件和部件进行配合和连接,使之成为半成品或成品的工艺过程称为装配。把零件、组件装配成部件的过程称为部件装配,而将零件、组件和部件装配成最终产品的过程称为总装配。装配不仅对保证机器的质量十分重要,还是机器生产的最终检验环节。通过装配可以发现产品设计上的错误和零件制造工艺中存在的质量问题。因此,研究装配工艺,选择合适的装配方法,制定合理的装配工艺规程,不仅是保证汽车装配质量的手段,也是提高生产效率与降低制造成本的有力措施。1.2 装配精度装配精度是装配工艺的质量指标。正确地规定机器和部件的装配精度是产品设计的重要环节之一,它不仅关系到产品质量,也影响到产品制造的经济性。装配精度是制定装配工艺规程的主要依据,也是选择合理的装配方法和确定零件加工精度的依据。装配精度的内容包括零部件间的配合精度和接触精度、位置尺寸精度和位置精度、相对运动精度等。1)部件间的配合精度和接触精度(1)零部件间的配合精度是指配合面间达到规定的间隙或过盈的要求。它关系到配合性质和配合质量。已由国家标准《公差和配合》来解决。例如,轴和孔的配合间隙或配合过盈的变化范围。(2)零部件间的接触精度是指配合表面、接触表面达到规定的接触面积与接触点分布的情况。它影响到接触刚度和配合质量。例如:导轨接触面间、锥体配合和齿轮啮合等处,均有接触精度要求。2)零部件间的位置尺寸精度和位置精度(1)零部件间的位置尺寸精度是指零部件间的距离精度,如轴向距离和轴线距离(中心)精度等。(2)零部件间的位置精度包括平行度、垂直度、圆轴度和各种跳动。3)零部件间的相对运动精度这是指有相对运动的零部件间在运动方向和运动位置上的精度。其中运动方向上的精度包括零部件间相对运动时的直线度、平行度和垂直度等;而运动位置上的精度即传动精度是指内联系传动链中,始末两端传动元件间相对运动精度。1.3 装配精庋与零件精庋间的关系零件的精度特别是关键零件...
