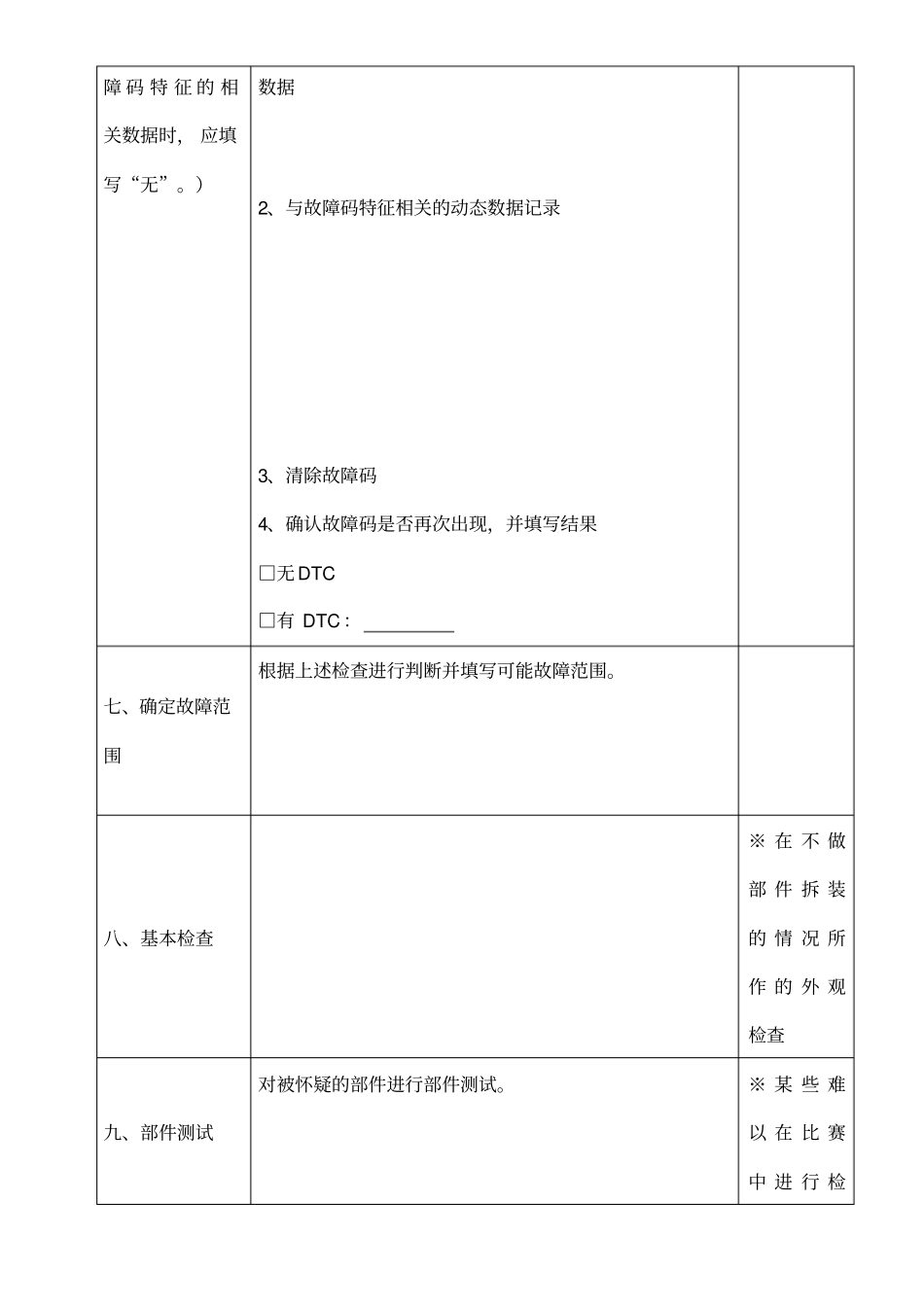

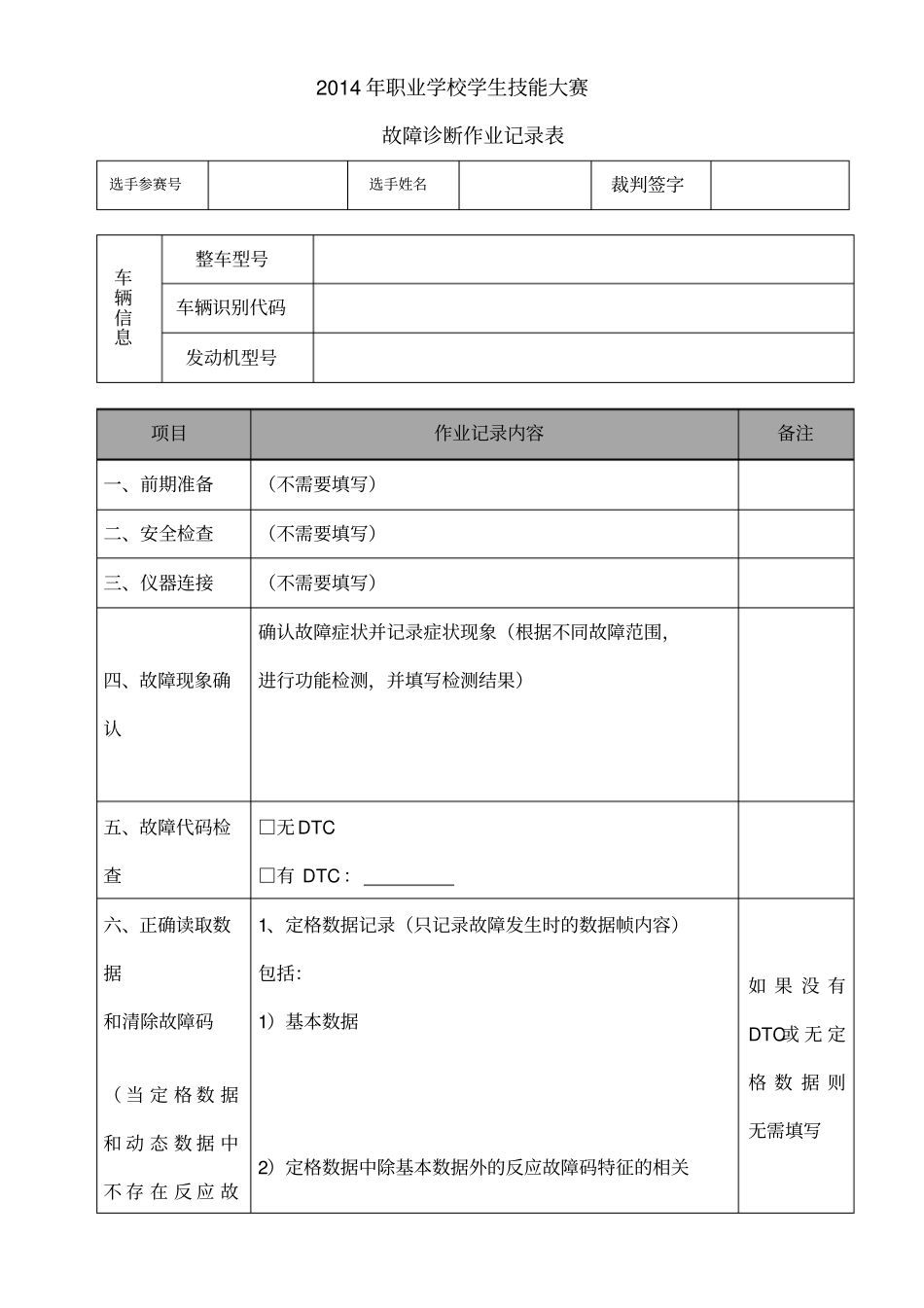

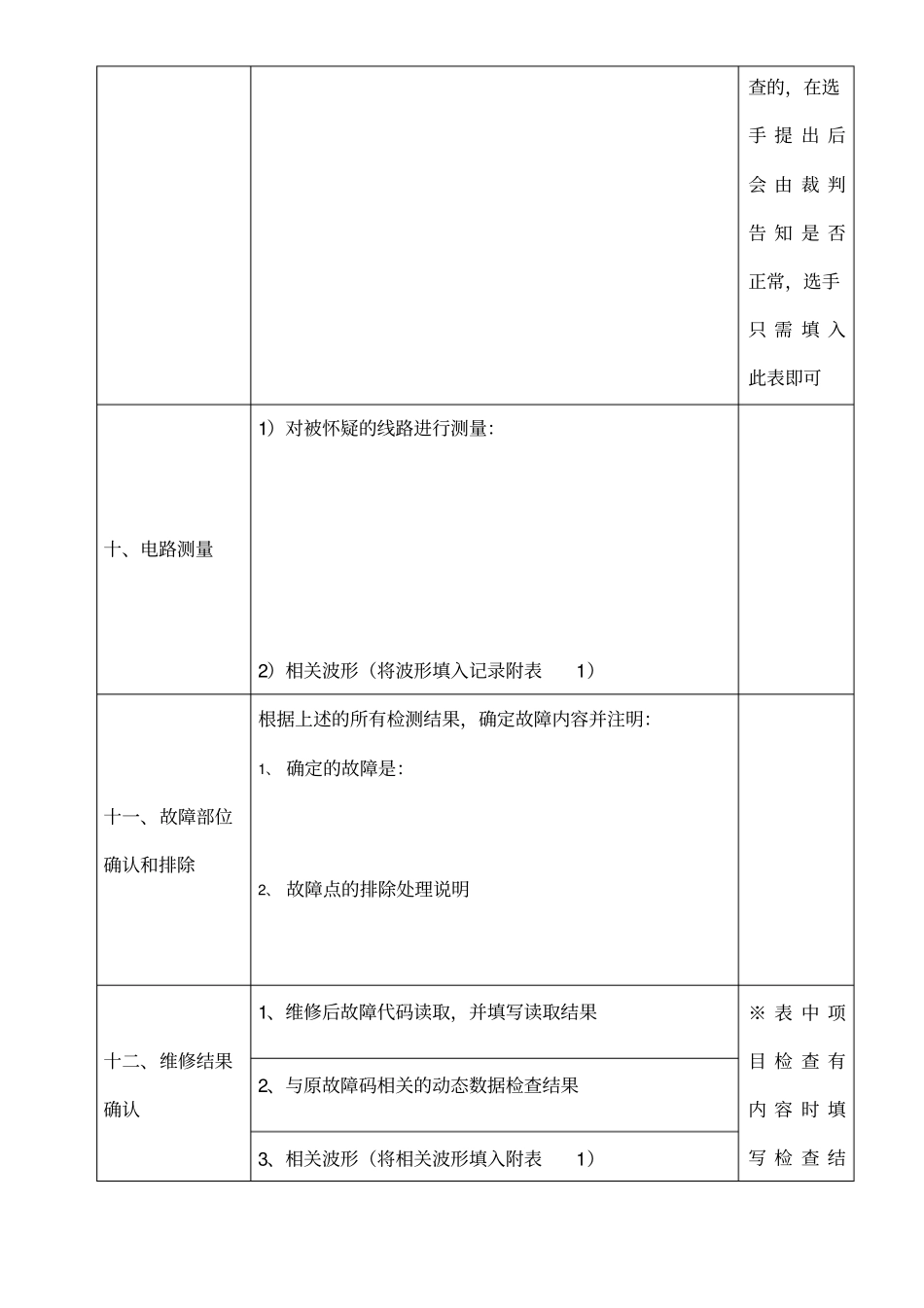

2014 年职业学校学生技能大赛故障诊断作业记录表选手参赛号选手姓名裁判签字车辆信息整车型号车辆识别代码发动机型号项目作业记录内容备注一、前期准备（不需要填写）二、安全检查（不需要填写）三、仪器连接（不需要填写）四、故障现象确认确认故障症状并记录症状现象（根据不同故障范围，进行功能检测，并填写检测结果）五、故障代码检查□无 DTC□有 DTC ：六、正确读取数据和清除故障码（ 当 定 格 数 据和 动 态 数 据 中不 存 在 反 应 故1、定格数据记录（只记录故障发生时的数据帧内容）包括：1）基本数据2）定格数据中除基本数据外的反应故障码特征的相关如 果 没 有DTC或 无 定格 数 据 则无需填写障 码 特 征 的 相关数据时， 应填写“无”。）数据2、与故障码特征相关的动态数据记录3、清除故障码4、确认故障码是否再次出现，并填写结果□无 DTC□有 DTC ：七、确定故障范围根据上述检查进行判断并填写可能故障范围。八、基本检查※ 在 不 做部 件 拆 装的 情 况 所作 的 外 观检查九、部件测试对被怀疑的部件进行部件测试。※ 某 些 难以 在 比 赛中 进 行 检查的，在选手 提 出 后会 由 裁 判告 知 是 否正常，选手只 需 填 入此表即可十、电路测量1）对被怀疑的线路进行测量：2）相关波形（将波形填入记录附表1）十一、故障部位确认和排除根据上述的所有检测结果，确定故障内容并注明：1、 确定的故障是：2、 故障点的排除处理说明十二、维修结果确认1、维修后故障代码读取，并填写读取结果※ 表 中 项目 检 查 有内 容 时 填写 检 查 结2、与原故障码相关的动态数据检查结果3、相关波形（将相关波形填入附表1）4、维修后的功能确认并填写结果果，如果没有 时 填 写“无”。十三、现场恢复（不需要填写）【维修前】根据故障内容检测相关电路波形。并填写被测元件端口编号，并画出或打印出波形示波器正表笔连接元件端口编号：————————及针脚号：————————示波器负表笔连接部位：————————每格电压：每格时间：【维修后】根据故障内容检测相关电路波形。并填写被测元件端口编号，并画出或打印出波形示波器正表笔连接元件端口编号：————————及针脚号：————————示波器负表笔连接部位：————————每格电压：每格时间：附表一：波形检测记
