汽轮机非稳定性振动诊断与分析

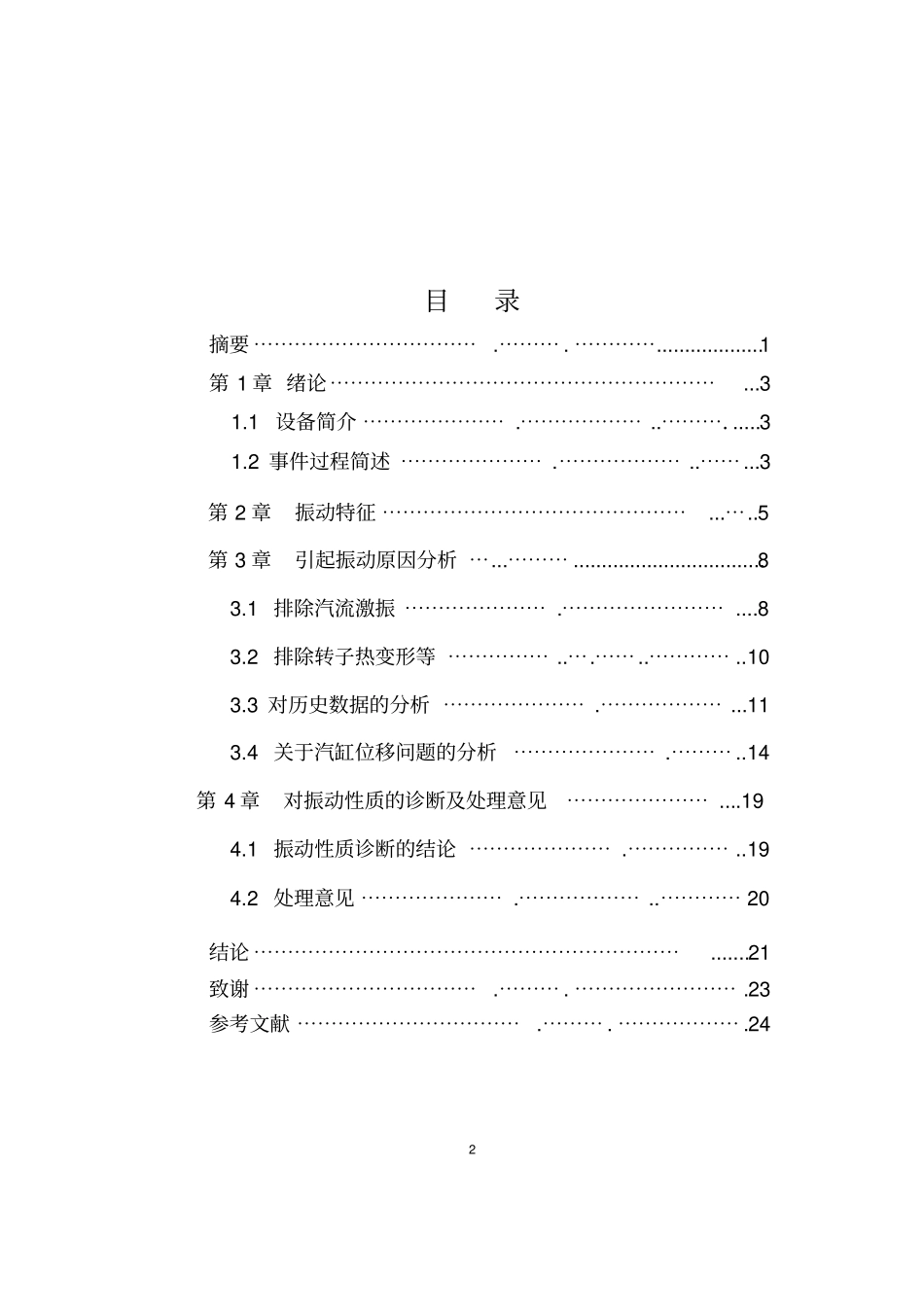

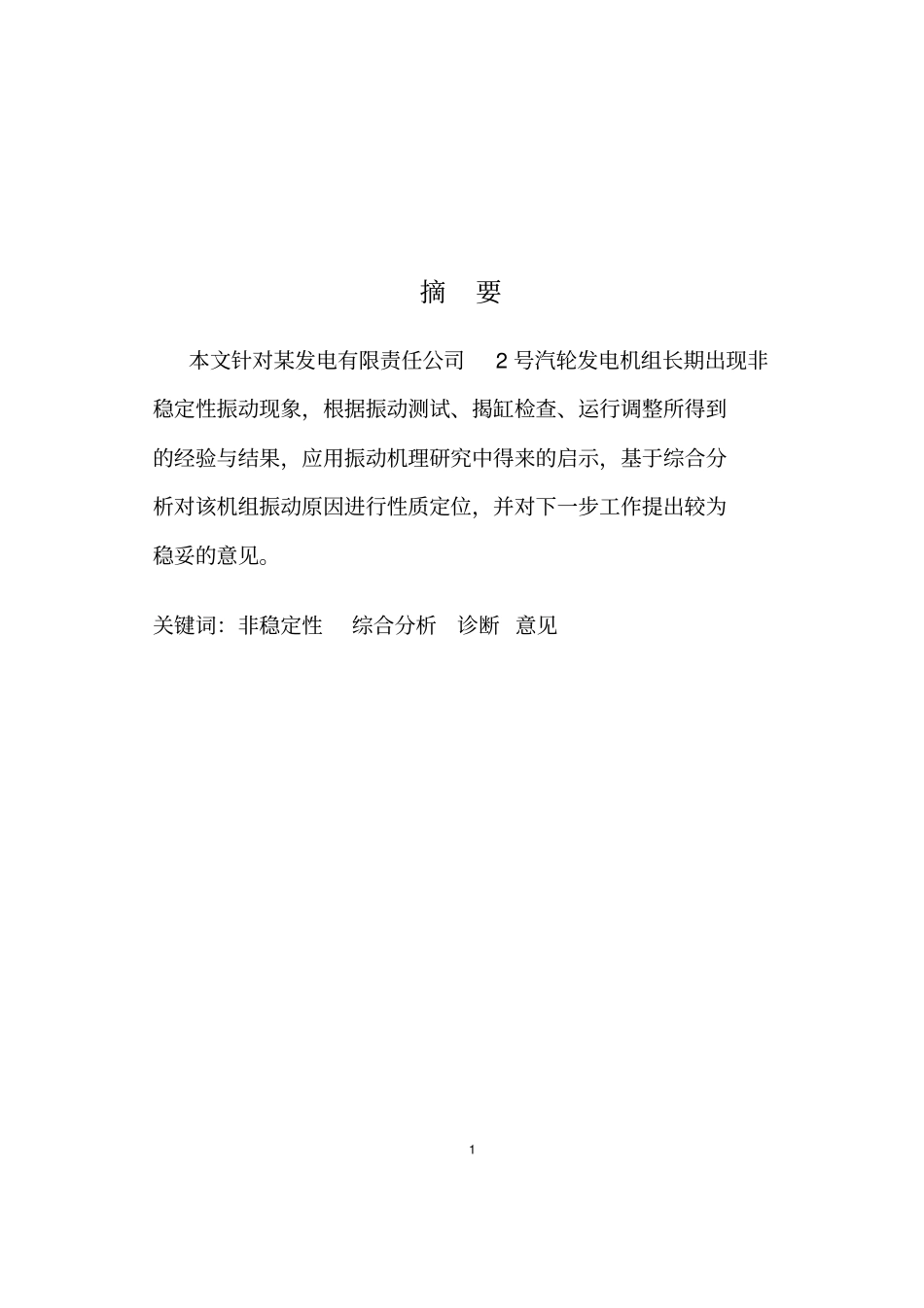

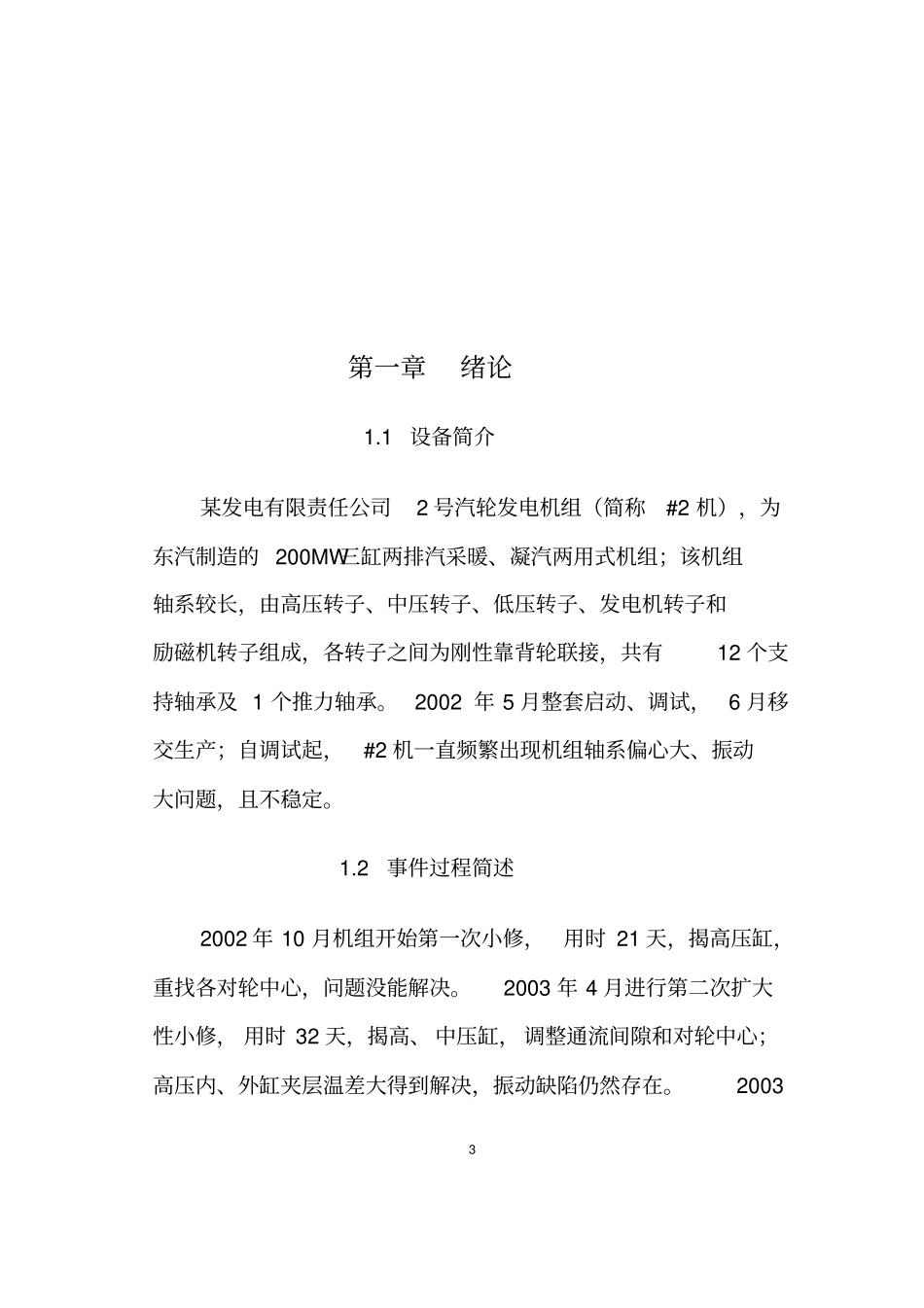

1 摘要本文针对某发电有限责任公司2 号汽轮发电机组长期出现非稳定性振动现象，根据振动测试、揭缸检查、运行调整所得到的经验与结果，应用振动机理研究中得来的启示，基于综合分析对该机组振动原因进行性质定位，并对下一步工作提出较为稳妥的意见。关键词：非稳定性综合分析诊断 意见2 目录摘要 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯ . ⋯⋯⋯⋯...................1第 1 章 绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...3 1.1 设备简介 ⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯ ..⋯⋯⋯. .....31.2 事件过程简述 ⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯ ..⋯⋯...3第 2 章振动特征 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯..5第 3 章引起振动原因分析 ⋯...⋯⋯⋯ ..................................83.1 排除汽流激振 ⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯⋯⋯ ....83.2 排除转子热变形等 ⋯⋯⋯⋯⋯ ..⋯.⋯⋯..⋯⋯⋯⋯ ..103.3 对历史数据的分析 ⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯ ...113.4 关于汽缸位移问题的分析⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯ ..14第 4 章对振动性质的诊断及处理意见⋯⋯⋯⋯⋯⋯⋯ ....194.1 振动性质诊断的结论 ⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯ ..194.2 处理意见 ⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯ ..⋯⋯⋯⋯ 20结论 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.......21致谢 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯ .23参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯ .243 第一章绪论1.1 设备简介某发电有限责任公司2 号汽轮发电机组（简称#2 机），为东汽制造的 200MW三缸两排汽采暖、凝汽两用式机组；该机组轴系较长，由高压转子、中压转子、低压转子、发电机转子和励磁机转子组成，各转子之间为刚性靠背轮联接，共有12 个支持轴承及 1 个推力轴承。 2002 年 5 月整套启动、调试，6 月移交生产；自调试起，#2 机一直频繁出现机组轴系偏心大、振动大问题，且不稳定。1.2 事件过程简述2002 年 10 月机组开始第一次小修，用时 21 天，揭高压缸，重找各对轮中心，问题没能解决。2003 年 4 月进行第二次扩大性小修， 用时 32 天，揭高、 中压缸， 调整通流间隙和对轮中心；高压内、外缸夹层温差大得到解决，振动缺陷仍然存在。20034 年 7 月为解决轴系振动问题将机组转大修，用时42 天，揭高、中、低压三缸进行检查调整，做转子动平衡试验，同时根...
