沈阳理工大学塑料模具课程设计题目讲解

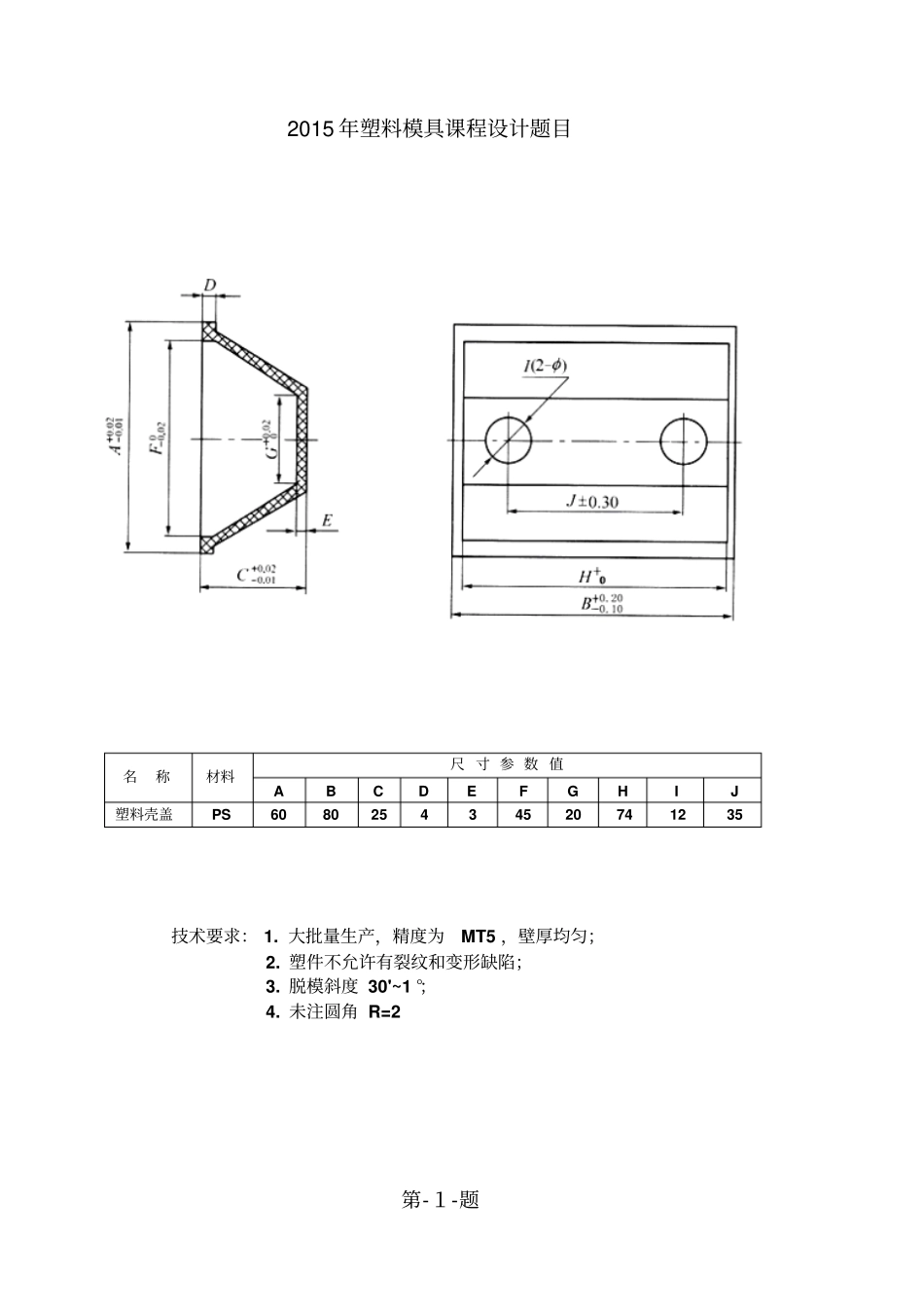

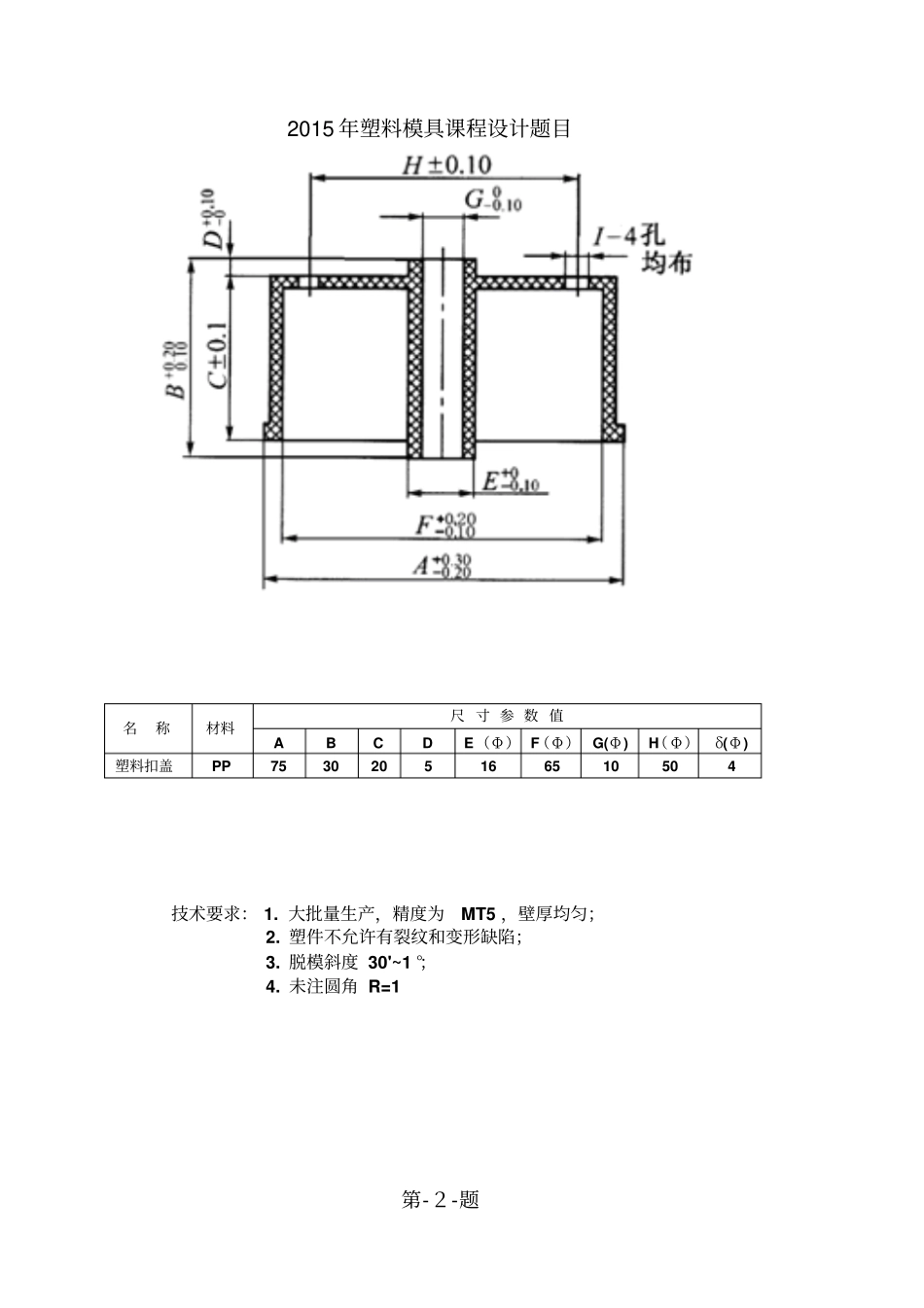

2015 年塑料模具课程设计题目第-１-题名称材料尺 寸 参 数 值A B C D E F G H I J 塑料壳盖PS 60 80 25 4 3 45 20 74 12 35 技术要求： 1. 大批量生产，精度为MT5 ，壁厚均匀；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；4. 未注圆角 R=2 2015 年塑料模具课程设计题目第-２-题名称材料尺 寸 参 数 值A B C D E（Φ ） F（Φ ）G(Φ ) H（ Φ ）δ(Φ ) 塑料扣盖PP 75 30 20 5 16 65 10 50 4 技术要求： 1. 大批量生产，精度为MT5 ，壁厚均匀；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；4. 未注圆角 R=1 2015 年塑料模具课程设计题目第-３-题名称材料尺 寸 参 数 值A B C D E F G H 塑料仪表盖ABS 70 30 25 35 65 10 5 50 技术要求： 1. 大批量生产，精度为MT5 ，壁厚处处相等；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；4. 未注圆角 R2~R3 5. 未注尺寸公差按所有塑料的高精度级查取。2015 年塑料模具课程设计题目第-４-题名称材料尺 寸 参 数 值A B C D E F G H I 多孔塑料罩PP 60 50 30 4 3 44 8 5 26 技术要求： 1. 大批量生产，精度为MT5 ；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；4. 未注圆角 R2~R3 2015 年塑料模具课程设计题目第-５-题名称：穿线塑料盒盖技术要求： 1. 大批量生产，精度为MT5 ；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；2015 年塑料模具课程设计题目第-６-题名称：对称塑料套管技术要求： 1. 大批量生产，精度为MT5 ；材料 ABS；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；2015 年塑料模具课程设计题目第-７-题名称：塑料后盖板技术要求： 1. 大批量生产，精度为MT5 ；材料 ABS；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；2015 年塑料模具课程设计题目第-８-题名称：花边塑料盖技术要求： 1. 大批量生产，精度为MT5 ；材料 PP；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；2015 年塑料模具课程设计题目第-９-题名称：塑料罩桶技术要求： 1. 大批量生产，精度为MT5 ；材料 ABS；2. 塑件不允许有裂纹和变形缺陷；3. 脱模斜度 30'~1 °；2015 年塑料模具课程设计题目第-１０-题名称：圆形塑料扣盖技术要求： 1. 大...
