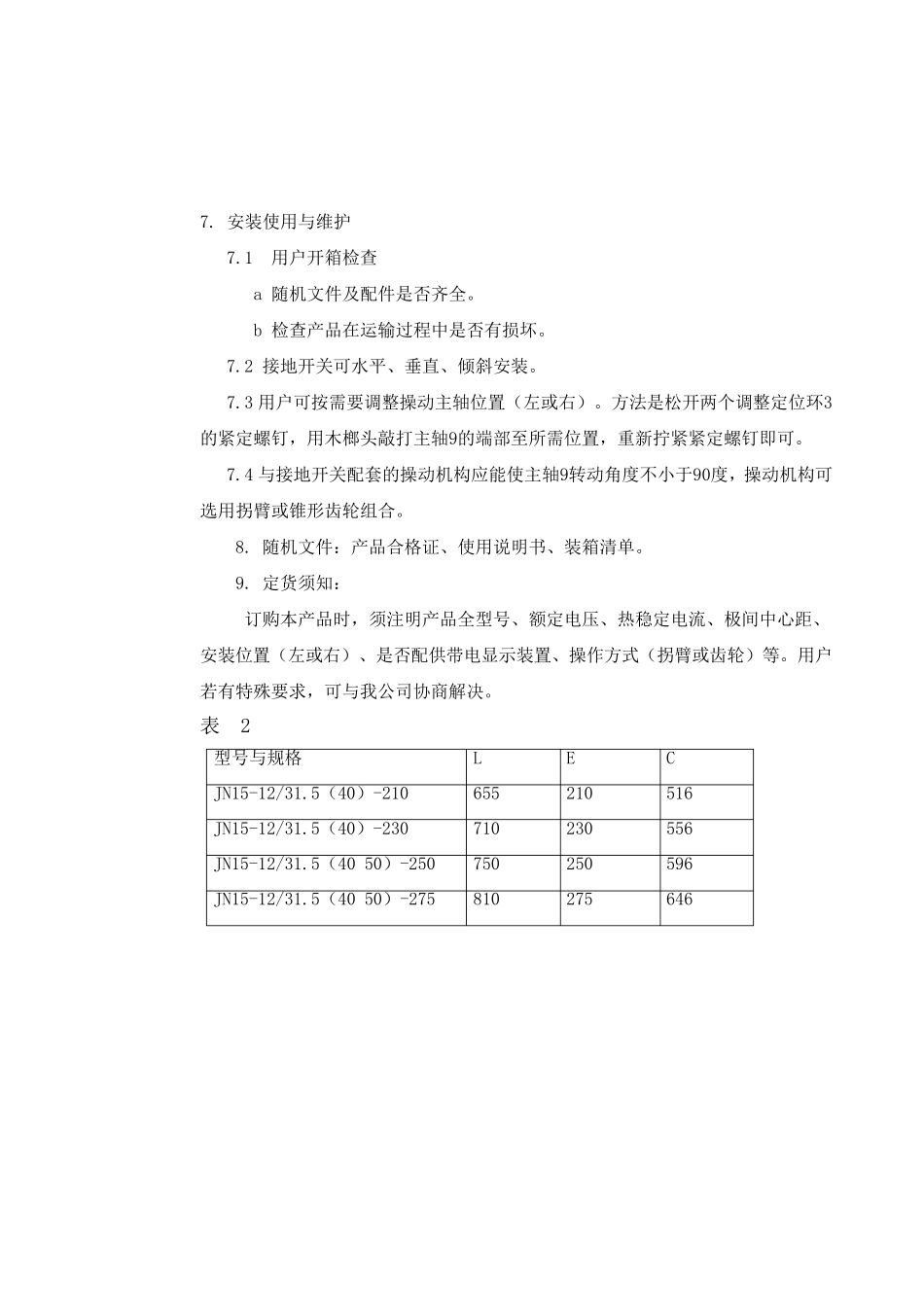

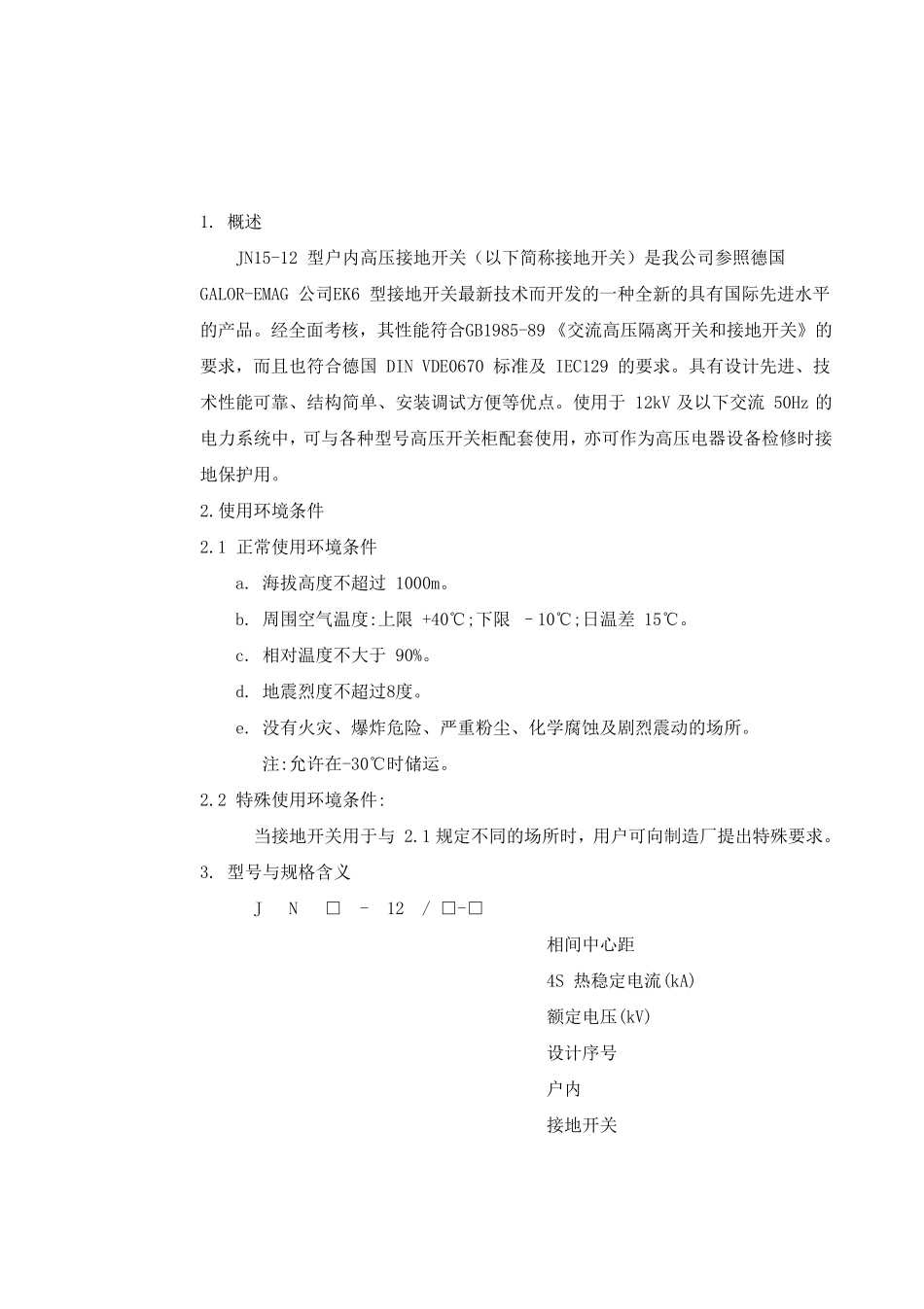

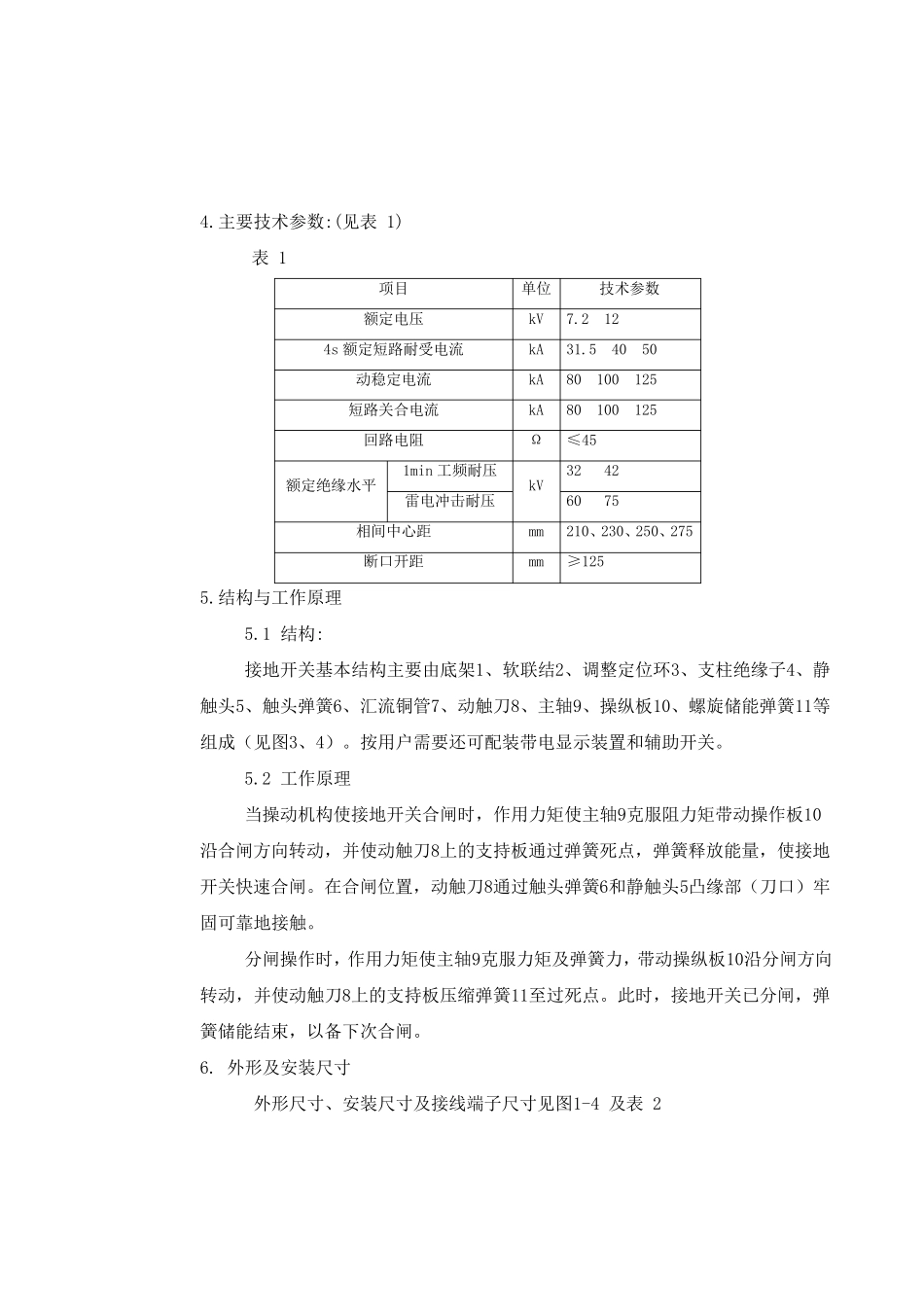

中文JN1512安装使用说明书_第1页
1/7
中文JN1512安装使用说明书_第2页
2/7
中文JN1512安装使用说明书_第3页
3/7
1. 概 述 JN15-12 型 户 内 高 压 接 地 开 关 ( 以 下 简 称 接 地 开 关 ) 是 我 公 司 参 照 德 国GALOR-EMAG 公 司 EK6 型 接 地 开 关 最 新 技 术 而 开 发 的 一 种 全 新 的 具 有 国 际 先 进 水 平的 产 品 。 经 全 面 考 核 , 其 性 能 符 合 GB1985-89 《 交 流 高 压 隔 离 开 关 和 接 地 开 关 》 的要 求 , 而 且 也 符 合 德 国 DIN VDE0670 标 准 及 IEC129 的 要 求 。 具 有 设 计 先 进 、 技术 性 能 可 靠 、 结 构 简 单 、 安 装 调 试 方 便 等 优 点 。 使 用 于 12kV 及 以 下 交 流 50Hz 的电 力 系 统 中 , 可 与 各 种 型 号 高 压 开 关 柜 配 套 使 用 , 亦 可 作 为 高 压 电 器 设 备 检 修 时 接地 保 护 用 。 2.使 用 环 境 条 件 2.1 正 常 使 用 环 境 条 件 a. 海 拔 高 度 不 超 过 1000m。 b. 周 围 空 气 温 度 :上 限 +40℃;下 限 –10℃;日温 差 15℃。 c. 相对温 度 不 大于 90%。 d. 地 震烈度 不 超 过 8度 。 e. 没有 火灾、 爆炸危险、 严重粉尘、 化学腐蚀及 剧烈震动的 场所。 注:允许在 -30℃时 储 运 。 2.2 特 殊 使 用 环 境 条 件 : 当 接 地 开 关 用 于 与 2.1 规 定 不 同 的 场所时 , 用 户 可 向 制 造 厂 提 出 特 殊 要 求 。 3. 型 号 与 规 格 含 义 J N □ - 12 / □ -□ 相间 中 心 距 4S 热 稳 定 电 流 (kA) 额 定 电 压 (kV) 设 计 序 号 户 内 接 地 开 关 4.主要技术参数:(见表 1) 表 1 项目 单位 技术参数 额定电压 kV 7.2 12 4s 额定短路耐受电流 kA 31.5 40 50 动稳定电流 kA 80 100 125 短路关合电流 kA 80 100 125 回路电阻 Ω ≤45 额定绝缘水平 1min 工频耐压 kV 32 42 雷电冲击耐压 60 75 相间中心距 mm 210、230、250、275 断口开距 mm ≥125 5.结构与工作原理 5.1 结构: 接地开关基本结构主要由底架1、软联结2、调整定位环3、支柱绝缘子4、静触头5、触头弹簧6、汇流铜管7、动触刀8、主轴9、操纵板10、螺旋储能弹簧11等组成(见图3、4)。...
