浅析变频器器的作用与原理

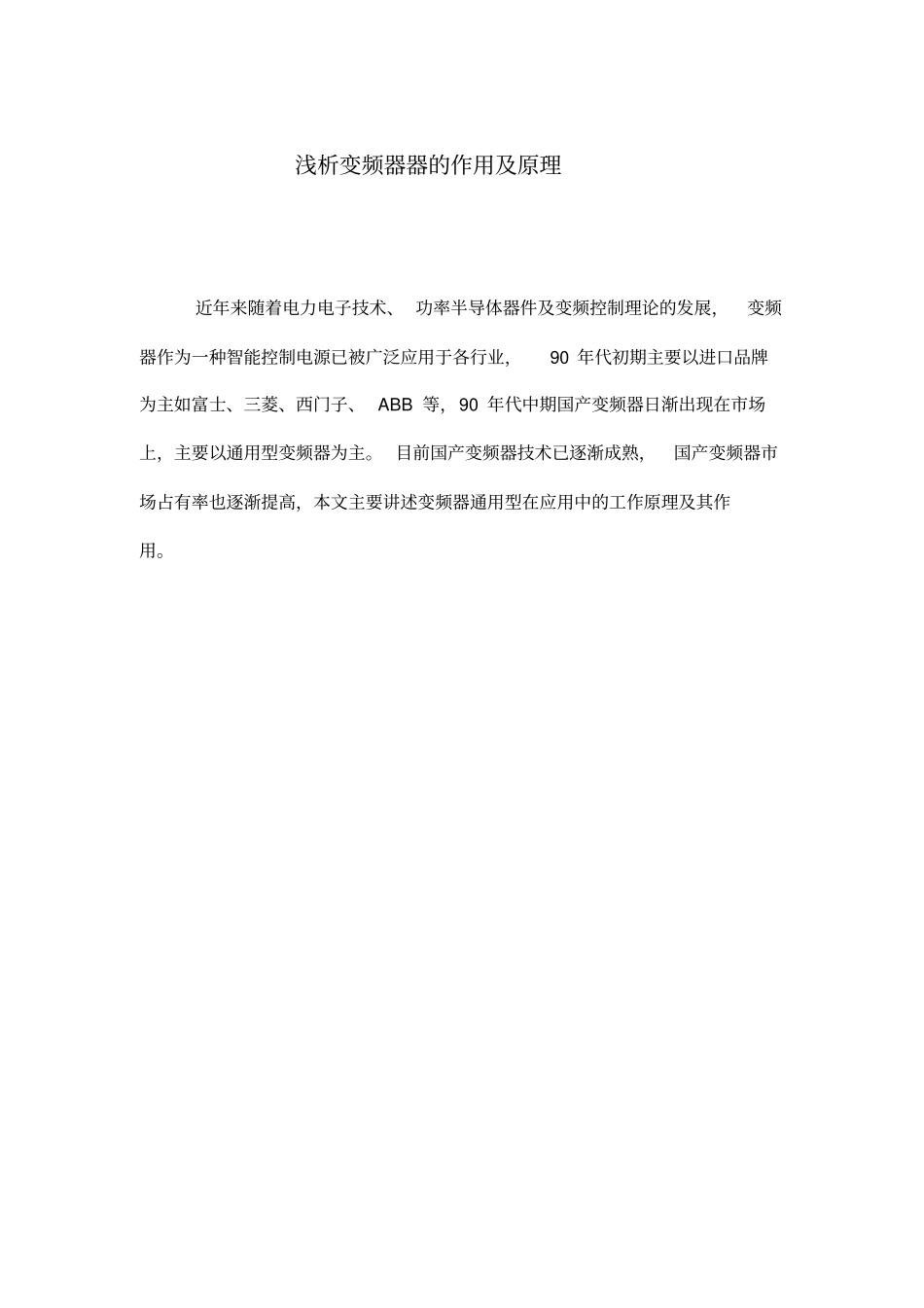

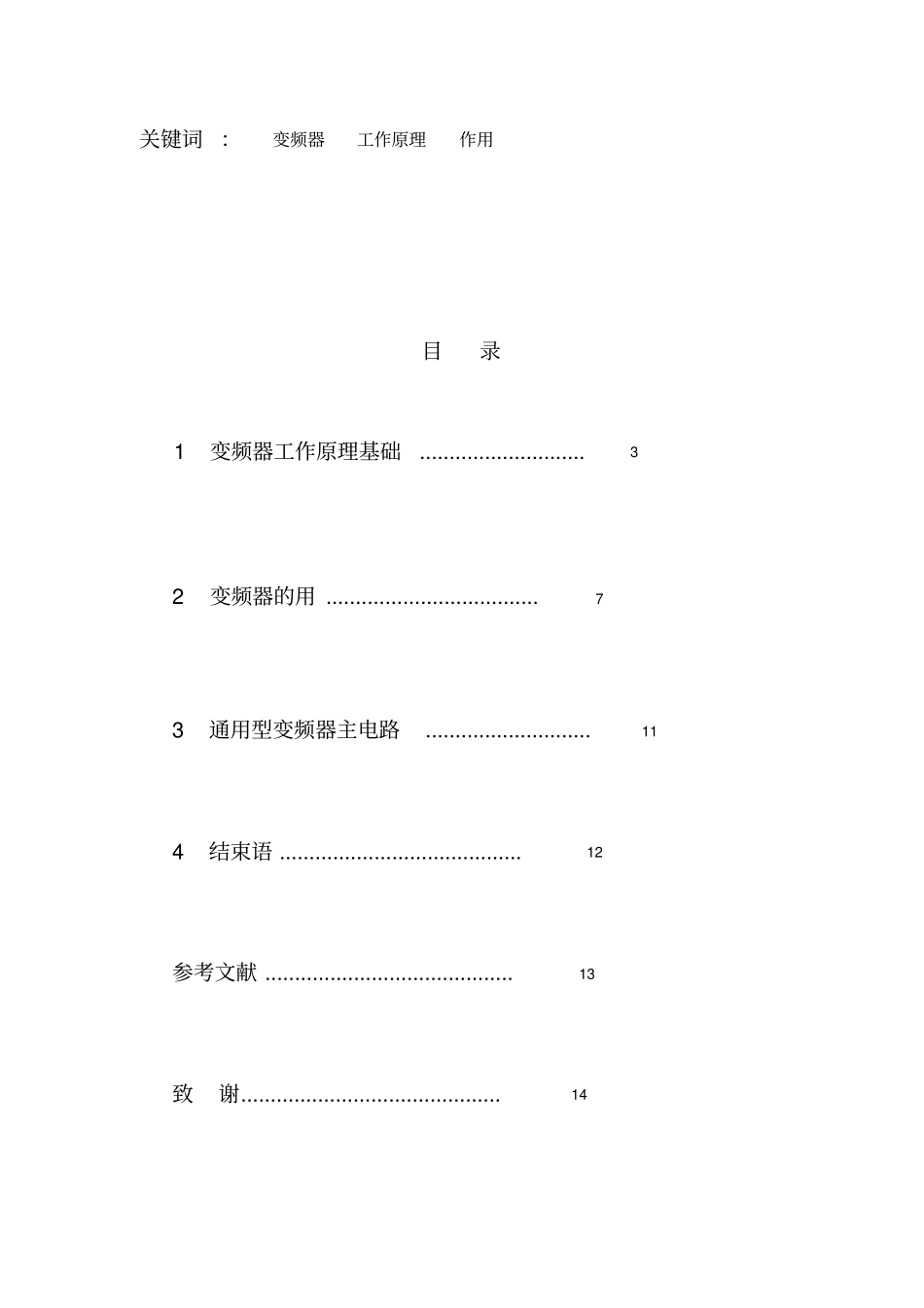

浅析变频器器的作用及原理近年来随着电力电子技术、 功率半导体器件及变频控制理论的发展，变频器作为一种智能控制电源已被广泛应用于各行业，90 年代初期主要以进口品牌为主如富士、三菱、西门子、 ABB 等，90 年代中期国产变频器日渐出现在市场上，主要以通用型变频器为主。 目前国产变频器技术已逐渐成熟，国产变频器市场占有率也逐渐提高，本文主要讲述变频器通用型在应用中的工作原理及其作用。关键词：变频器工作原理作用目录1 变频器工作原理基础............................32 变频器的用 ....................................73 通用型变频器主电路 ............................11 4 结束语 .........................................12 参考文献 ..........................................13 致谢............................................141 变频器工作原理基础1 基本概念（1） VVVF 改变电压、改变频率（ Variable Voltage and Variable Frequency ）的缩写。（2） CVCF 恒电压、恒频率（ Constant Voltage and Constant Frequency ）的缩写。各国使用的交流供电电源， 无论是用于家庭还是用于工厂， 其电压和频率均200V/60Hz（50Hz ）或100V/60Hz（50Hz ）。通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。为了产生可变的电压和频率， 该设备首先要把三相或单相交流电变换为直流电（DC ）。然后再把直流电（ DC ）变换为三相或单相交流电（AC ），我们把实现这种转换的装置称为“变频器”（ inverter ）。变频器也可用于家电产品。 使用变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。用于电机控制的变频器，既可以改变电压，又可以改变频率。但用于荧光灯的变频器主要用于调节电源供电的频率。汽车上使用的由电池（直流电）产生交流电的设备也以“inverter”的名称进行出售。变频器的工作原理被广泛应用于各个领域。例如计算机电源的供电， 在该项应用中， 变频器用于抑制反向电压、频率的波动及电源的瞬间断电。2 电机的旋转速度为什么能够自由地改变（1) r/min电机旋转速度单位：每分钟旋转次数，也可表示为rpm 。例如： 4极电机 60Hz 1,800 [r/min]，4极电机 50Hz 1,500 [r/min]，电机的旋转速度同频率成比例。本文中所指的电机为感应式交流电机，在工业领域所使用的大部分电机均为此类型电机。...
